带双耳安装座的法兰式轴承支撑座结构

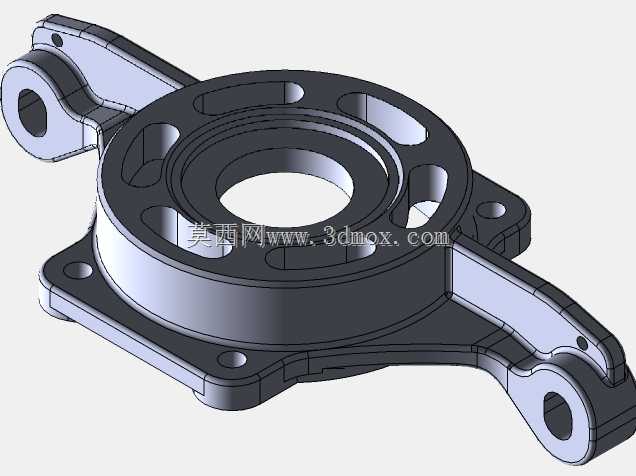

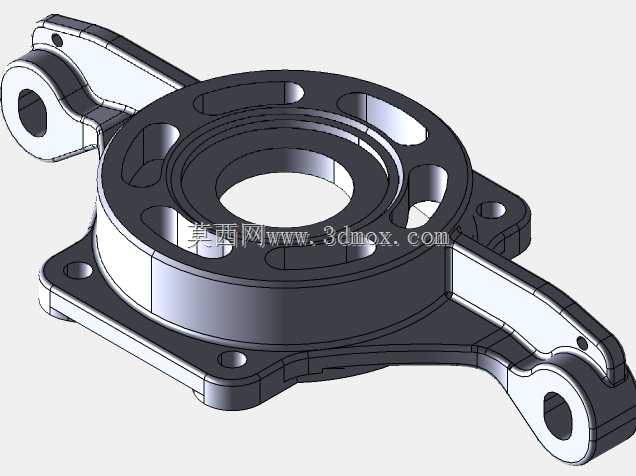

　　这类带双侧延伸耳座的法兰式支撑结构，常应用在中小功率传动系统的转轴支撑环节，在轻工输送设备、小型农用机具、台式加工设备的传动布局中十分常见，核心作用是为旋转轴提供稳定的径向与轴向定位，同时通过自身的安装结构直接固定在设备机架壁板上，省去额外的支撑转接座，压缩传动单元的整体装配空间。从结构设计逻辑来看，中间主体为带台阶的轴承安装腔，腔体内径尺寸匹配标准深沟球轴承的外圈配合公差，台阶面用于抵住轴承外圈端面，实现轴承的轴向限位，避免转轴运转过程中出现轴承窜动；腔体外侧的法兰盘上均匀分布安装沉孔，可通过螺栓将整个支撑座预固定在安装基准面上，双侧延伸的耳座末端各设置一个同轴的铰接孔，这一结构并非用于主安装定位，

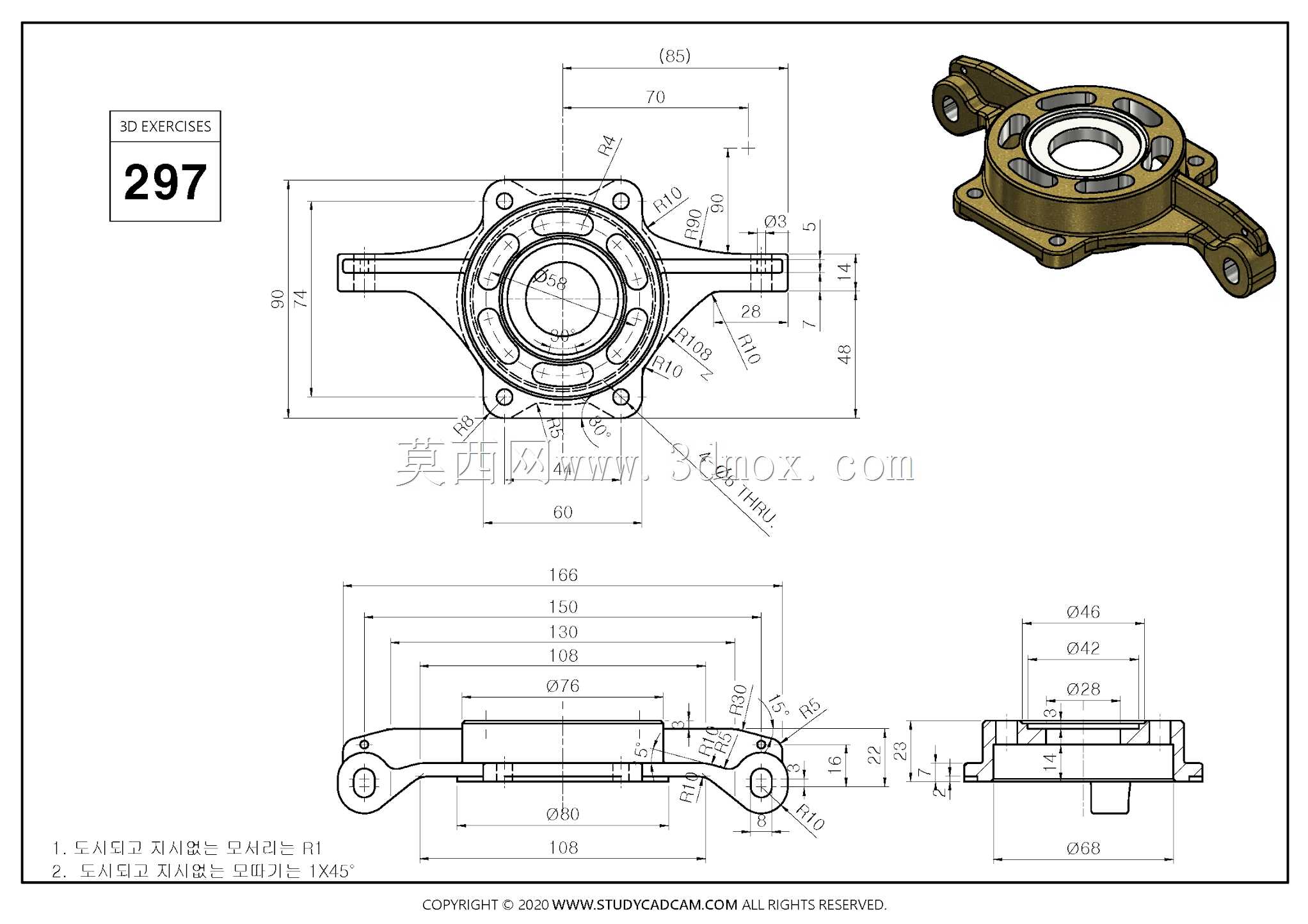

　　而是用于连接辅助拉杆或者限位杆件，抵消传动带张紧、齿轮啮合带来的侧向倾覆力矩，避免支撑座长期受偏载出现连接螺栓松动或者本体变形。从尺寸边界来看，整个支撑座的主体法兰外径为68mm，双侧耳座展开后的总宽度为166mm，安装面到轴承腔端面的总厚度为48mm，耳座末端铰接孔的中心到主体中心的水平距离为70mm，铰接孔内径为10mm，这些尺寸参数直接决定了该零件的安装适配范围：安装基准面的预留平面尺寸不能小于170mm90mm，否则耳座会与周边结构产生干涉；轴承腔的轴向深度为22mm，适配宽度为21mm的标准轴承，装配时轴承端面与腔体端面基本齐平，不会出现凸出或者凹陷过多的问题。细节设计上，所有棱边均做了R1的圆角过渡，

　　避免应力集中在棱角位置，尤其是耳座与主体法兰连接的根部，做了渐变的圆弧过渡，能有效分散铰接孔传递来的拉力，降低长期交变载荷下的断裂风险；所有安装孔的孔口均做了145°的倒角，既可以去除加工毛刺，也能在螺栓穿装时起到导向作用，提升装配效率。建模过程中需要注意，双侧耳座的铰接孔有同轴度要求，公差需要控制在0.05mm以内，否则铰接销轴穿装后会出现卡滞，导致辅助限位结构无法正常动作；轴承安装腔的内圆与法兰安装端面有垂直度要求，偏差过大会导致转轴装配后出现偏斜，加剧轴承的磨损，缩短整个传动单元的使用寿命。这类支撑结构相比传统的立式轴承座，集成了辅助铰接的功能，不需要在周边额外焊接铰接支座，整体集成度更高，适合安装空间紧凑、存在侧向载荷的传动场景。
