扇形齿式限位调节支架结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:669002
  • 扇形齿式限位调节支架结构设计
  • 扇形齿式限位调节支架结构设计
  • 扇形齿式限位调节支架结构设计

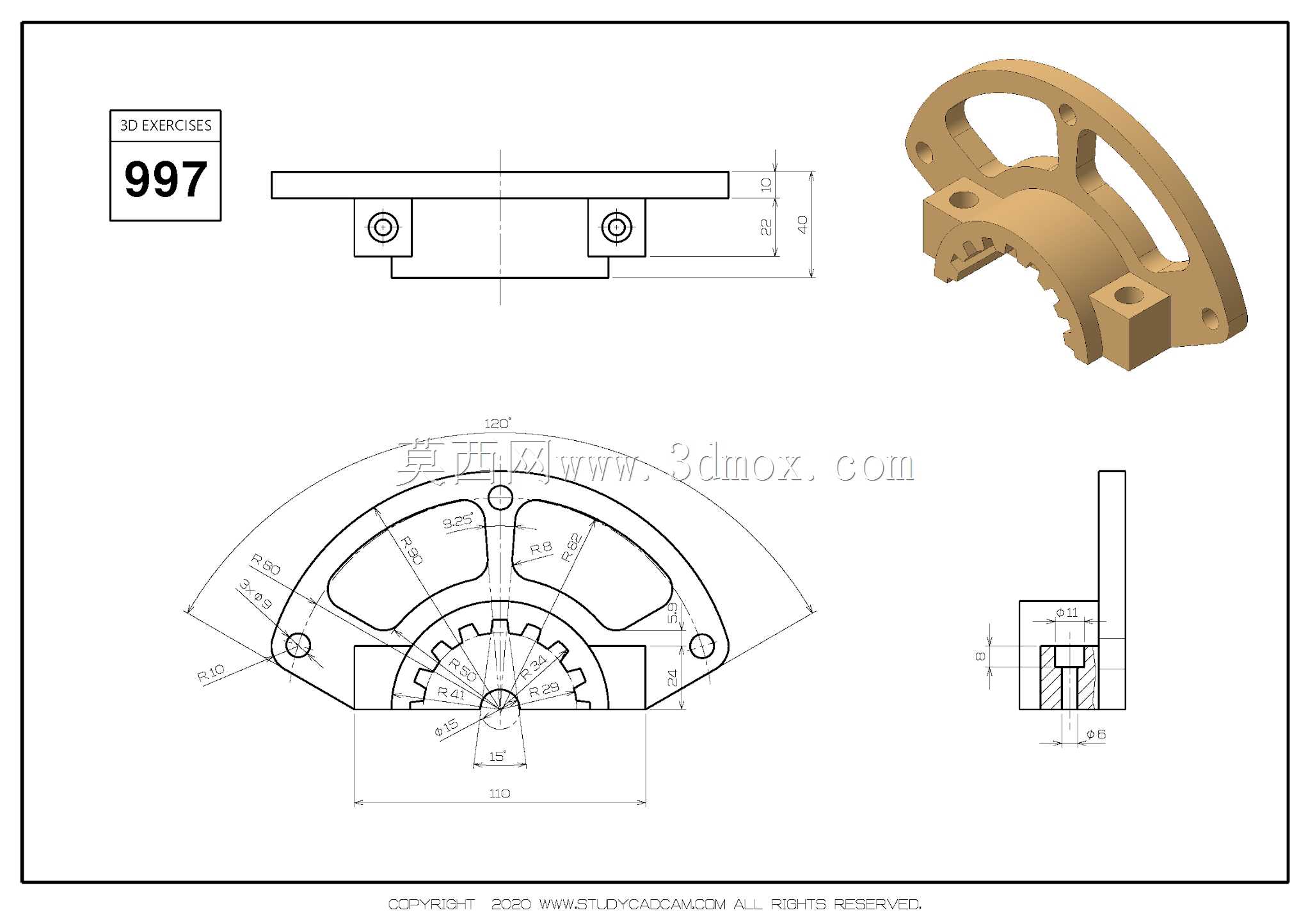

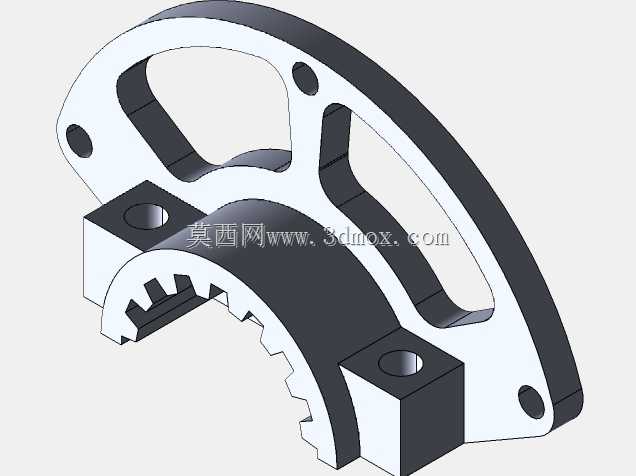

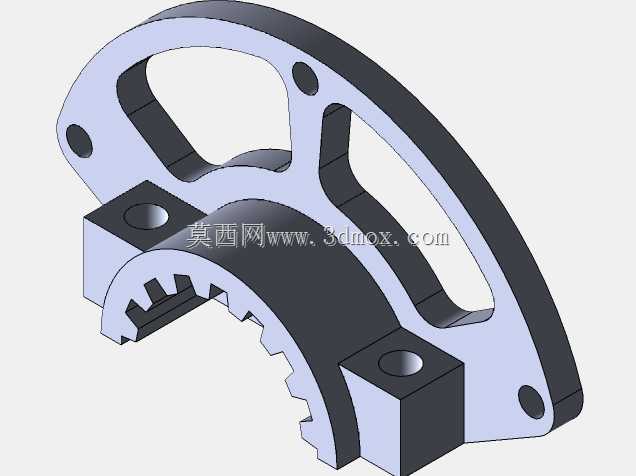

  这类带扇形齿的弧形支架构件,常应用在需要角度调节、档位限位的传动或定位场景中,比如小型设备的角度调整机构、手动档位切换组件、工装夹具的角度限位模块,依靠内弧侧的齿形结构与配合的小齿轮或卡销啮合,实现多档位的角度锁定,避免调节后出现位置滑移。从结构设计来看,主体采用扇形板状构型,外弧侧做了镂空减重设计,在保证整体结构刚性的前提下减少材料用量,降低构件自重,同时镂空区域也能避免加工或使用过程中的积屑、积尘问题。构件底部设置了带安装孔的凸台支座,两个对称布置的安装孔用于将整个构件固定在设备基座上,凸台的高度预留了配合件的安装空间,避免齿扇转动时与基座平面发生剐蹭。齿形部分设计在扇形的内圆弧侧,齿形参数匹配常规的小模数齿轮啮合要求,

  齿根做了圆角过渡,减少应力集中,提升反复啮合使用下的结构强度。构件端部的方形凸台设置了同轴的通孔,用于穿装转轴或定位销轴,作为整个扇形构件转动的铰接支点,孔位的同轴度公差需要严格控制,避免转动时出现卡滞。从安装边界来看,构件的整体厚度、扇形半径、安装孔的中心距都有明确的尺寸约束,安装时需要保证铰接支点与啮合件的中心距符合齿形啮合的中心距要求,两个底部安装孔的端面需要与安装基准面完全贴合,避免固定后构件出现倾斜,导致齿面啮合偏载,加剧齿面磨损。设计过程中需要重点校核齿根的弯曲强度,以及扇形臂在受侧向力时的变形量,尤其是在档位锁定状态下,构件承受调节载荷时,要保证安装凸台与扇形主体的连接位置不会出现应力断裂,

  同时铰接孔的内壁需要做适当的耐磨处理,适配反复转动的使用需求。这类构件的外形没有多余的冗余结构,所有的构型都服务于角度调节、定位锁定、安装固定的核心功能,没有多余的装饰性设计,完全从功能实现的角度出发做结构优化,比如外弧侧的轮廓做了圆弧过渡,避免尖锐棱角带来的装配安全隐患,各个凸台的棱边都做了倒角处理,方便装配时的对位,也减少加工过程中的毛刺残留。
