三角对称带减重槽安装支架结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:669005
  • 三角对称带减重槽安装支架结构设计
  • 三角对称带减重槽安装支架结构设计
  • 三角对称带减重槽安装支架结构设计

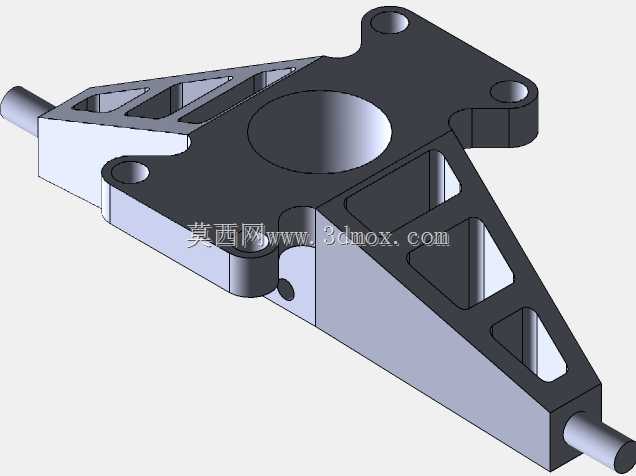

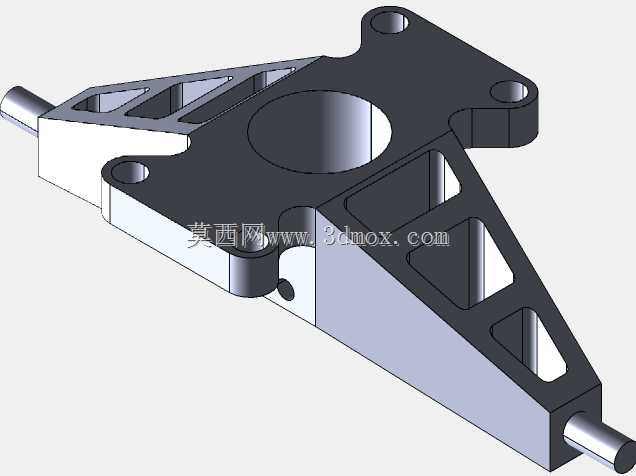

  该三角对称结构支架属于通用机械连接支撑类零件,在各类中小型设备的机架连接、传动部件支撑、工装夹具定位场景中应用广泛,可作为悬臂支撑件、转接安装座使用,适配需要分散载荷、保证安装平面度的装配需求。从结构设计逻辑来看,整体采用中心对称的三角延展布局,中心区域设置大直径通孔,用于穿过主轴、管线或者作为定位基准孔使用,中心孔周边的加厚凸台可提升孔位的接触强度,避免装配时应力集中导致的孔口变形。三个方向延伸的支臂均做了等强度优化,支臂内部开设三角形与梯形组合的减重槽,在保证支臂抗弯、抗扭截面模量满足载荷要求的前提下,最大限度去除冗余材料,降低零件整体自重,同时减重槽的筋条走向与支臂受力传力路径完全重合,可将安装点的载荷均匀传导至中心承载区域,

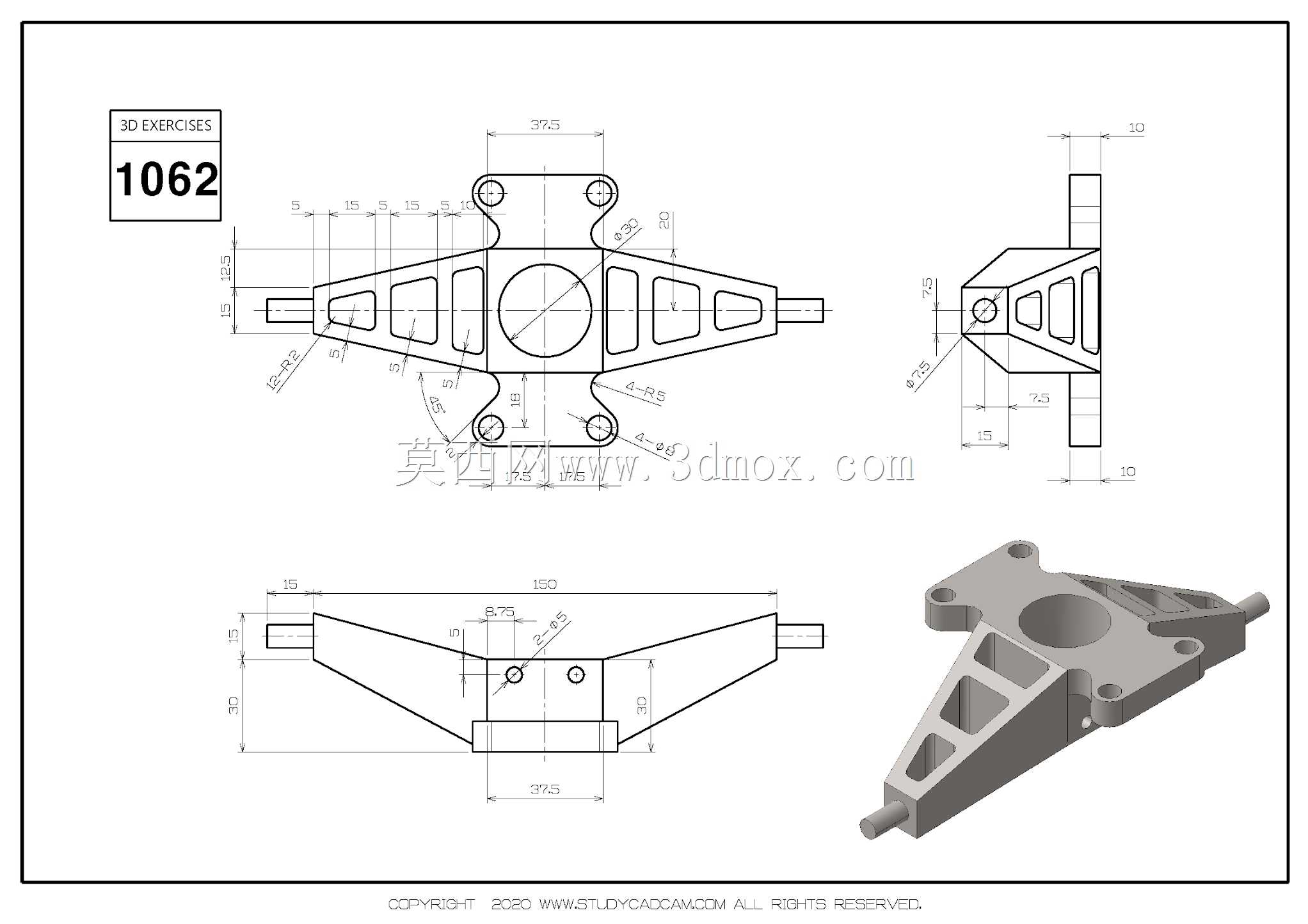

  避免局部应力突变。支臂末端共设置四个带沉孔的安装孔位,沉孔设计可让螺栓头部完全埋入零件表面,保证安装后零件表面无凸起,不会干涉周边其他部件的运动轨迹,四个安装孔的位置度公差可保证装配时与对接件的孔位完全匹配,降低现场装配的修配工作量。从视图尺寸标注来看,零件整体沿中心对称面的延展长度、支臂的弯折角度、安装孔的中心距都做了明确的公差约束,支臂侧面的定位凸轴用于零件预装时的快速对位,可减少装配时的调整时间,提升装配效率。零件的侧视图显示支臂与中心安装面存在固定的高度差,该高度差可适配对接部件的安装空间,避免装配时出现空间干涉,底部的矩形凸台可作为零件加工时的装夹基准,也可在装配时与对接件的定位槽配合,提升整体连接的刚性。

  这类支架的设计充分考虑了加工工艺性,所有转角处均设置了合理的铸造圆角或者加工倒角,既可以避免加工时的应力集中,也能减少铸造、注塑或者机加工过程中的废品率,筋条的厚度均匀一致,不会出现壁厚突变导致的缩孔、变形等加工缺陷,适合采用压铸、熔模铸造或者整块铝料CNC加工的方式进行生产,可根据实际使用场景的载荷大小选择对应的加工工艺与材料,载荷较大的场景可选用45号钢或者铸钢材质,轻量化需求场景可选用铝合金或者工程塑料材质。
