双耳铰接式安装支座结构设计方案

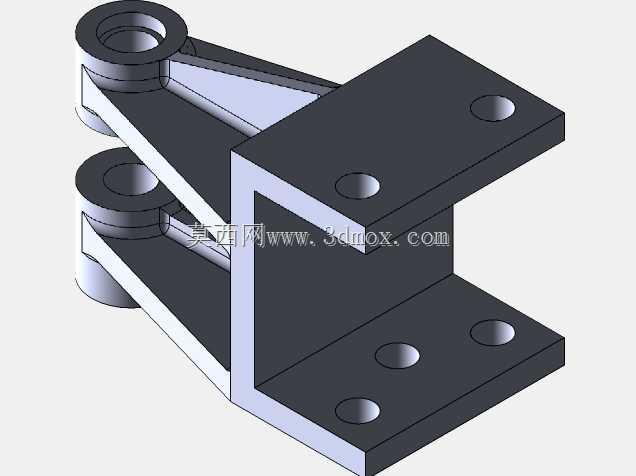

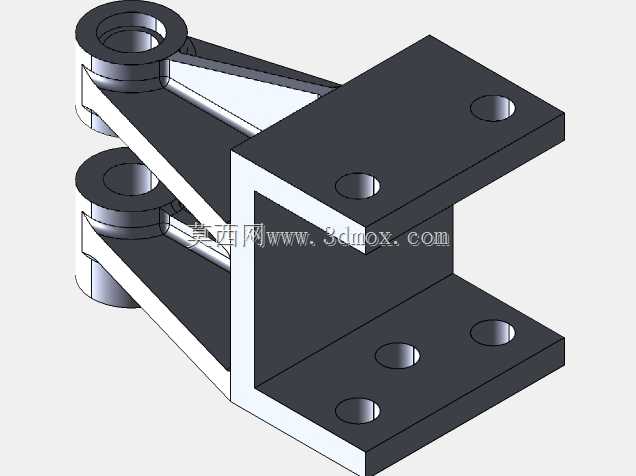

　　这类双耳铰接式安装支座，多应用在需要实现小角度摆动连接的设备工位上，常见于自动化生产线的连杆传动端、小型工装夹具的活动连接部位、输送设备的张紧调节机构处，核心作用是为相邻运动构件提供稳定的铰接回转支点，同时承担构件传递的径向载荷与小幅轴向窜动力，避免运动过程中出现连接松脱、支点偏移的问题。从结构设计逻辑来看，支座采用分体式功能分区布局，一端设置同轴双铰接耳孔，双孔的同轴度公差控制在0.02mm范围内，孔内可配套铜套或滚动轴承，降低铰接销轴转动时的摩擦阻力，耳板之间预留足够的销轴安装间隙，适配不同厚度的连接叉臂，同时在耳板外侧设计了加强筋结构，从耳板根部延伸至底部安装板，大幅提升耳板承受侧向载荷时的抗变形能力，

　　避免重载下耳板出现外张变形导致的卡滞问题。另一端为平面安装基板，基板上开设两个对称布置的沉头安装孔，孔位间距严格匹配通用工业铝型材的安装槽间距，既可以通过内六角螺栓直接固定在型材机架上，也能适配钢板焊接机架的安装平面，沉头结构可保证螺栓安装后端面不突出基板平面，不会干涉相邻构件的运动轨迹。从尺寸边界来看，支座整体长度控制在50mm区间内，铰接耳孔中心到底部安装面的高度尺寸经过精准核算，保证铰接点的回转中心与配套连杆的运动平面完全重合，避免运动过程中产生附加弯矩，安装基板的宽度尺寸适配常规20系列、30系列铝型材的安装面宽度，不需要额外加装过渡连接板即可完成固定。截面设计上，支座主体采用等强度变截面结构，在应力集中的耳板根部、

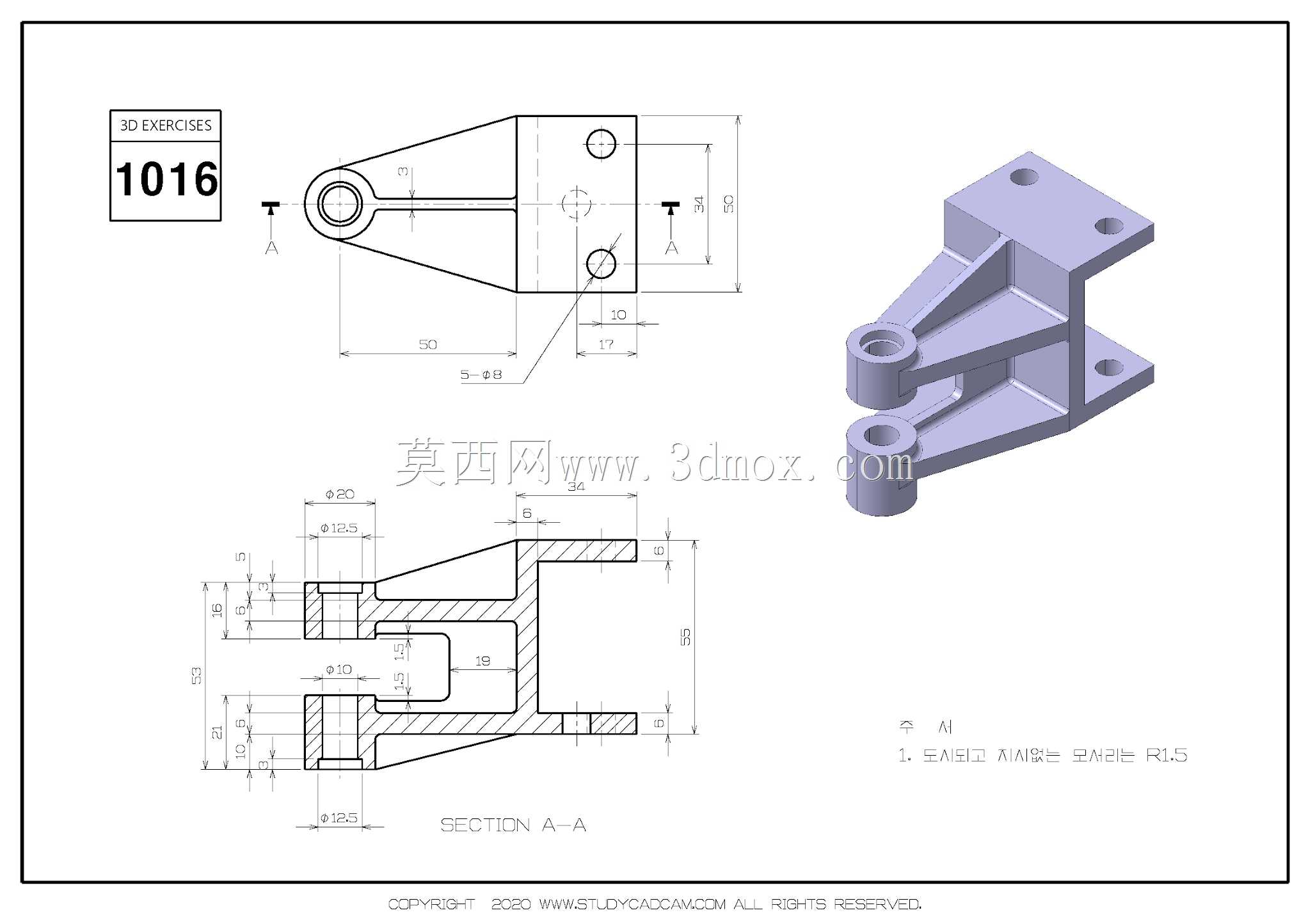

　　筋板与基板连接位置做了圆角过渡处理，减少应力集中系数，同时在非受力区域做了减重挖槽设计，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少运动构件的惯量负载。这类支座的建模过程需要重点关注双铰接孔的同轴度约束、安装孔的位置度公差、加强筋的拔模角度设置，在工程图输出时需要明确标注铰接孔的尺寸公差、安装面的平面度要求，以及各配合面的表面粗糙度参数，确保加工后的零件能够直接装配使用，不需要二次修配。
