异形多孔安装定位金属垫板结构设计

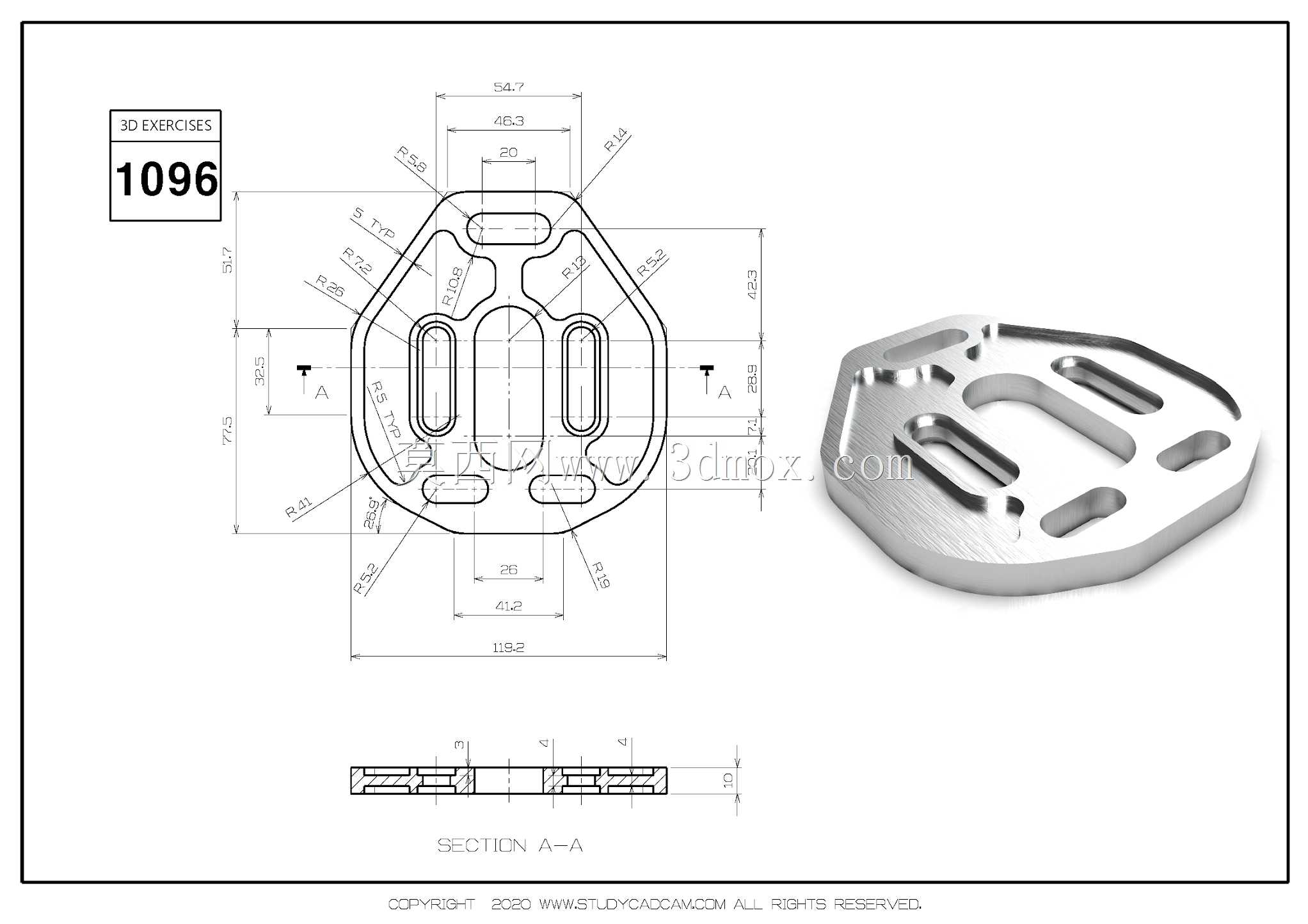

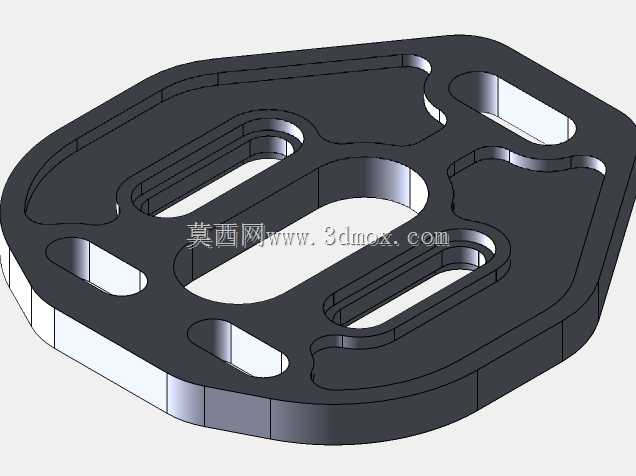

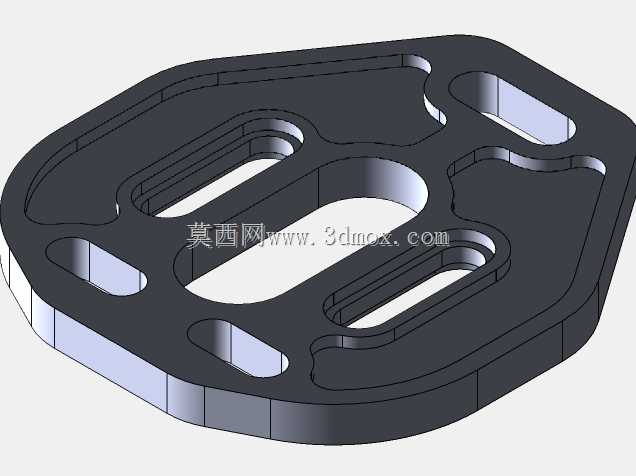

　　这款异形多孔金属垫板，常应用在通讯设备安装、小型机电模组固定、工装夹具定位等场景中，作为衔接安装基面与功能部件的中间承载件，承担载荷分散、安装定位、间隙补偿的核心作用，避免功能部件直接与基面硬接触造成的接触面压损、安装错位问题，同时可通过自身厚度适配不同安装场景的高度差需求。从结构设计来看，整体采用对称式异形轮廓，外轮廓做了多段圆弧过渡与切边处理，既能够在有限安装空间内最大化拓展承载接触面积，又能通过切边结构规避安装区域周边的凸台、走线槽等干涉特征，适配复杂的安装基面环境。板面设置多组不同规格的槽型安装孔，长圆孔的设计可吸收一定的安装位置公差，降低装配时的孔位对位精度要求，现场安装时无需严格对准孔位即可快速穿入紧固件，提升装配效率；

　　不同位置的槽孔对应不同规格的紧固件安装需求，可兼容M3到M6区间的常用螺栓规格，适配多数小型机电部件、通讯模组的安装孔距参数。中间区域的大尺寸通槽设计，一方面可减轻垫板自身重量，降低整体安装结构的负载，另一方面可作为走线通道、散热通道使用，安装在垫板上的电子类部件的连接线可从该通槽穿过规整排布，同时部件工作产生的热量可通过通槽形成空气对流，避免热量在接触面堆积。从尺寸边界来看，整体外轮廓最大宽度控制在60mm区间，长度方向最大尺寸约80mm，厚度根据承载需求可做2mm到5mm的规格调整，安装孔的中心距严格遵循通用通讯模组、小型传感器支架的安装孔距标准，无需额外加工转接件即可直接适配市面多数同类型安装场景。截面设计上，

　　板面做了局部的沉台与加强筋结构，在不增加整体板材厚度的前提下提升垫板的抗弯强度，当安装面存在局部悬空时，加强筋结构可避免垫板受载后发生翘曲变形，保证安装部件的平面度要求；所有棱边均做了倒圆角处理，去除冲压或铣削加工产生的毛刺，避免安装过程中划伤操作人员或损坏部件表面的防护涂层。设计过程中优先考虑了加工工艺性，外轮廓与孔位均可通过一次冲压成型完成加工，适合批量生产，降低单件加工成本，同时对称结构可减少加工时的定位装夹次数，提升加工效率。实际使用时，该垫板可直接贴装在金属安装基面或非金属安装面板上，通过穿入槽孔的紧固件锁紧，安装后板面平面度公差可控制在0.1mm以内，能够满足多数对安装平面度有一定要求的功能部件使用需求，比如小型通讯信号模块、光电传感器安装支架、小型气动元件的安装固定场景，都可通过该垫板实现快速稳定的安装定位，同时分散部件工作时产生的振动载荷，提升连接结构的抗疲劳性能，延长整体设备的使用寿命。
