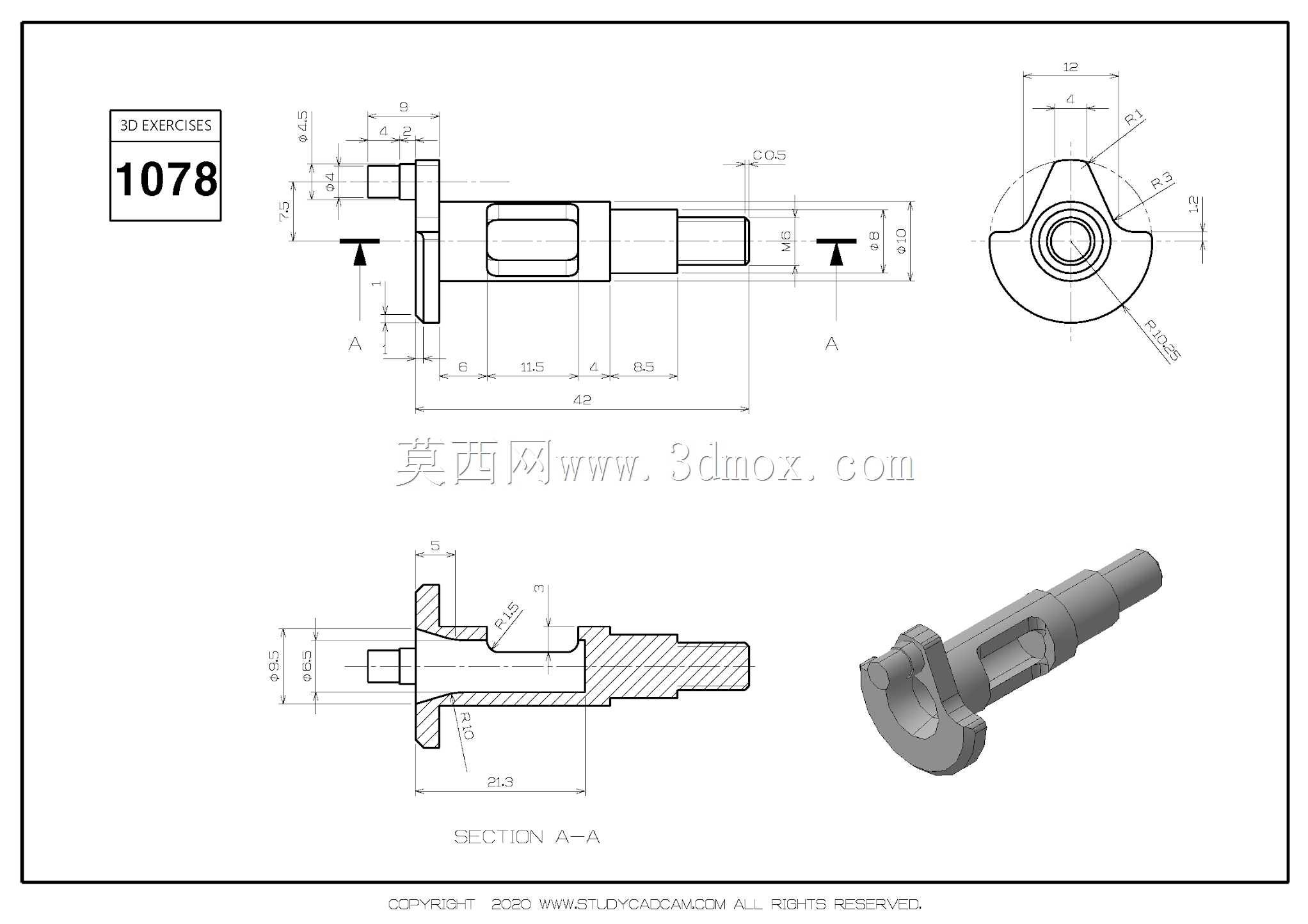

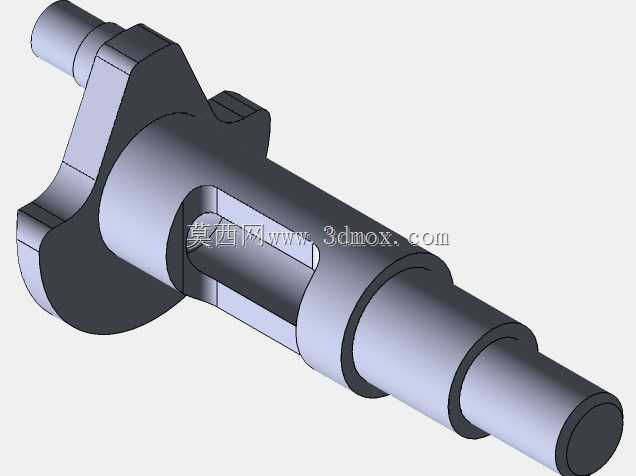

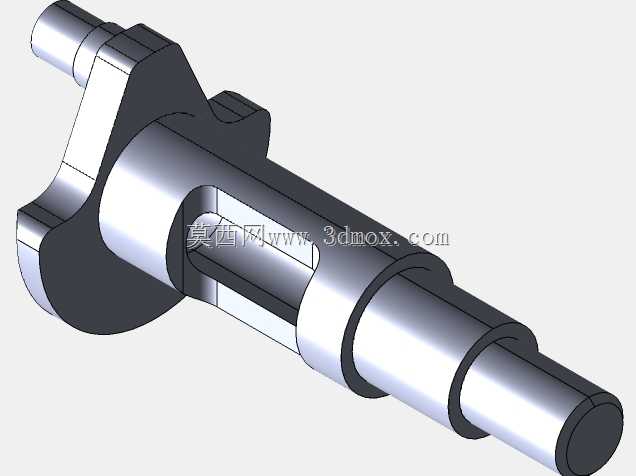

这类带偏心凸缘的阶梯轴构件,常见于小型往复运动机构、间歇传动组件以及手动调节类工装的动力传递环节,在小型轻工设备、便携工具的传动链路中承担着扭矩传递与运动轨迹转换的核心作用。不同于常规等径或单纯阶梯排布的传动轴,该零件一端设置的偏心凸缘结构,可在轴体做回转运动时,带动配套的连杆、拨叉构件实现设定行程的往复直线或摆动动作,无需额外加装偏心轮组件即可完成运动形式转换,能有效缩减整套传动机构的轴向安装空间,适配结构紧凑的小型设备内部布局需求。从结构设计逻辑来看,轴身采用多段阶梯排布的形式,不同轴径的轴段分别对应不同的功能需求:大直径轴段靠近偏心凸缘侧,主要承担核心扭矩传递,同时预留的轴肩结构可作为轴承安装的定位基准,
保证轴系回转时的同轴度精度;中间轴段设置的环形槽与平面结构,分别用于配套卡簧实现轴向限位、配合平键完成周向扭矩传递,避免传动过程中出现轴上零件的窜动或相对打滑;末端小直径轴段作为输出端,可直接连接执行构件或配套滚动轴承做回转支撑,轴端的倒角设计既方便装配时的零件导入,也能去除加工毛刺避免装配时刮伤配套零件内孔。偏心凸缘部分采用非对称的圆弧轮廓设计,凸缘上的偏心圆弧面与轴身主回转中心保持固定偏心距,该尺寸直接决定了从动构件的往复行程大小,设计时需根据配套机构的运动行程要求做精准匹配,凸缘与轴身衔接处做了圆角过渡处理,可有效降低应力集中系数,避免轴体在交变载荷作用下出现衔接处的疲劳断裂问题。从安装边界来看,该轴类零件的轴向总长度、
各轴段直径以及偏心凸缘的外轮廓尺寸,都需要与配套的轴承座、传动构件、壳体安装孔做尺寸匹配,装配时需保证两端支撑轴段的同轴度公差,同时偏心凸缘的相位角度需与机构的运动初始位置对齐,否则会出现从动件行程偏差、机构卡滞甚至零件过载损坏的问题。轴身内部设置的轴向减重孔,在不影响轴体整体扭转强度与弯曲刚度的前提下,有效降低了零件自身重量,减少轴系回转时的转动惯量,让机构启停动作更加灵敏,也降低了支撑轴承的载荷负担。这类零件的加工通常采用棒料车削成型各阶梯轴段,再通过铣削加工完成偏心凸缘的轮廓与轴上平面、键槽结构,最后经热处理提升轴颈与偏心工作面的表面硬度,保证长期回转接触过程中的耐磨性能,装配前需对各轴颈的表面粗糙度做检测,确保与轴承内圈的配合精度符合设计要求。
