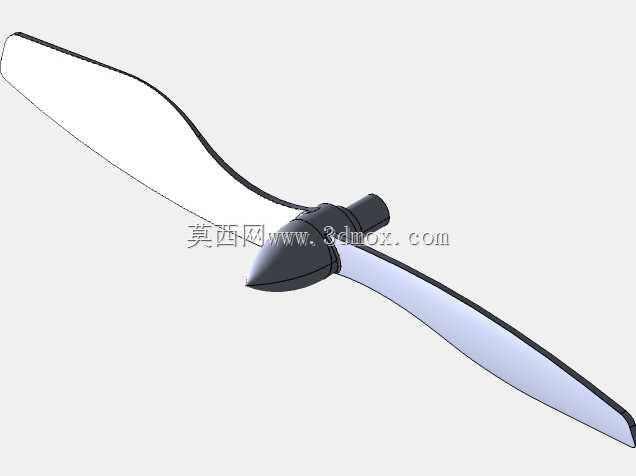

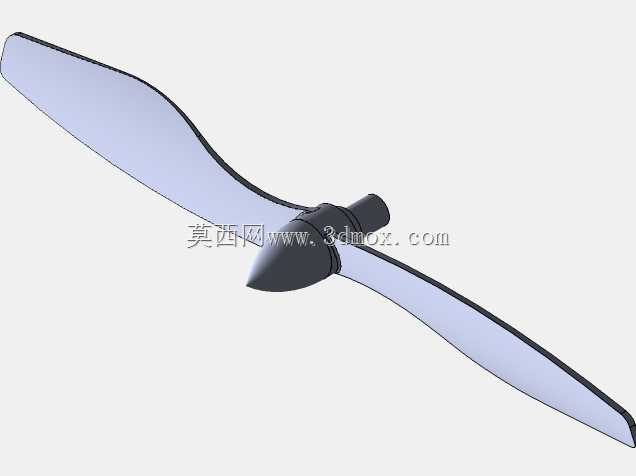

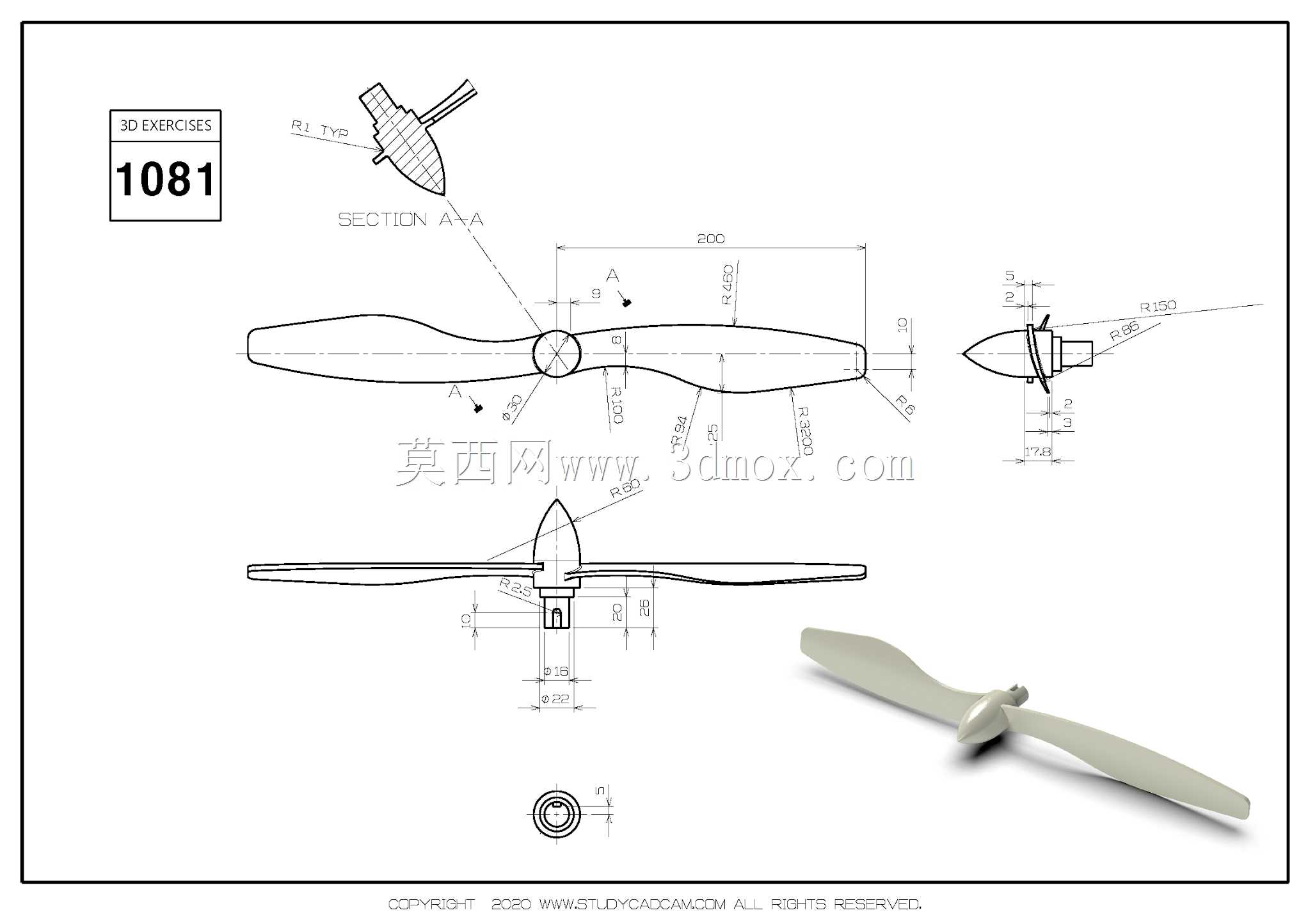

小型双叶螺旋桨结构三维建模练习作品

　　这款双叶螺旋桨的结构设计，核心面向小型低空飞行器、航模动力系统的配套需求，在消费级航拍无人机、小型固定翼航模、室内穿越机的动力输出环节应用广泛，是这类设备将电机旋转扭矩转化为空气推力的核心执行部件。从结构设计逻辑来看，整体采用对称双叶布局，桨叶沿中心安装座呈180度对称分布，这种布局的优势在于动平衡调校难度低，高速旋转时的离心力分布均匀，能有效降低电机轴的径向负载，适配小功率外转子无刷电机的输出特性。桨叶的翼型截面从根部到尖部做了连续的扭角渐变设计，根部扭角更大以适配靠近转轴处较低的线速度，尖部扭角逐步收窄匹配高翼尖线速度，保证整个桨叶展长范围内的气流攻角处于合理区间，减少旋转过程中的气流分离与紊流损耗，提升动力转化效率。

　　中心安装座采用带定位卡槽的柱状结构，与电机输出轴的配合面设置了防转定位平面，安装时可直接卡入电机轴的对应卡位，避免高速旋转时桨叶与电机轴出现相对滑转，安装座的轴向尺寸经过匹配设计，既保证与电机轴的配合长度足够传递扭矩，又不会过度突出增加迎风阻力。从尺寸边界来看，桨叶的整体展长控制在小型航模适配的区间内，单叶展向的弦长从根部到尖部逐步收窄，最大弦长出现在桨叶展长约三分之一的位置，符合小尺寸螺旋桨的气动载荷分布规律，桨叶的最大厚度集中在根部区域，向尖部逐步减薄，兼顾结构强度与气动效率。设计过程中需要重点把控的细节包括桨叶的曲面光顺度，整个翼型曲面需要保证G2连续，避免出现局部折角导致的应力集中与气动噪声，

　　同时中心安装座与桨叶的过渡区域做了圆弧顺滑处理，分散旋转时的离心力载荷，避免根部出现应力断裂风险。这类螺旋桨在实际使用中，除了推力输出的性能要求，还需要考虑动平衡精度，建模时的对称度公差需要控制在极小范围内，否则高速旋转时会产生明显振动，影响飞行器的飞行稳定性与电机使用寿命。
