X射线头配套油脱气处理装置结构设计

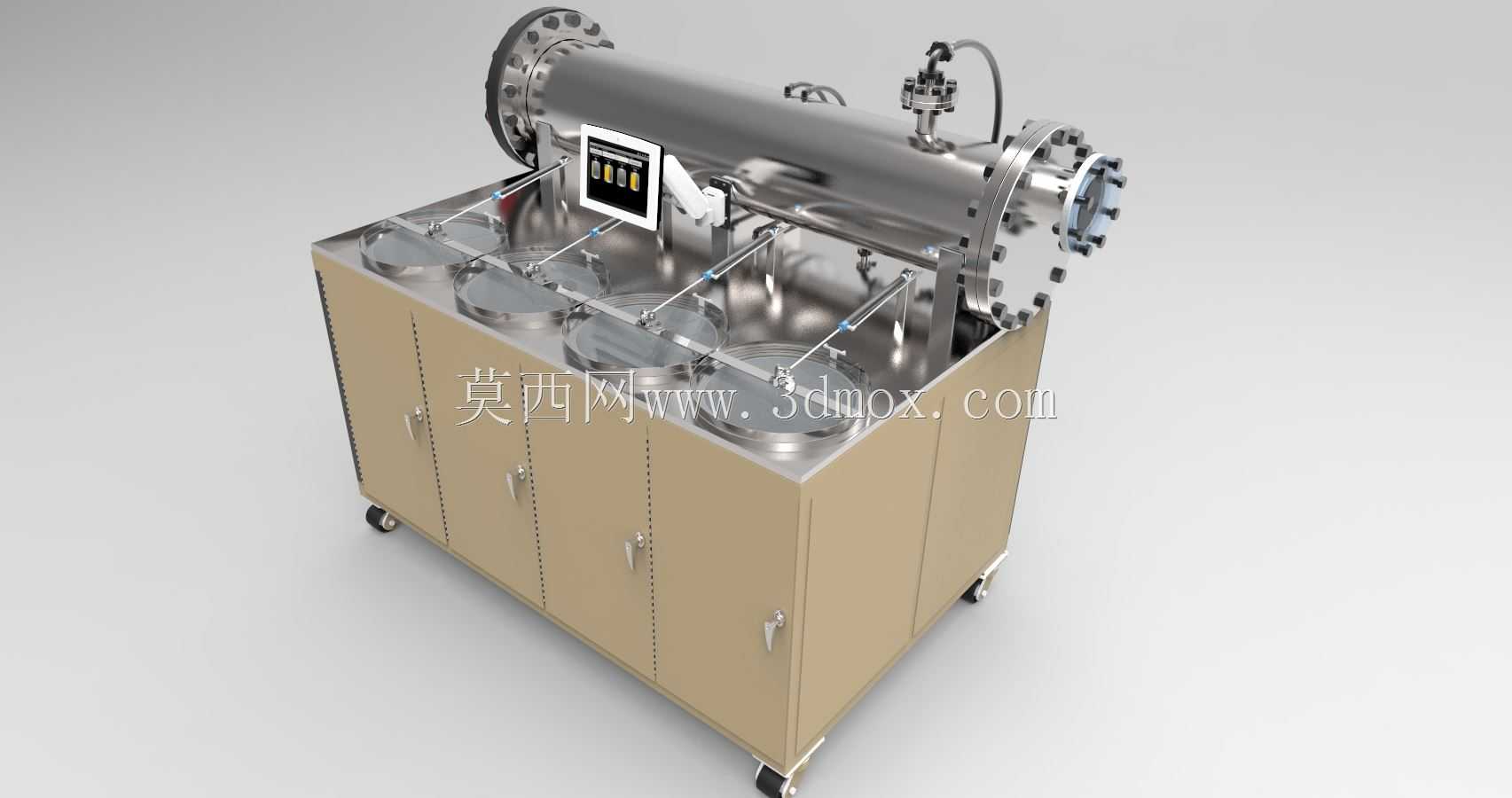

　　这套油脱气装置主要面向X射线发生组件的配套油品处理场景，在射线检测设备、工业探伤系统的运维与生产环节中，绝缘油、冷却油在长期循环使用过程中会混入溶解态、游离态的气体与微量挥发杂质，直接影响X射线头的绝缘性能与散热稳定性，严重时会引发高压击穿、射线输出功率波动等故障，该设备就是针对这类特殊工况的油品净化需求开发。设备整体采用卧式主罐体搭配下部柜体的集成式布局，主罐体为承压不锈钢结构，两端采用法兰快开结构，方便后期检修内部的填料与分离组件，罐体上集成了真空抽气接口、进油出油管路、压力检测与温度检测接口，可实时监控罐内的真空度与油温参数，保证脱气过程处于稳定的工艺区间。下部柜体采用钣金焊接结构，底部配置万向带刹脚轮，可在车间内灵活转场，

　　柜体内部预留了真空泵、油泵、管路阀组与电气控制元件的安装空间，正面设置多扇带锁柜门，兼顾防护性与检修便利性，柜顶设置多个圆形快开人孔，对应下部的粗滤、精滤、沉降腔室，可快速完成滤芯更换与沉渣清理。设计过程中优先考虑了管路的流道优化，进油管路通过顶部的布液装置将待处理油液均匀分散到罐体内部的填料层，增大油液的暴露面积，在高真空环境下快速析出油液中溶解的气体，析出的气体通过顶部的抽气通路被真空泵抽出，脱气完成的油液经下部的沉降腔过滤后，通过出油口输送回X射线头的油路循环系统。设备的操作面板嵌入安装在罐体前部的支架上，集成了运行状态指示灯、参数显示屏与操作按钮，操作人员可直接在设备正面完成工艺参数调整与运行状态监控，无需额外外接控制柜。

　　安装边界方面，设备整体占地尺寸适配常规车间的通道宽度，主罐体的中心高度与常规X射线设备的油路接口高度匹配，外接管路采用标准法兰接口，可直接对接不同规格的射线设备油路，无需额外定制转接件，柜体底部的脚轮调平后可保证设备运行时的稳定性，避免振动影响真空系统的密封性能。在功能设计上，设备设置了多重安全保护，包括罐内压力超限保护、油温过高保护、油泵空转保护，可在无人值守的工况下连续稳定运行，脱气处理后的油品含气量可控制在射线设备运行的允许阈值内，有效延长X射线头的使用寿命，降低运维过程中的油品更换成本。
