工业级直接式零件油液脱气处理装置

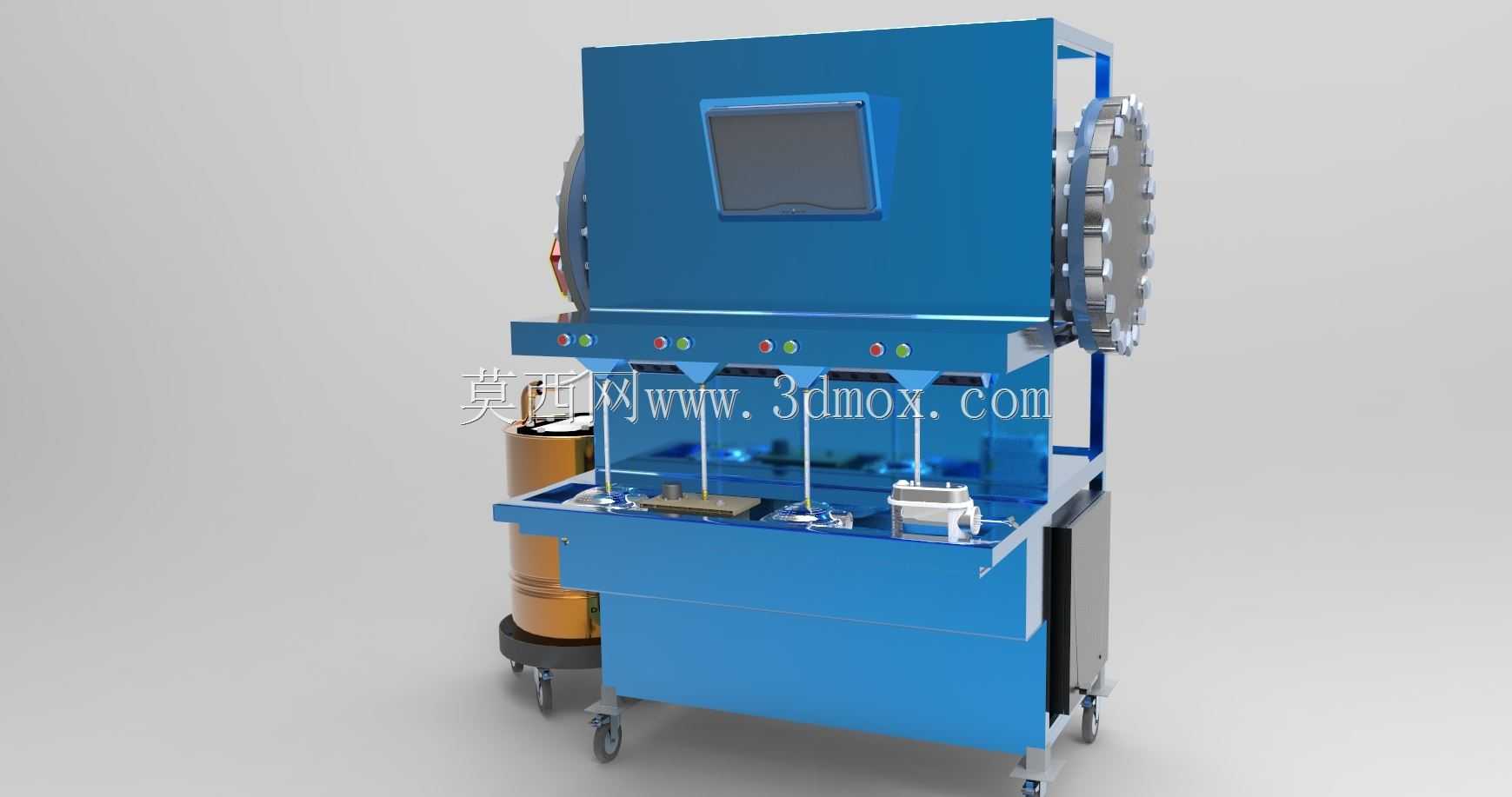

　　该装置主要面向精密零件加工、液压元件制造、真空热处理配套等工业场景，针对零件加工后附着油液含气、油液循环系统中溶解气体析出影响工艺稳定性的痛点设计，可直接对接X光检测工位的油液回路，在零件完成机加工、清洗工序后，对油液及零件表面夹带的气体进行高效脱除，避免油液中气泡在后续检测、装配环节造成误判或元件气蚀问题。设备整体采用立式集成结构设计，底部配置带刹车的万向脚轮，可根据车间工位布局灵活移动，无需做固定地基安装，整体占地宽度控制在1.2米范围内，深度0.9米，高度1.8米，适配常规车间通道及工位旁的摆放空间，外接气源及电源接口统一布置在设备侧下方，预留的对接管路接口采用标准快插结构，可快速与现场油液循环管路完成接驳，

　　减少现场安装调试的工作量。上部操作区域设置嵌入式触控显示屏，可实时显示脱气腔内部压力、油液温度、处理时长等运行参数，操作面板上的控制按钮按功能分区排布，分别对应抽真空、油液循环、泄压出料等操作逻辑，符合一线操作人员的作业习惯，降低误操作概率。设备中部为多工位处理腔，可同时放置多个待处理零件，腔室周边设置快开式密封结构，侧方的大型法兰端盖可快速开启，方便大尺寸零件的取放，密封结构采用耐油橡胶圈，可在长期油液浸泡环境下保持密封性能，避免真空泄漏影响脱气效率。设备侧方集成了独立的真空发生单元与油液过滤组件，真空罐与主机采用一体化集成布局，减少外接管路的长度，降低管路阻力带来的真空度损失，油液回路中设置多级过滤结构，

　　可拦截零件脱落的金属碎屑，避免杂质进入真空泵造成部件磨损。设计过程中充分考虑了日常维护的便利性，设备后侧的维护门采用快拆结构，无需专用工具即可打开，对滤芯、密封件等易损件进行更换，底部的接油盘可承接管路滴漏的油液，避免污染车间地面。整套装置的结构框架采用标准方管焊接成型，外部覆盖钣金护罩，所有边角做圆弧钝化处理，避免操作人员磕碰受伤，护罩表面采用喷塑处理，耐油污易清洁，适配车间多油的作业环境。
