卧式烧结金属真空炉结构设计方案

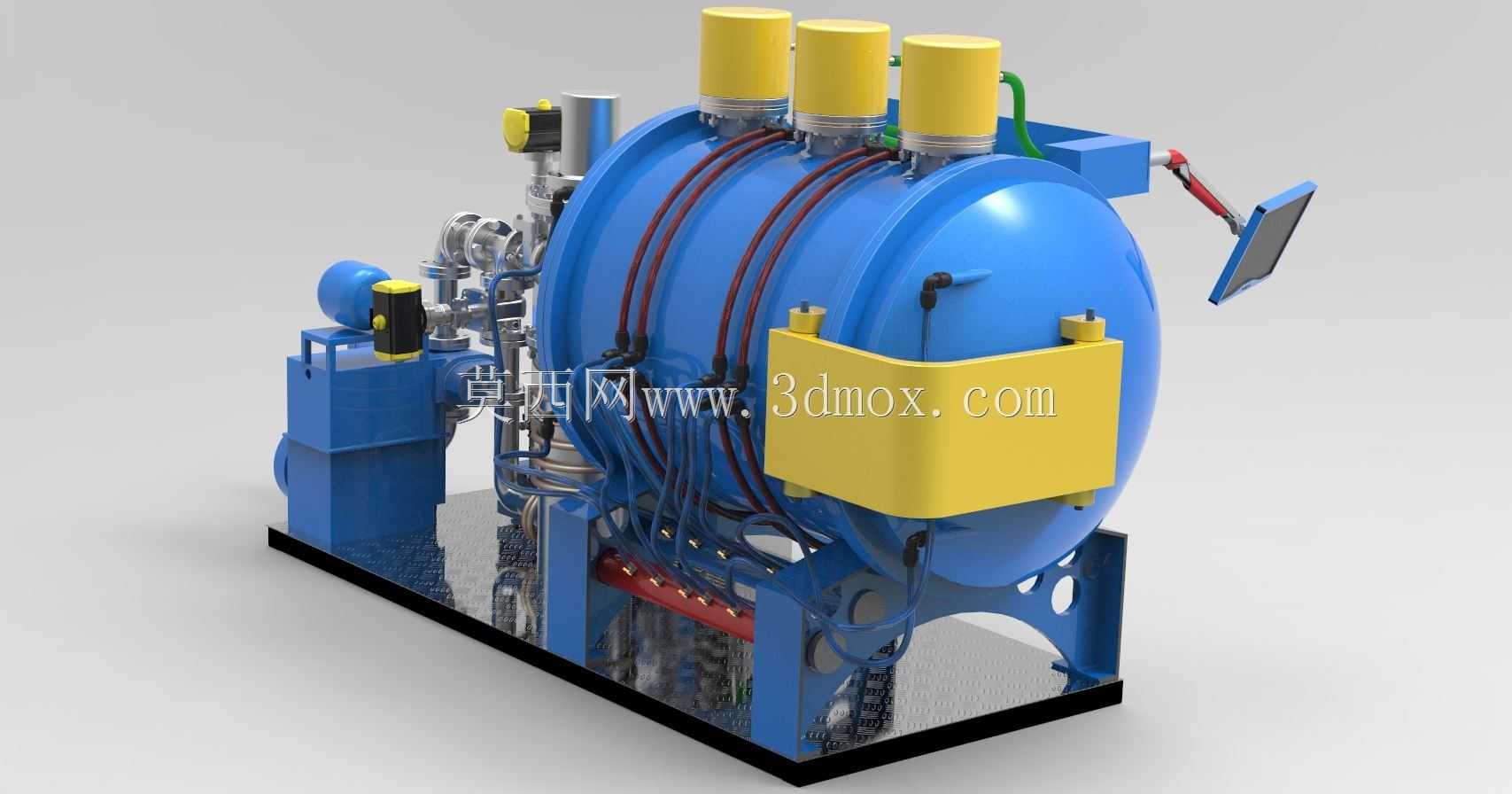

　　这款卧式真空烧结炉主要面向粉末冶金、硬质合金、磁性材料等行业的金属烧结工序，可在隔绝空气的负压环境下完成工件的高温烧结、退火、除气处理，避免工件在高温下出现氧化、脱碳、渗碳等缺陷，保障烧结后工件的材质致密性与力学性能一致性。设备主体采用卧式圆筒形承压腔体结构，腔体两端采用快开式密封封头结构，配合耐高温硅橡胶密封圈实现真空密封，腔体外部布置多道环形加强筋，兼顾承压强度与结构轻量化，可满足中高真空度下的长期稳定运行需求。腔体顶部布置三组真空抽气接口与电极引入结构，分别连接机械泵、罗茨泵等真空机组以及加热电源，接口处采用金属密封与绝缘隔套设计，既保证真空密封性，又避免加热电流与腔体导通引发安全隐患。

　　腔体侧面外置独立的液压动力单元与真空管路阀组，所有管路采用硬管连接并布置防震管夹，减少设备运行过程中的管路振动与密封失效风险，阀组采用模块化布局，便于后期维护时的部件拆卸更换。设备前端配置可翻转的触控操作屏，操作屏通过可调节机械臂与腔体连接，操作人员可根据站位调整屏幕角度，实时查看炉内温度、真空度、工艺运行进度等参数。腔体正面布置黄色防护门与观察视窗，防护门采用铰链式连接，配合安全联锁装置，只有当炉内压力恢复至常压状态时防护门才可开启，避免高温高压气体喷出引发安全事故。设备底部采用一体式焊接机架，机架预留地脚螺栓安装孔与叉车孔位，可满足车间内的整体转运与固定安装需求，机架底部设置可调式垫铁，可根据车间地面平整度调整设备水平度，

　　避免腔体因安装倾斜导致的密封面受力不均。设计过程中优先考虑热场分布均匀性，腔体内部的加热元件采用圆周对称布置方式，配合多层隔热屏结构减少热量向外传递，降低设备外壁温升，同时保证炉内温区温差控制在工艺允许范围内，避免不同位置工件出现烧结质量差异。外置的真空管路与动力单元与主腔体保持合理安装间距，既预留足够的操作维护空间，又避免管路过度弯折导致的抽气阻力增大，保障抽气效率满足工艺抽速要求。
