侧开门快开式热壁真空处理罐体结构

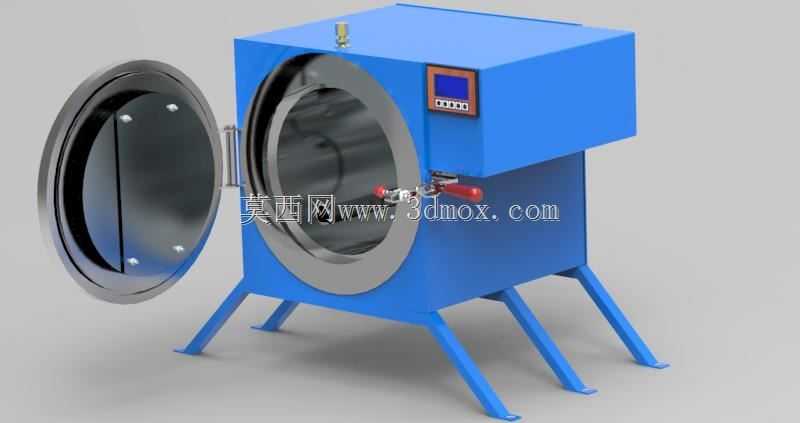

　　这款热壁真空容器的结构设计，核心围绕中温真空环境下的物料处理工况展开，区别于冷壁真空腔体的外置加热布局，热壁结构将加热组件集成在罐体壁层内部，能让腔体内的温场均匀性控制在更优区间，适合需要恒定温度梯度的真空脱气、材料时效处理、低氧环境烧结等工艺场景。从结构布局来看，设备采用卧式圆筒形承压腔体设计，筒体端部采用铰链式快开舱门结构，舱门与筒体的密封面采用整圈耐温真空密封结构，配合手动锁紧压杆机构，操作人员无需借助额外吊装工具即可完成舱门的启闭操作，锁紧手柄的操作力矩经过配重优化，单人即可完成密封锁紧动作，适配小批量多批次的生产作业节奏。支撑结构采用四支斜向支腿布局，支腿与筒体底部采用焊接连接，斜向支撑的角度经过受力校核，

　　既可以抵消腔体抽真空时的外部大气压载荷带来的筒体变形趋势，也能预留出腔体底部的管路、加热接线的安装空间，设备安装时无需额外制作混凝土基础，在平整的硬化车间地面即可完成就位，支腿底部预留的地脚螺栓孔可根据现场工况选择固定安装或者放置减震垫使用。腔体正面设置的嵌入式控制显示模块，集成了真空度检测、壁温显示的功能，无需额外外接外置仪表即可完成核心参数的读取，控制模块的安装位置与操作手柄处于同一操作侧，操作人员站在设备正前方即可完成参数查看、舱门启闭的全流程操作，减少了作业过程中的走动距离。舱门的铰链结构采用带自润滑衬套的销轴连接，长期频繁启闭也不会出现卡滞问题，密封槽设置在筒体法兰端面，密封圈采用耐温氟橡胶材质，

　　可适配最高两百摄氏度以内的长期工作温度，腔体顶部预留的标准接口可用于接真空抽气机组、放气阀以及真空检测规管，接口位置避开了操作人员的站立操作区，避免管路排布干扰日常上下料作业。从建模细节来看，整个结构的焊缝位置、螺栓连接点位都做了还原，快开机构的锁止行程、密封面的压缩量都符合实际真空容器的设计规范，支腿的高度设置充分考虑了操作人员的作业高度，舱门中心距离地面的高度适配常规站立操作的取放料需求，不会出现过高抬臂或者弯腰操作的问题。
