卧式圆形金属热处理真空炉结构设计

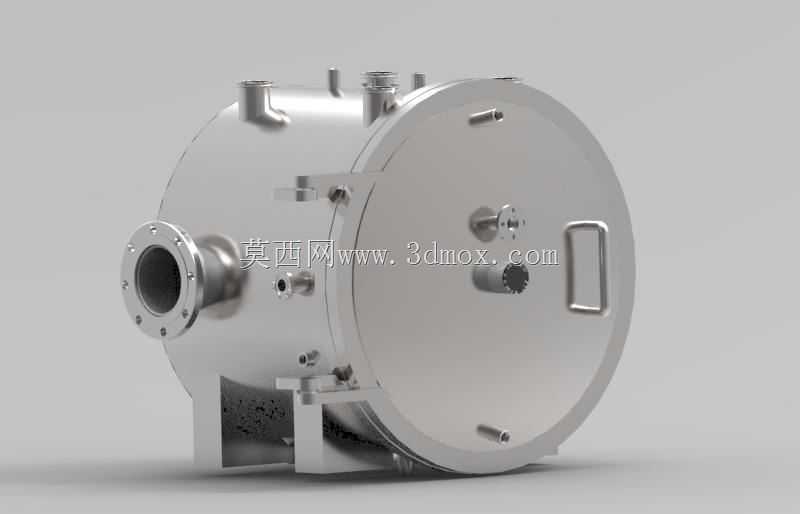

　　这款卧式圆形炉体结构，主要面向金属零部件真空热处理工序场景设计，适配中小型精密金属零件的淬火、退火、回火等热加工需求，在航空零部件加工、精密五金制造、粉末冶金烧结等生产场景中都有广泛应用。从结构设计逻辑来看，采用卧式圆筒形承压壳体作为主体，是因为圆筒结构在真空负压工况下受力均匀，相比方形壳体能大幅降低壁厚需求，减少整体设备重量，同时避免应力集中带来的结构变形风险。炉体端盖采用快开式法兰锁紧结构，侧面设置的把手结构方便操作人员完成炉门的开合操作，端盖上分布的多个接口分别对应真空抽气口、温度检测探头安装位、冷却介质通路、观察视镜的安装需求，不同接口的管径根据对应功能的流量需求做了差异化设计，比如主抽气口采用大口径法兰连接，

　　匹配大抽速真空泵组的管路连接需求，而检测类接口则采用小口径快接结构，减少密封点数量。炉体侧面伸出的多个管接头，分别对应保护气通入、工艺气体补充、水冷回路的连接，布局上沿筒体轴向均匀分布，避免管路之间出现干涉，同时预留足够的安装操作空间，方便现场管路装配与后期维护。底部的支撑支座采用焊接式鞍座结构，鞍座的弧度与筒体外径完全贴合，接触位置设置加强筋板分散承重，支座底部预留地脚螺栓安装孔，安装时需要保证两个鞍座的水平度偏差控制在允许范围内，避免炉体放置后出现附加应力。从安装边界来看，设计时需要在炉体端门开合侧预留至少一倍炉体直径的操作空间，满足工件装夹、炉门维护的操作需求，筒体两侧的管路接口位置需要预留至少300mm的管路安装空间，

　　方便阀门、管路接头的拆装作业。炉体内部的有效加热区根据筒体直径做了适配，圆形内腔可以最大化利用空间，配合圆形料架实现工件的均匀摆放，保证加热过程中温度场分布均匀。密封结构采用耐温氟橡胶密封圈，在密封圈位置设置水冷通路，避免高温工况下密封圈过早老化失效，所有法兰连接面的密封槽尺寸都按照真空密封标准设计，保证极限真空度满足热处理工艺要求。整体结构在建模时充分考虑了加工工艺性，筒体采用卷板焊接成型，所有焊接位置都做了圆角过渡处理，减少焊接应力集中，端盖采用整块板材加工成型，保证平面度满足密封要求，外部接口的位置公差都做了明确标注，方便后续加工与装配环节的精度控制。
