移动式杜瓦真空抽注作业装置结构设计

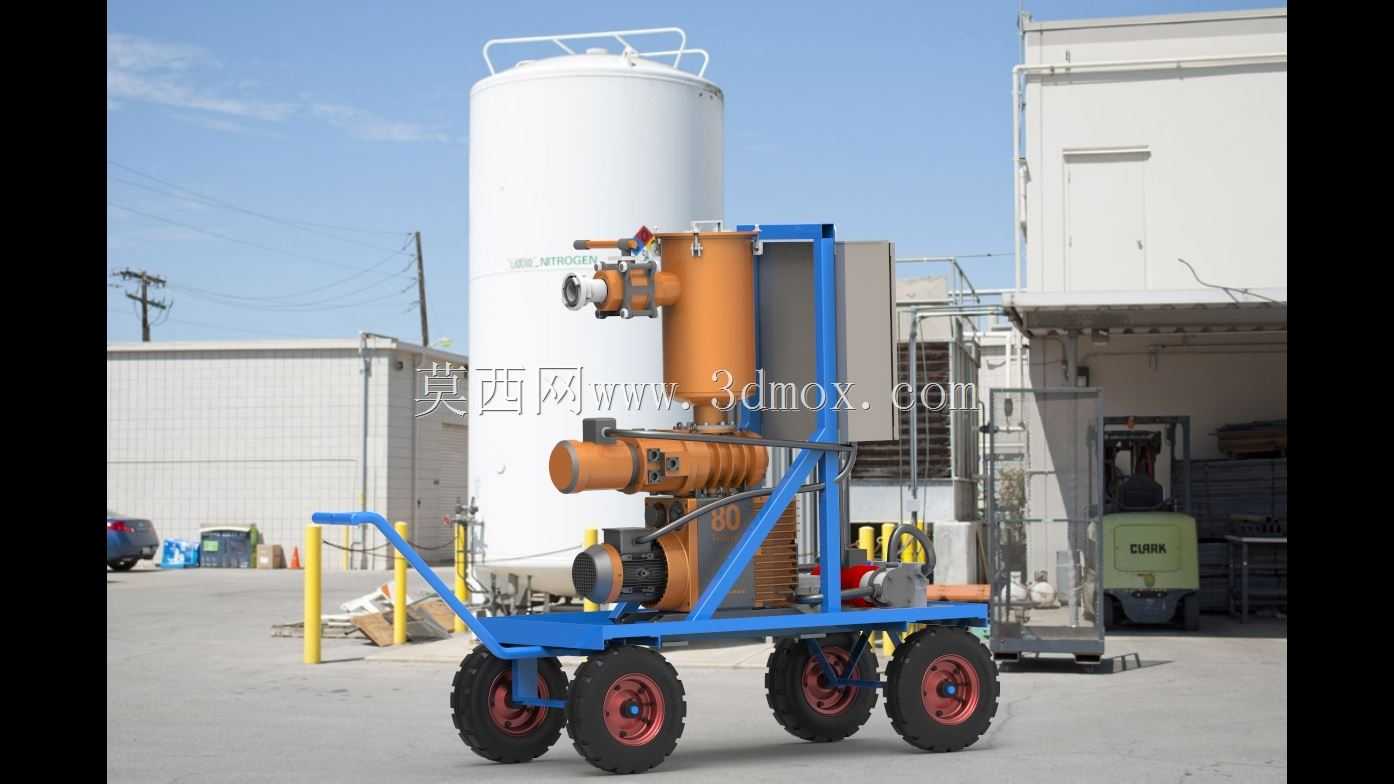

　　这套轮式移动真空作业装置，主要面向低温液态气体储运场景的现场作业需求，适配液氧、液氮、液氩等介质的杜瓦储罐、小型低温储槽的真空抽制、补抽维护作业，解决固定真空机组无法覆盖分散作业点位、现场转场耗时耗力的实际痛点。整套设备采用手推轮式底盘布局，底盘框架采用型钢焊接成型，四个行走轮采用充气式橡胶轮结构，前轮搭配转向机构，后部设置高度适配成人操作的推扶手，单人即可完成短距离转场、对位操作，无需额外吊装转运设备，适配厂区内车间、充装站、户外临时作业点等多场景的地面通行需求，可越过厂区常见的小坡度地面、减速带、小型沟槽等障碍。核心真空发生单元采用卧式泵组搭配前置过滤分离结构，进气端设置大口径过滤罐，可拦截抽气过程中带出的固体杂质、微量液滴，

　　避免杂质进入泵腔造成设备磨损，过滤罐采用快开式端盖结构，无需专用工具即可完成滤芯更换、积污清理作业。泵组与过滤单元通过刚性管路连接，管路连接处采用金属密封结构，避免真空泄漏影响抽气效率，整套真空作业单元通过减震垫固定在底盘框架上，减少设备运行过程中的振动传递，降低作业噪音同时避免管路长期受振动出现密封失效问题。底盘上预留了电气控制箱的安装位，控制箱集成了泵组启停开关、真空度显示表、过载保护模块，操作面板高度设置在站立操作的视线范围内，作业人员无需弯腰即可完成参数读取、操作控制。设备整体宽度控制在1.2米以内，长度不超过1.8米，可顺利通过标准宽度的厂区通道、普通厂房门，转场时无需拆解部件，推扶手可根据需求设计为折叠式结构，

　　进一步缩小存放时的占用空间。进气接口设置在设备侧方，采用标准快接法兰结构，可快速对接不同规格杜瓦罐的抽真空接口，无需现场加工适配接头，减少作业准备时间。底盘框架上预留了工具、备用密封件的存放空间，作业时可将常用配件、拆装工具就近放置，减少往返取件的无效工时。整套设备的重心经过匹配设计，满载状态下重心位于轮组支撑面中心区域，推行过程中不会出现侧倾、翘头问题，在带一定坡度的地面停放时，可搭配轮组刹车结构固定位置，避免作业过程中设备移位。泵组的排气口设置在设备下部，朝向地面方向，避免排气气流直吹作业人员，同时排气端搭配消音结构，降低作业时的排气噪音，符合厂区作业的噪音管控要求。
