12英寸热区工业真空烧结炉结构设计

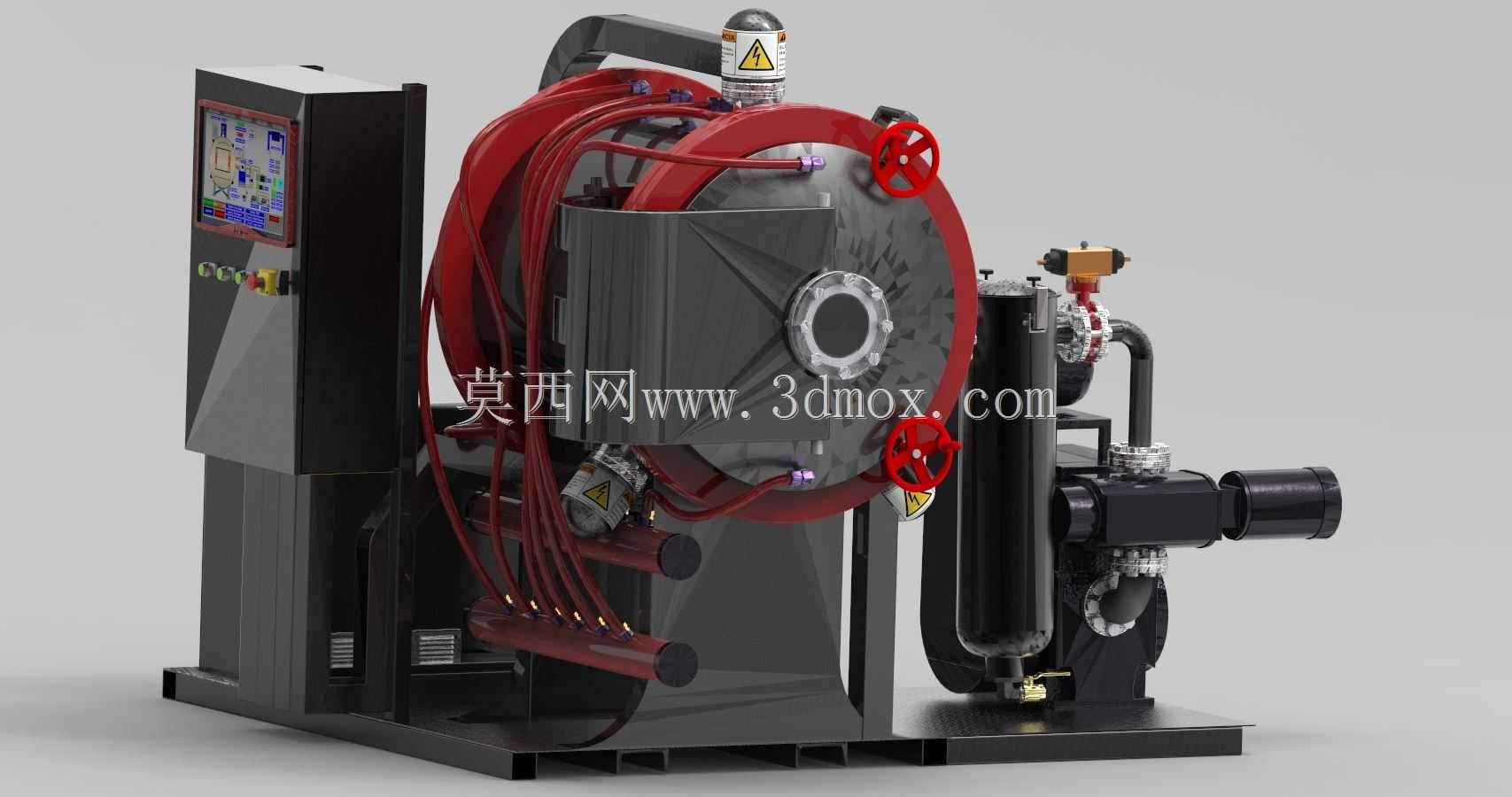

　　这款真空烧结炉的核心热区尺寸为12in×12in×12in，在结构设计阶段首先围绕粉末冶金、硬质合金烧结、特种金属热处理的实际生产场景做边界约束，设备整体采用一体式撬装底座布局，将炉体腔体、真空抽气机组、电气控制柜体全部集成在同一安装基准面上，不需要现场做分体对接校准，能大幅缩短产线部署的安装调试周期。从功能实现逻辑来看，圆形承压炉壳是整套设备的核心承载结构，法兰边缘设置的多组手轮式快锁压环，是为了在满足真空密封承压要求的前提下，缩短炉门启闭的操作时长，配合环形分布的冷却管路，可在烧结流程结束后快速带走炉壁蓄积的热量，缩短单批次生产的冷却等待周期。设备侧置的立式真空抽气模块包含前置过滤罐体、真空管路与抽气泵组，

　　在结构排布时特意将管路走向做了低流阻优化，减少直角弯折带来的抽气效率损耗，同时预留了真空检测、充气保护的接口位置，可适配不同工艺下的气氛保护烧结需求。左侧独立的电气控制柜采用人机交互界面倾斜布置的设计，操作面板高度匹配站立操作的人体工程学要求，柜体与炉体之间预留了足够的布线与检修空间，强弱电走线做了物理分隔，避免炉体加热过程中的电磁干扰影响控制精度。在安装边界的考量上，整套设备的底座预留了叉车转运孔位与地脚固定孔，可适配标准工业厂房的设备安装要求，炉体侧面的管路、阀门操作位都预留了不小于600mm的操作空间，日常维护时不需要额外拆解周边结构即可完成滤芯更换、密封件检查等常规作业。炉顶设置的警示装置可实时反馈设备运行的压力、温度状态，避免误操作带来的安全风险，整套结构的配重经过重心校核，满载运行时不会出现偏载晃动的问题，可满足连续化工业生产的稳定性要求。
