电介质油脱气用不锈钢高压釜结构

　　在电力绝缘介质处理、工业油品净化的现场工况中，电介质油的脱气工序是保障绝缘性能、避免油品氧化劣化的核心环节，这款不锈钢高压釜正是针对该类工况开发的承压处理容器。从实际应用场景来看，该设备可配套真空脱气机组、油品输送管线使用，既可以在变压器油的现场滤油作业中作为真空脱气的承压腔体，也能在工业润滑油、绝缘油的再生处理产线中完成负压下的气体析出工序，适配中小批量油品的离线处理需求，也可嵌入连续式油处理产线作为核心反应腔体。

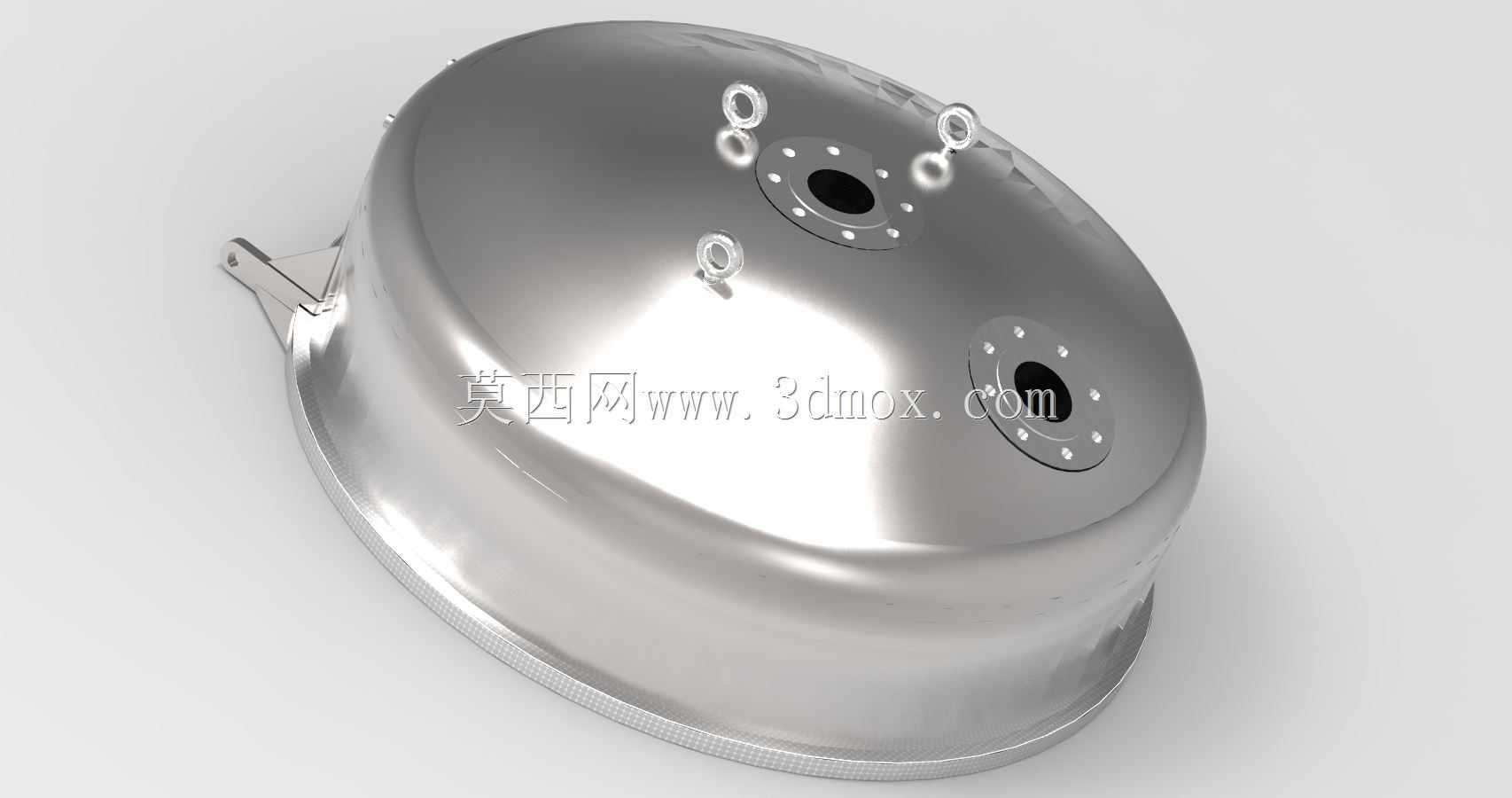

　　从功能特性来看，该釜体采用上封头带多接口的碟形结构设计，顶部预留的多个法兰接口可分别接入真空抽气管路、油品进料管路、温度与压力检测元件，侧部布置的吊耳结构满足车间内吊装移位、安装对位的需求，底部的支撑支脚可直接固定在型钢支架或者设备平台上，无需额外制作复杂的安装底座。设计过程中重点考量了承压状态下的应力分布，碟形封头的曲率经过反复校核，避免转角处出现应力集中，所有接口的法兰凸缘都做了加厚处理，匹配对应的密封垫片可实现负压到额定正压工况下的无泄漏密封，釜体内壁做镜面抛光处理，减少油品残留，也便于作业完成后的内部清洁。

　　关于安装边界与尺寸适配，该釜体的支脚安装孔位按照通用型钢支架的间距设计，支脚伸出长度预留了底部接料、排油管路的安装空间，顶部接口的中心距按照常规工业阀门、仪表的安装尺寸排布，避免相邻管路元件出现安装干涉，侧部吊耳的承载能力匹配满液状态下的釜体总重，可直接配合卸扣、吊带完成吊装作业。实际建模过程中，所有法兰的螺栓孔位、密封面尺寸都参照现行压力容器法兰标准制作，封头与筒体的焊接坡口结构也做了细节还原，可直接用于后续的工程出图、生产预制参考，也能作为油处理成套设备三维布局中的标准设备单元调用，在产线方案设计阶段可直接导入装配环境，校验与周边管线、配套设备的空间匹配度，减少方案阶段的尺寸错配问题。
