可移动卧式承压水分去除处理设备结构

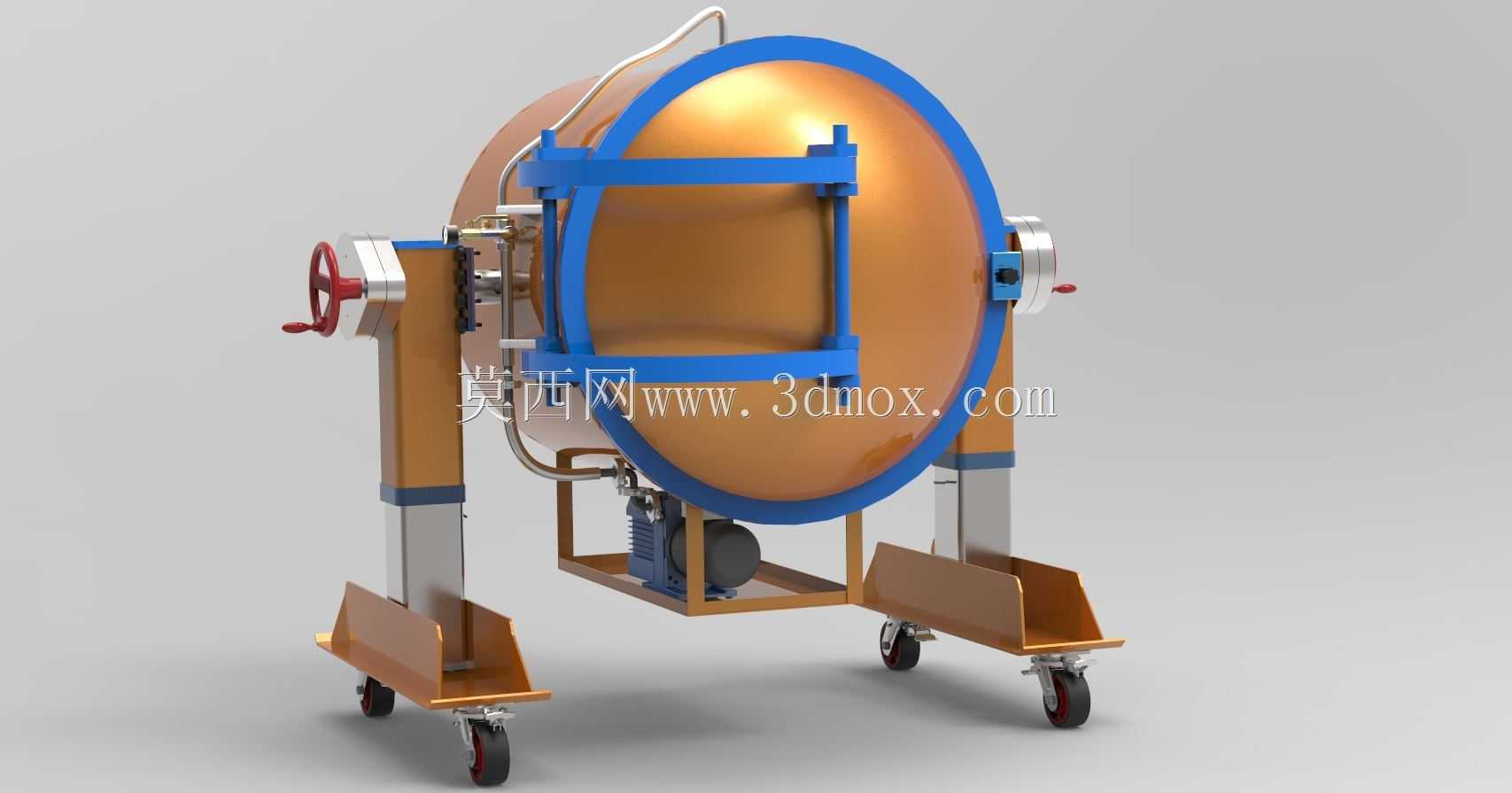

　　这款卧式承压水分处理设备，主要面向精密零部件修复、电子元器件受潮处置、多孔材料干燥等工业场景，针对进水受损的工件完成低温水分脱除作业，避免高温烘干导致的工件形变、元器件失效问题。设备主体采用卧式椭圆形承压罐体结构，罐体端部配置蓝色框架式快开锁紧舱门，侧方设置手轮式锁紧操作机构，操作人员无需借助额外工具即可完成舱门的启闭与密封锁紧，密封面采用耐温耐腐橡胶圈，可满足负压工况下的密封要求，杜绝作业过程中漏气泄压问题。罐体底部集成了真空发生单元与管路系统，所有连接管路沿罐体支架排布，避免外置管路磕碰损坏，真空单元直接固定在罐体下部支架上，缩短抽气路径，提升抽真空效率，减少管路压损。支撑结构采用分体式支腿设计，两支腿分别布置在罐体前后两侧，

　　支腿下部配置带刹车的工业脚轮，同时支腿底部设置可落地的支撑脚垫，设备移动时可通过脚轮完成短距离转运，就位后放下支撑脚垫即可抵消作业过程中的振动，保证设备运行稳定性，脚轮选用聚氨酯材质，可适配车间环氧地坪、水泥地面等多种通行场景，不会刮伤地面。设计过程中优先考虑操作便利性，罐体操作侧的手轮高度设置在人体站立操作的舒适区间，无需垫脚或弯腰即可完成锁紧操作，舱门开启角度可达到120度，方便大尺寸工件的进出料，罐体侧面预留了真空表、温度传感器的安装接口，可根据实际作业需求加装检测元件，实时监控罐内工况参数。设备整体安装边界控制在紧凑范围内，支腿外侧宽度适配标准车间通道宽度，可顺利通过1.2米宽的车间门，

　　整体高度满足常规厂房层高下的转运与放置要求，无需对现场场地做特殊改造即可投入使用。罐体内部预留了工件托架安装位，可根据处理工件的尺寸、形状更换不同规格的托架，适配不同批次、不同类型的受损工件处理需求，罐体外部的铜金色饰面做了防锈处理，可适应车间内潮湿、多粉尘的作业环境，减少日常维护工作量。
