4串5并26650磷酸铁锂储能电池组结构

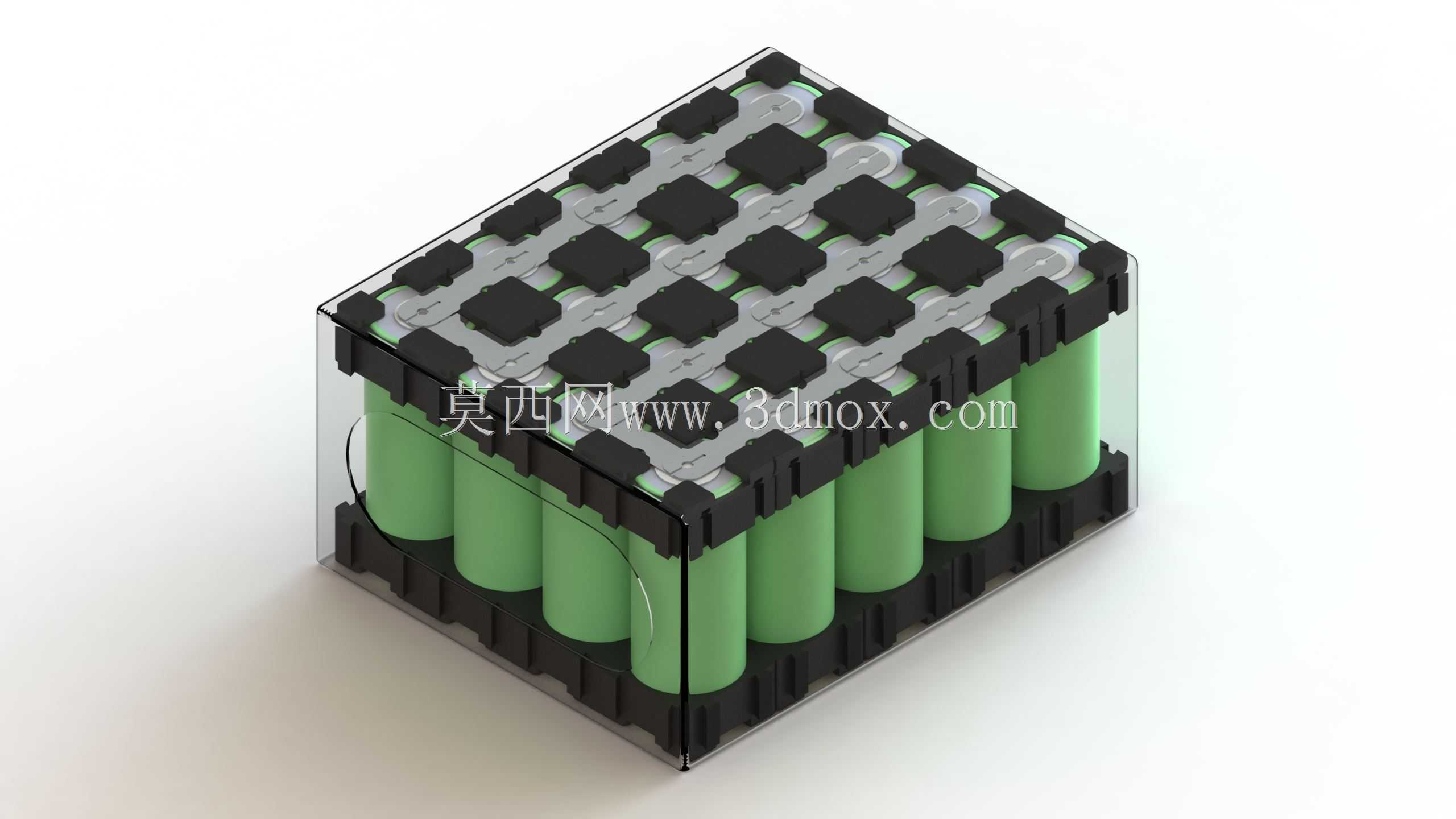

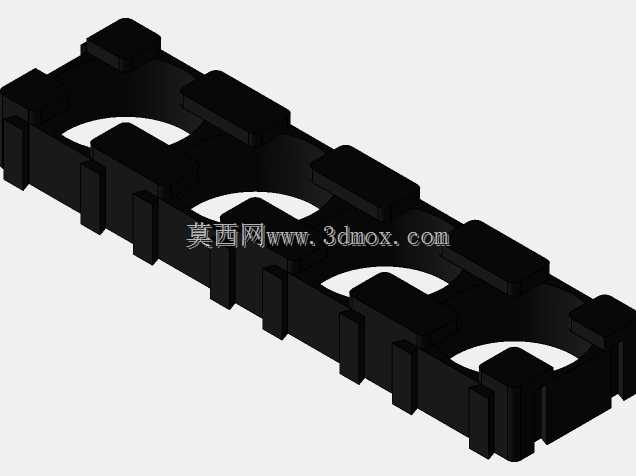

　　在户外便携储能、小型离网供电、老旧铅酸电池替换这类场景里，12V级别的磷酸铁锂电池组一直是选型的高频选项，这款4s5p配置的26650磷酸铁锂电池组结构，就是针对这类通用替换场景做的尺寸精准化结构设计。整个电池组采用20颗26650圆柱磷酸铁锂电芯搭建，4颗电芯串联构成12.8V标称电压层级，5串并联后整组容量达到12.5Ah，整组额定储电量约160Wh，刚好匹配多数小型12V用电设备的供电需求，也能直接替换同尺寸规格的铅酸蓄电池，不需要额外改动设备的安装仓结构。设计时首先考虑的是电芯固定的可靠性，每颗电芯都嵌入配套的26650专用电池支架卡槽内，支架上下对位卡合后，能完全限制电芯的径向窜动与轴向位移，哪怕在移动场景下出现颠簸振动，

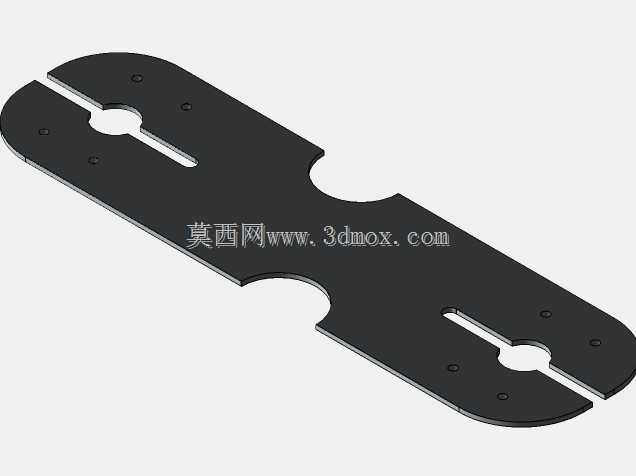

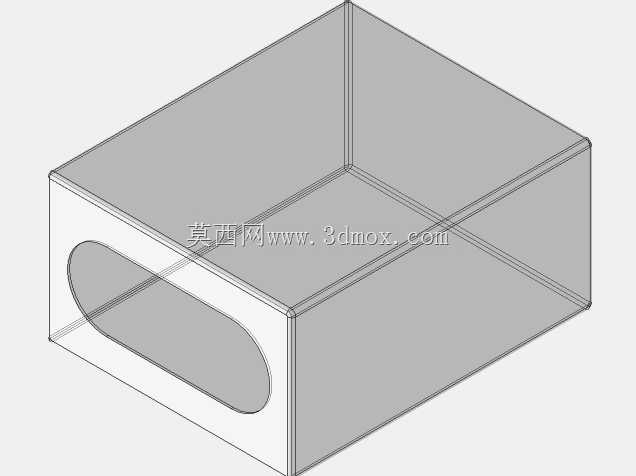

　　电芯之间也不会出现相对位移，避免极耳拉扯、外皮磨损这类常见的电池组故障。外层采用PETE材质的透明塑壳做整体包裹，一方面可以直观观察内部电芯的排布与连接状态，日常巡检时不用拆壳就能发现连接片松动、电芯鼓胀的异常情况，另一方面塑壳本身具备足够的绝缘性能，能避免外部金属件误触内部导电连接片造成短路风险。电芯的排布方向做了统一规整，所有电芯的正极端子朝向一致，连接镍片可以直接沿支架表面的预留槽位铺设，不需要额外做折弯避让，既降低了组装时的焊接难度，也能减少连接片的长度冗余，降低整组的连接内阻。在电路防护设计上，结构预留了串联保险丝的安装位，保险丝直接串接在电池组的主回路上，一旦外部负载出现短路、过流的异常情况，保险丝会快速熔断切断回路，

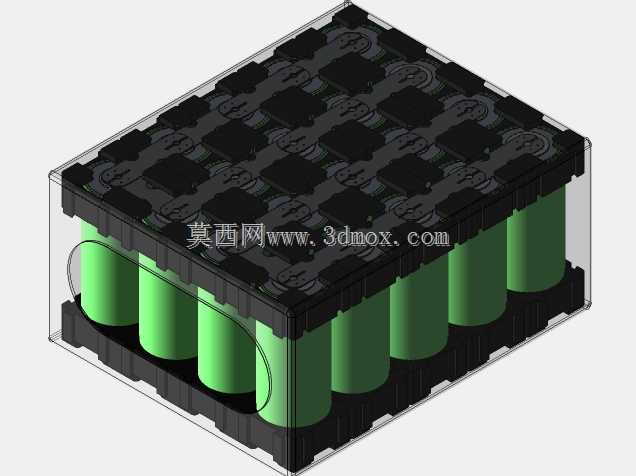

　　避免大电流冲击电芯造成热失控风险。整个电池组的外形做了规整的立方结构设计，所有边角都做了圆弧过渡，没有突出的连接结构，安装时可以直接嵌入标准的12V铅酸电池仓，安装边界完全匹配常规12V12Ah铅酸电池的尺寸公差，替换时不需要修改原有设备的固定压条、接线端子位置，接线端的位置也做了统一的方向设置，和常规铅酸电池的端子朝向保持一致，现场替换不需要重新调整走线长度。从结构强度上看，上下支架加外层塑壳的双层固定结构，能承受日常搬运、设备移动过程中的常规冲击，电芯之间预留了微小的散热间隙，小倍率持续充放电时，电芯产生的热量可以通过间隙自然散出，不会出现局部热量堆积的问题，适合长期浮充备用、循环充放的使用场景。
