A123 AHR32113圆柱锂离子动力电池结构

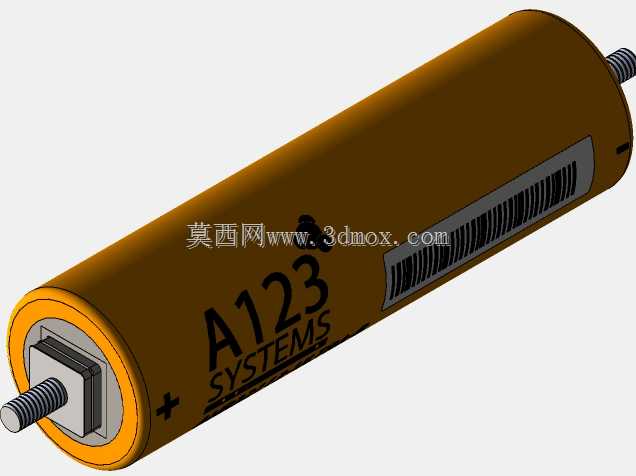

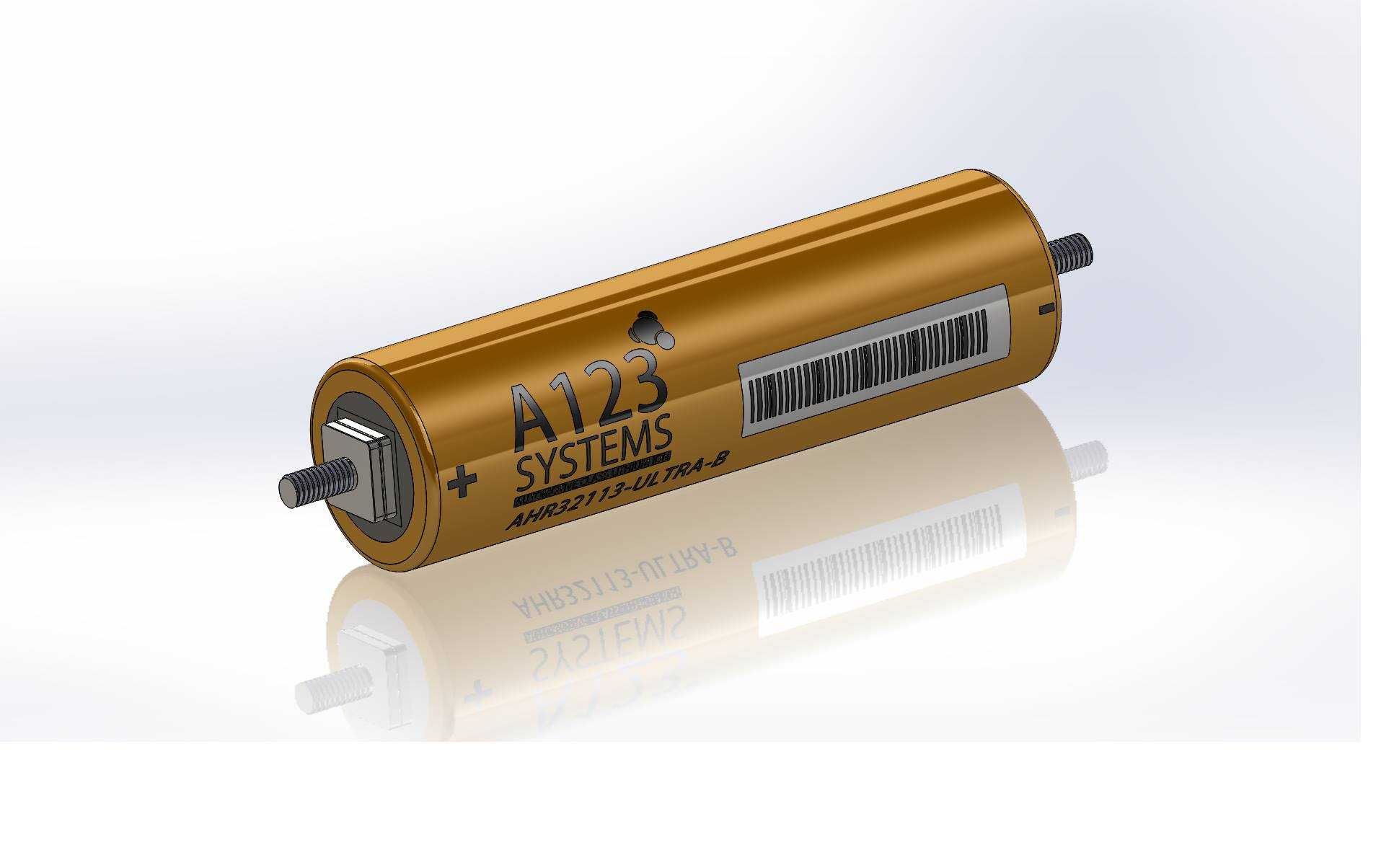

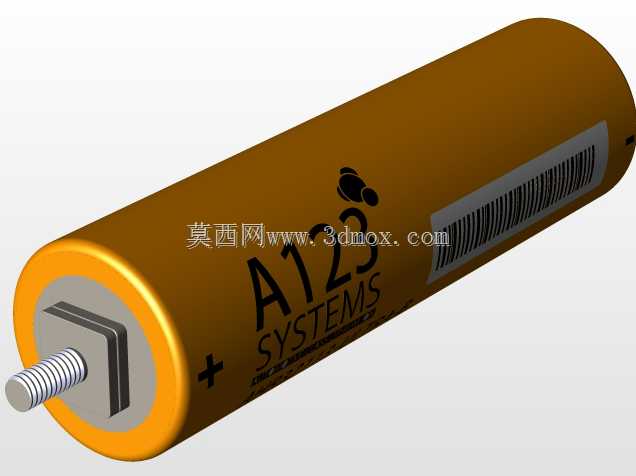

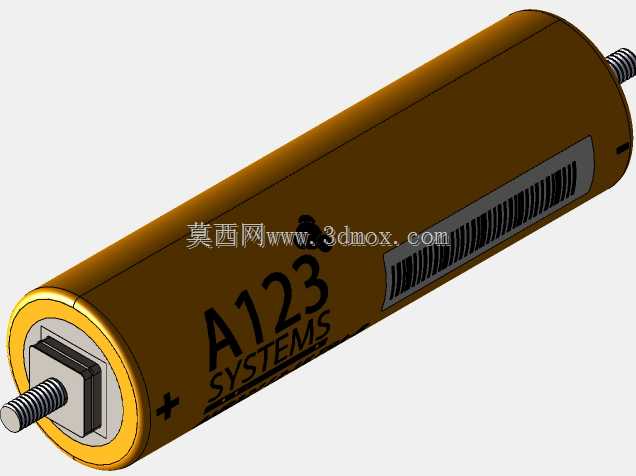

这款圆柱型磷酸铁锂电芯的三维结构，是做动力类储能设备结构适配时常用的参考模型，日常在做电动工具、低速代步车、小型储能模组的结构排布时，这类电芯的安装边界、极柱连接尺寸是结构设计阶段必须卡死的核心参数。从实际应用场景来看，这类大倍率圆柱电芯常被用在高放电需求的动力场景，比如电动滑板车的动力源、便携储能电源的电芯组、航模动力系统，还有部分工业备用电源的模组搭建，相比常规小容量圆柱电芯，它的放电倍率更高，持续大电流输出时的结构稳定性更好，外壳采用钢质镀镍封装，侧壁做了绝缘涂层处理，避免成组时相邻电芯出现短路风险。设计这款电芯的三维结构时，首先要还原的是两端极柱的安装特征，正极带螺栓锁紧结构，负极采用同规格的螺纹连接端，这种设计是为了方便大电流工况下的铜排连接，不用像消费类小电芯那样做焊接固定，现场组装、后期维护更换都更便捷，建模时要严格还原极柱的螺纹规格、伸出长度，还有极柱根部的绝缘垫片台阶，这个位置是成组时做绝缘隔离的关键边界，一旦尺寸偏差，组装时会出现绝缘件压合不到位，或者极柱连接虚接的问题。电芯本体的圆柱外径、整体长度是成组排布时的核心尺寸，做电池包的固定仓设计时，要预留出电芯膨胀的间隙，这类磷酸铁锂电芯在满充循环过程中会有轻微的径向膨胀，建模时已经把外壳的壁厚、内部卷芯的占位空间做了还原，结构工程师在做排布时，可以直接参考这个模型做仓体的内径设计、固定卡扣的位置选型，不用再反复核对实物测量尺寸。另外电芯侧壁的标签槽、条码粘贴位的结构也做了还原，在做成品电池包的外观设计时，这些位置要避开加强筋、固定压条，避免遮挡产品标识，同时侧壁的滚槽位置是电芯封装的受力薄弱点，做固定结构设计时不能在这个位置施加径向夹紧力，否则长期使用后会出现封装漏液的风险。两端的排气阀结构也在模型里做了体现，这个位置是电芯过充、过热时的泄压通道，做电池包的上盖设计时，要在对应位置预留泄压间隙，不能把排气阀完全堵死，否则极端工况下会出现安全隐患。从建模的细节来看，外壳的表面质感、极柱的金属倒角、绝缘件的分层结构都做了还原，不仅可以用来做结构装配验证，也能直接用来做产品宣传的渲染素材，不用再二次调整外观细节。在做电池管理系统的采样板排布时，也可以参考这个模型的极柱位置，确定采样线的走线空间、镍片或者铜排的折弯角度，避免出现装配干涉，很多工程师在做同类电芯的成组设计时，经常会忽略极柱根部的绝缘台阶高度，导致铜排安装后和电芯外壳的安全距离不足，做耐压测试时出现击穿问题，这个模型把这些容易遗漏的小结构都做了精准还原，能有效减少设计阶段的尺寸核对工作量，提升结构设计的准确率。
