波峰超声换能器不锈钢垫片结构

　　在中小型超声波清洗、波峰焊超声助焊剂喷涂这类设备的运维场景里，换能器的安装固定垫片是很容易被忽略但直接影响设备故障率的小零件。不少一线运维人员都遇到过，液位设置偏差、槽内无液开机或者槽液混入干扰杂质的时候，超声换能器会因为异常反馈出现磁铁碎裂、不锈钢安装位断裂的问题，其中很大一部分故障诱因，就是原配垫片尺寸匹配度不足，长期受高频振动后出现应力集中，最终连带损伤换能器本体。

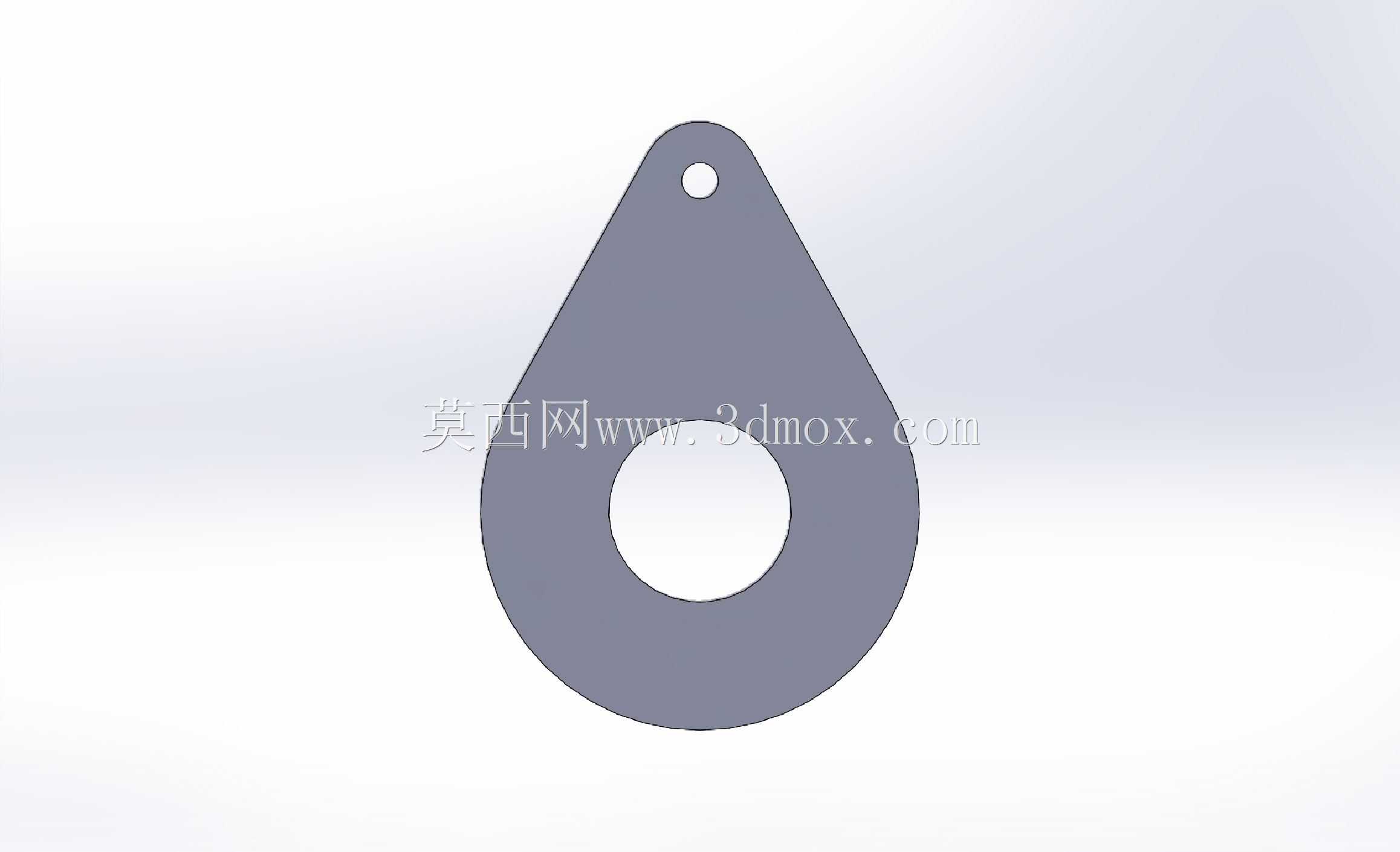

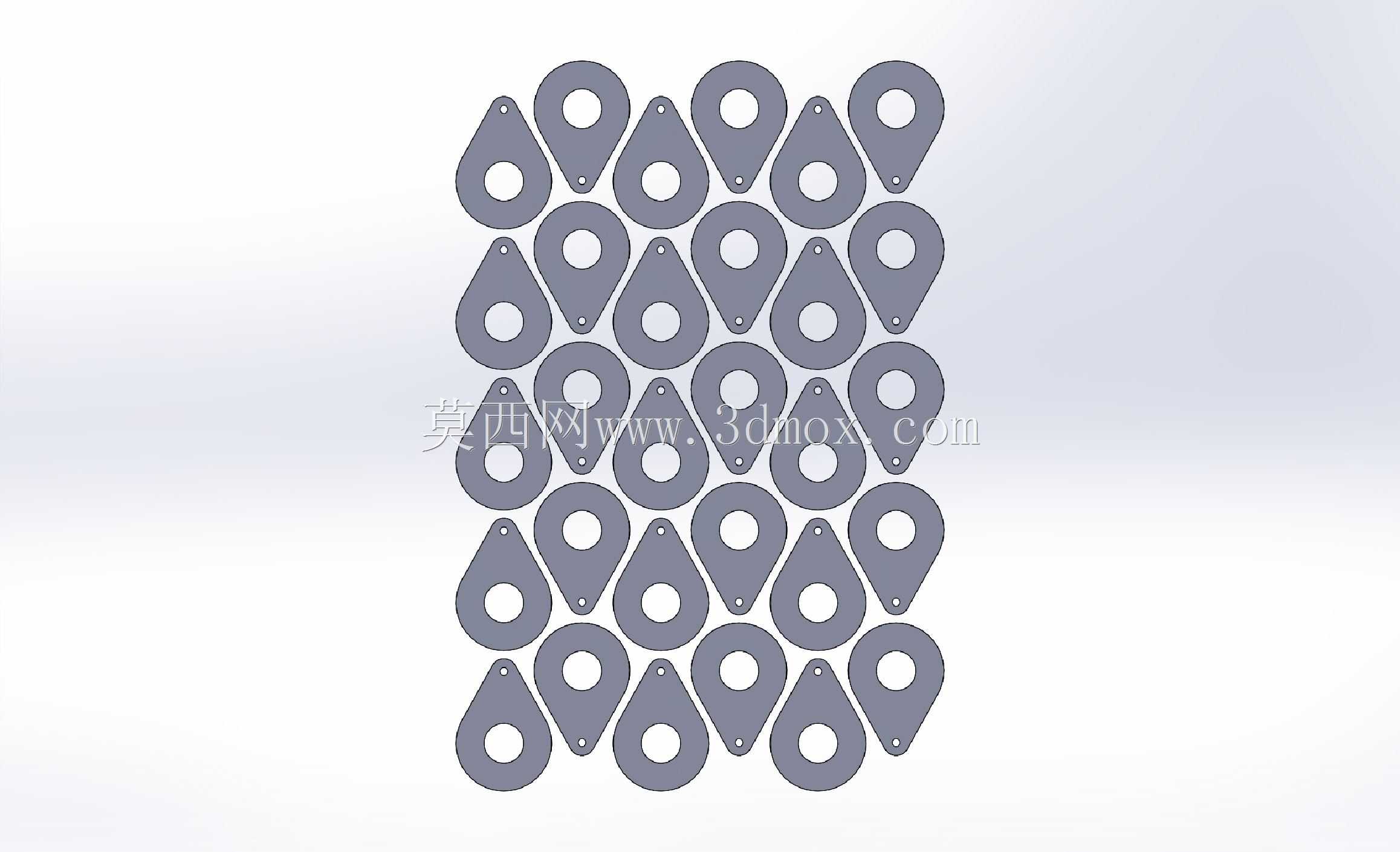

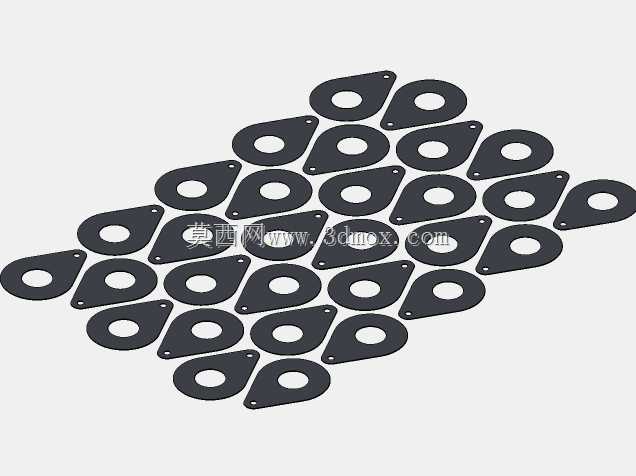

　　这款垫片的结构设计完全围绕换能器的安装受力需求展开，整体采用水滴形轮廓，大端开设大尺寸中心孔，用于套入换能器的安装基座，小端预留的小孔用于穿设定位销或者固定螺丝，避免垫片在高频振动过程中出现周向转动、移位。整体轮廓做了平滑的圆弧过渡，没有直角锐边，从根源上减少了高频振动下的应力集中点，能有效分散换能器工作时传递到安装面的振动载荷，避免局部应力过大导致的垫片断裂、安装位开裂问题。

　　材质选用18-8不锈钢，厚度设定为0.0100英寸，这个厚度参数是经过多轮振动测试验证的：过薄会导致垫片刚性不足，长期受振后出现形变，无法持续提供稳定的压紧力；过厚则会增大振动传递的阻尼，影响换能器的能量输出效率，同时会抬升安装高度，超出原有设备的安装边界，导致换能器与发射面的贴合度下降。

　　安装适配层面，这款垫片的中心孔尺寸与常用的消费级、中级洁士超声波机换能器基座完全匹配，水滴形的外轮廓不会和周边的走线槽、固定筋位产生干涉，小端定位孔的位置也对应常规安装座上的预留定位点，安装时不需要对原有设备的安装位做二次打磨、扩孔加工，直接替换损坏的原有垫片即可。在实际的设备改造场景中，这类垫片也可以适配小功率超声喷涂设备的换能器固定，只要安装基座直径、定位孔位匹配，就能直接使用，不需要额外调整安装结构。

　　从建模细节来看，整个零件的所有边缘都做了微小的倒角处理，既避免安装时划伤操作人员的手部，也能消除剪切边带来的微裂纹隐患，毕竟不锈钢垫片如果边缘存在剪切微裂纹，在长期高频振动的工况下，裂纹会快速扩展，最终导致垫片整体断裂。整个零件的形位公差控制也贴合五金冲压件的实际加工精度，平面度满足安装贴合要求，不会出现翘曲导致的压紧力不均问题。
