工匠吹雪机溜槽蜗轮结构设计

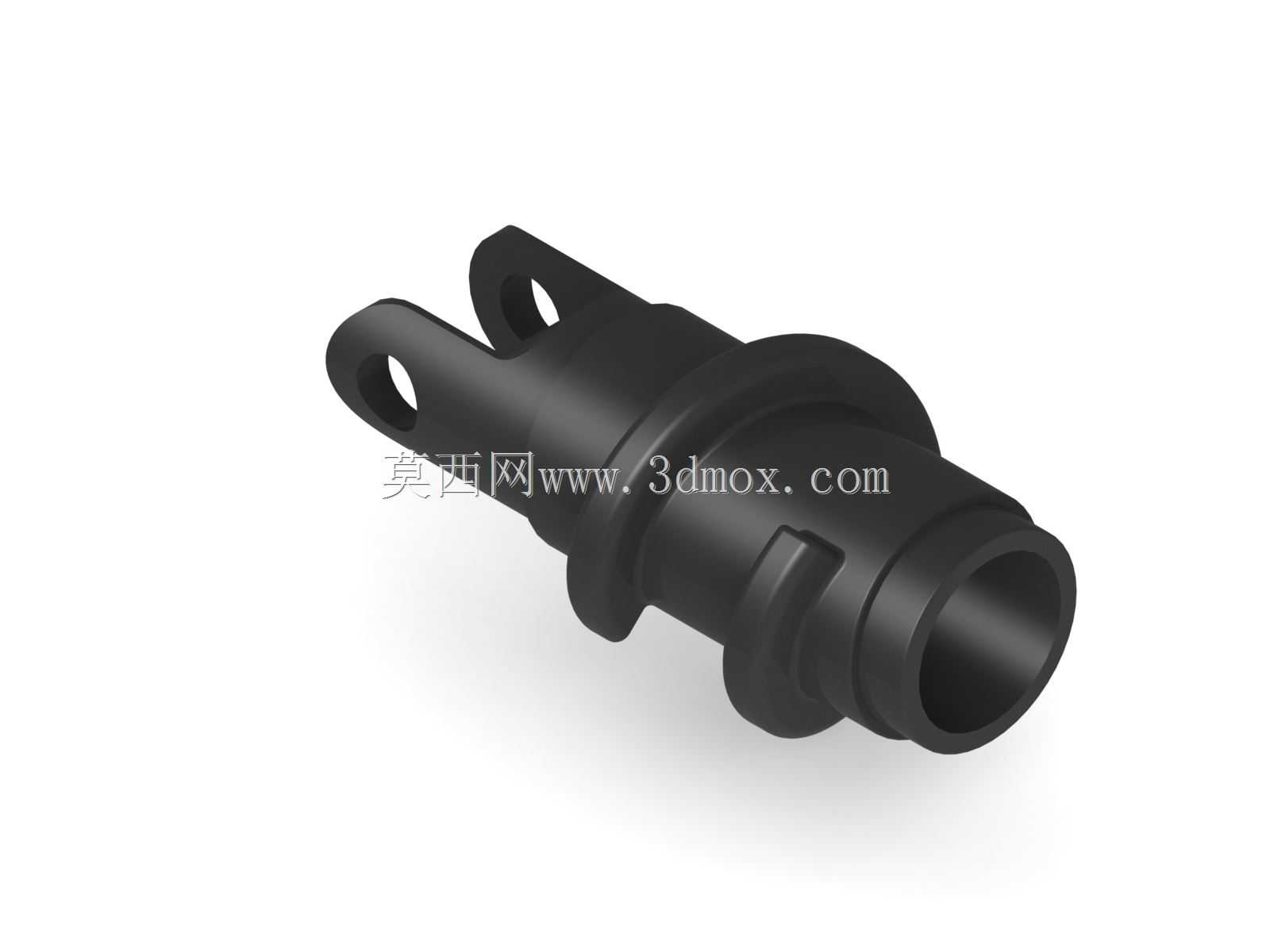

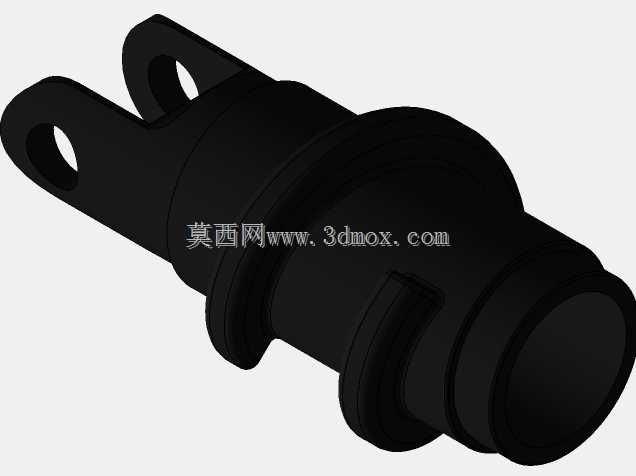

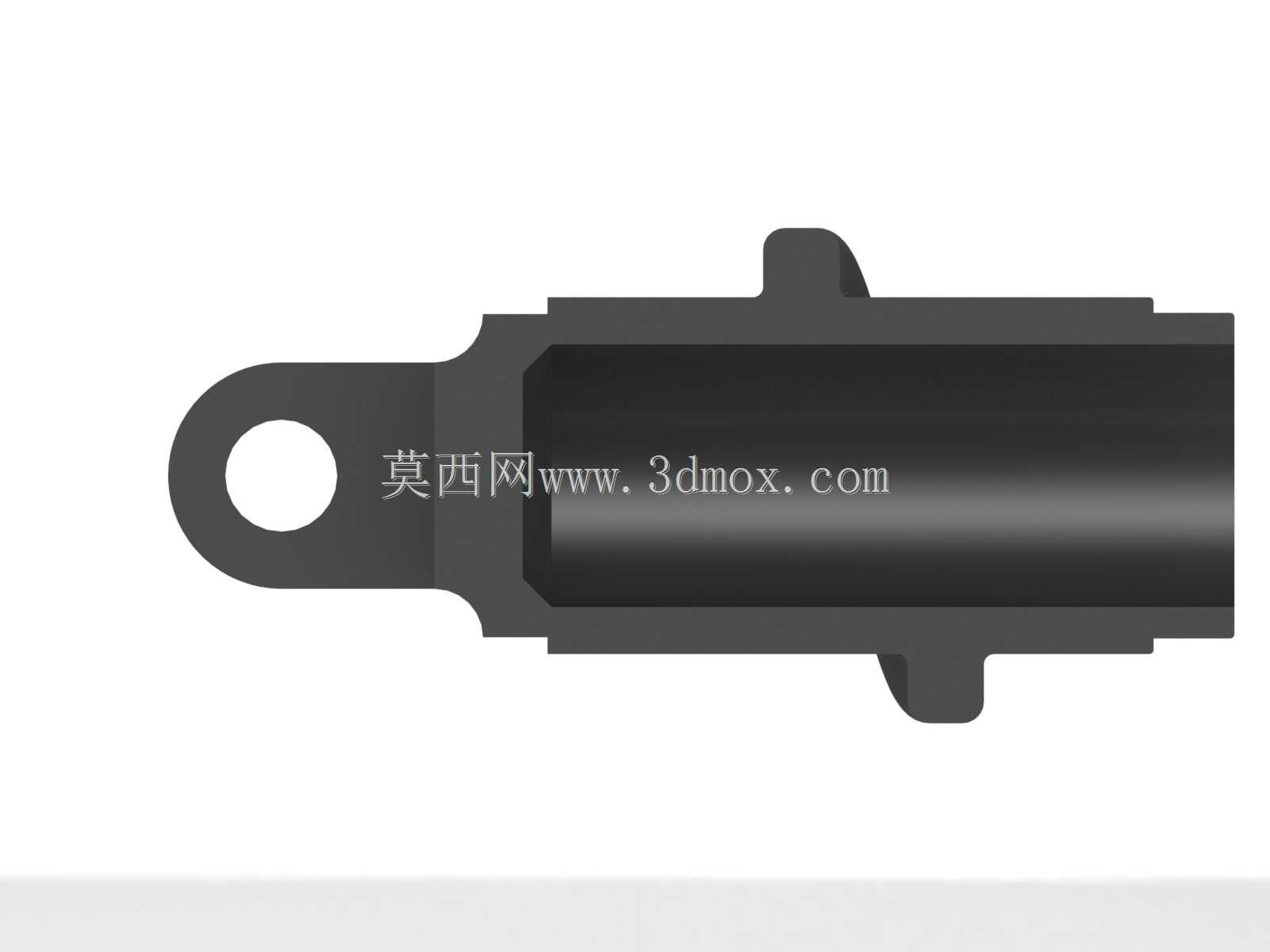

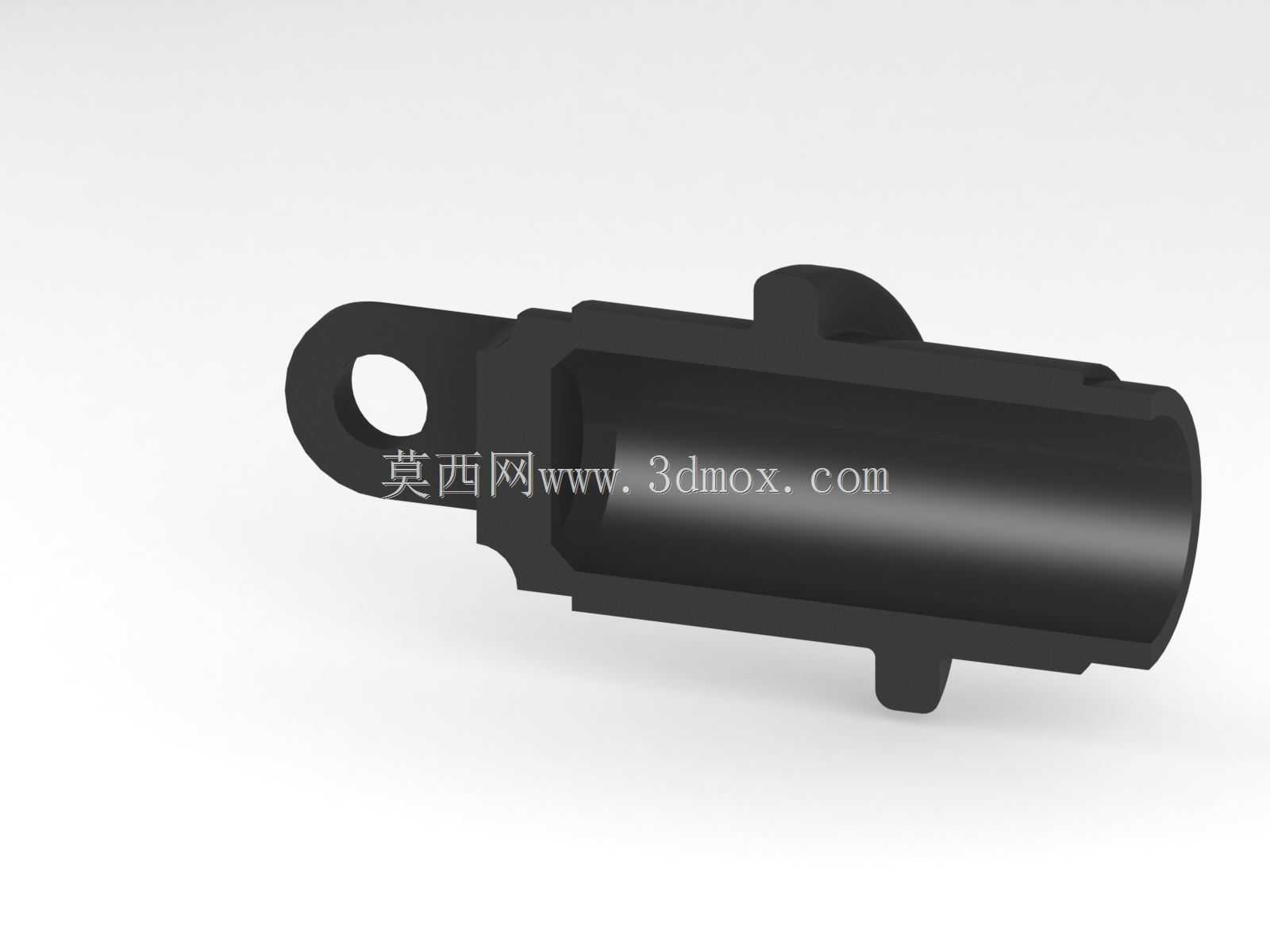

冬季除雪作业场景中，手推式或驾乘式吹雪机的溜槽转向调节精度，直接决定了抛雪方向的可控性与作业效率，而蜗轮作为溜槽转向传动机构的核心承载零件，其结构合理性直接影响整套调节机构的使用寿命与操作手感。该蜗轮部件直接对接吹雪机溜槽的转向驱动端，核心功能是将输入的旋转扭矩转化为溜槽的定轴转动，实现抛雪方向的多角度调节，避免作业过程中抛雪飞溅至作业人员或已清理区域，适配冬季庭院、人行步道、小型停车场等窄区域除雪场景的精细化操作需求。从结构设计层面来看，该蜗轮采用叉形输入端与中空轴身结合的构型，叉形端预留的两个同轴销孔用于和溜槽调节拨叉形成铰接配合，可将蜗轮的旋转动作直接传递至溜槽支架，传动路径短、回程间隙小，能有效降低低温环境下传动卡滞的概率。轴身设置的多阶环形凸台一方面作为轴向定位基准，可直接卡入设备塑料托架的对应安装槽内，无需额外加装轴向固定套即可限制蜗轮的轴向窜动，简化了装配工序；另一方面凸台与托架接触面形成的环形间隙，可留存低温润滑脂，缓解零下环境中塑料与金属/工程塑料接触面的冷缩磨损。设计过程中针对原有设备蜗轮易断裂的问题，对叉形根部与轴身衔接的位置做了加厚处理，优化了该位置的圆角过渡参数，避免应力集中导致的受载断裂，适配delrin等工程塑料的切削加工特性，替换件加工时无需复杂工装即可完成成型。安装边界方面，该蜗轮的中空内腔深度不影响核心传动功能，仅需保证轴身外圆与托架安装孔的配合公差、叉形销孔与拨叉销轴的同轴度即可满足装配要求，轴身末端的阶梯槽用于和托架末端的旋转卡位结构配合，限制溜槽的最大转动角度，避免调节超程导致的传动件脱开。实际作业中，蜗轮承受的载荷主要来自溜槽转动时的雪阻反作用力，以及低温下塑料件形变带来的附加载荷，加厚后的叉形结构可承受更大的瞬时冲击载荷，即使在积雪厚度较大的工况下，调节溜槽方向也不会出现根部断裂的问题。
