DN200口径粉尘防爆被动翻板隔离阀

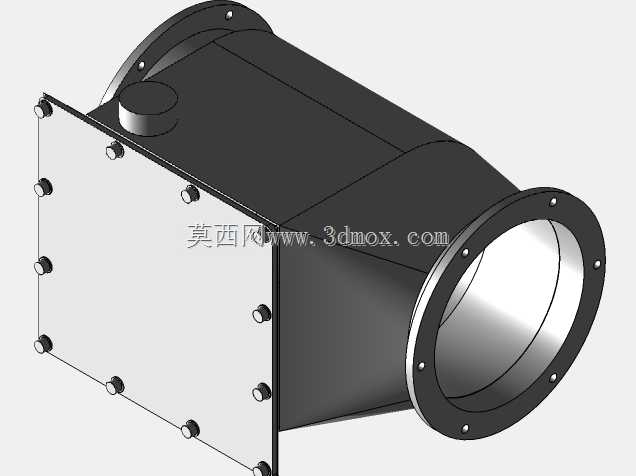

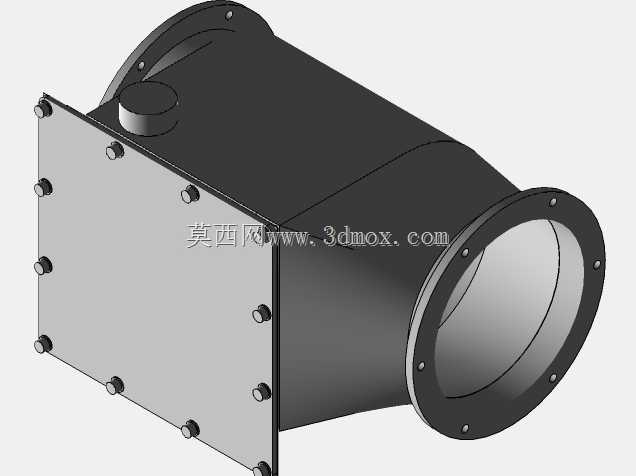

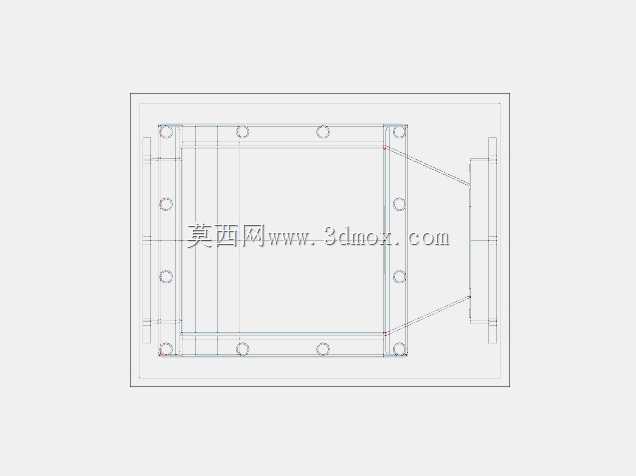

　　在木材加工、粮食仓储、金属粉体加工这类存在可燃粉尘风险的工业除尘系统中，管道隔爆是风险防控的核心环节，这款DN200口径的被动翻板隔离阀，就是针对这类场景设计的无源自启动隔爆部件，不需要外接电源或者额外的传感触发装置，完全依靠爆炸冲击波的压力实现动作，避免了电控元件在复杂粉尘环境下失效的隐患。从结构设计来看，阀体采用直角式流道布局，水平方向为直通管道接口，顶部设置带螺栓紧固的密封检修盖板，日常维护时不需要将整个阀体从管道上拆卸下来，只需要松开顶部法兰的紧固螺栓，就能打开盖板对内部翻板、密封件进行检查或者更换，大幅降低了运维的拆装工作量。阀体两端的连接法兰采用标准DN200管道法兰尺寸，法兰端面的螺栓孔位按照通用管道法兰规范排布，

　　安装时可以直接和同口径的除尘管道、吸尘罩端口、除尘设备进出口配对，不需要额外制作转接法兰，安装边界完全匹配常规200mm直径工业除尘管道的布设要求，不会因为阀体尺寸偏差导致管道布设出现错位或者额外变径。内部的翻板组件采用偏心转轴设计，正常通风工况下，翻板在管道气流的推动下保持开启状态，流道阻力小，不会影响除尘系统的正常通风吸尘效率，流道内没有突出的阻流结构，粉尘不容易在阀体内堆积积料，避免了长期使用后积尘自燃的风险。当管道内部发生粉尘爆炸时，传播的冲击波先于火焰到达阀体位置，压力作用在翻板板面上，会推动翻板绕转轴快速翻转闭合，闭合后翻板边缘的密封结构会将管道流道完全封死，阻断火焰和爆炸压力的传播路径，把爆炸限制在局部区间内，

　　避免爆炸沿着管道蔓延到整个车间或者除尘主机，造成连锁式的设备损坏和安全事故。翻板闭合后会自动保持锁止状态，不会因为后续的压力波动重新开启，确保隔爆的可靠性，只有在现场排查完爆炸隐患、完成故障处理后，才可以通过顶部检修口手动复位翻板，恢复系统的正常通风。整个阀体的壳体采用钢板焊接成型，结构强度满足粉尘爆炸的压力冲击要求，壳体外表面做防锈涂装处理，适配车间内的多尘、潮湿工况，不会因为长期使用出现壳体锈蚀穿漏的问题。
