DN150口径粉尘隔爆翻板隔离阀结构

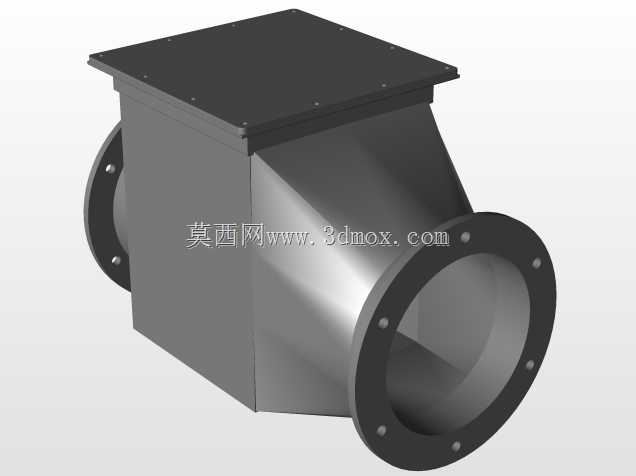

　　在木材加工、粮食储运、金属粉体加工这类存在可燃粉尘风险的工业场景里，除尘系统的管道隔爆是安全防护的核心环节，这款DN150规格的翻板隔离阀，就是专门适配这类含尘系统管道的被动式隔爆部件，用来阻断粉尘爆炸产生的火焰与压力沿管道传播，避免爆炸从初始点位蔓延至相连的车间、除尘仓等其他区域，把事故影响范围控制在最小区间。从结构设计来看，这款阀采用直通式法兰连接结构，两端法兰的螺栓孔位完全匹配同口径工业除尘管道的安装标准，阀体主体采用方箱加锥形过渡的流道设计，既保证了正常通风工况下含尘气流的通过性，减少风阻带来的系统能耗损失，也给内部翻板的翻转动作预留了足够的运动空间，避免粉尘长期堆积在阀体内腔卡滞翻板动作。作为被动式触发的隔爆部件，

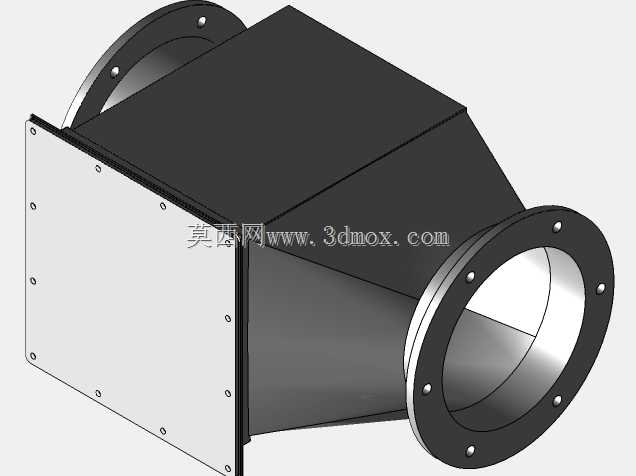

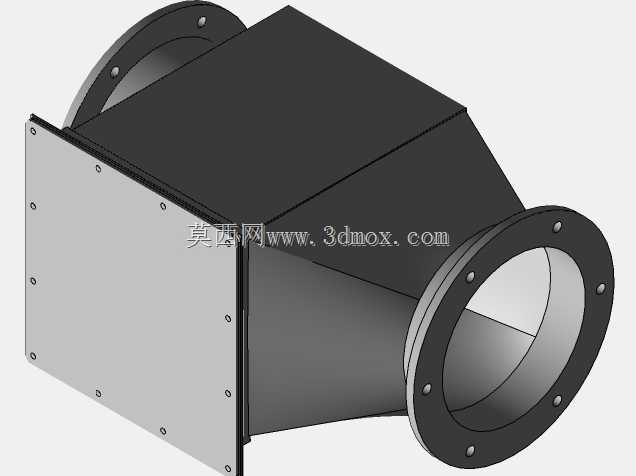

　　它不需要额外的传感器、气源或者电控系统配合，正常生产工况下，管道内的通风气流会将翻板维持在开启导通状态，含尘气流可以顺畅通过阀体，不会影响除尘系统的正常运行；一旦管道内发生粉尘爆炸，传播过来的爆炸压力波会先于火焰到达阀体位置，瞬间推动翻板克服自身配重与气流阻力快速翻转闭合，闭合后翻板会通过锁止结构保持在关闭位置，完全截断管道通路，后续跟进的火焰就会被阻隔在阀的一侧，无法继续沿管道传播，从根本上避免爆炸连锁反应的发生。做三维建模的时候要特别注意几个安装边界的尺寸控制：首先是两端法兰的端面间距，这个尺寸直接决定了管道安装时的预留长度，一旦偏差过大就会出现法兰对接错位、密封垫压合不严的问题；其次是阀体顶部的检修盖板尺寸，

　　这个盖板是后期运维时清理阀内积尘、检查翻板转轴磨损情况的操作空间，建模时要保证盖板与阀体的连接螺栓孔位对齐，同时预留足够的密封槽深度，保证盖板安装后的密封性，避免正常通风时出现漏风泄压的问题；另外要注意翻板的转轴位置与转动角度范围，翻板开启时要完全贴靠在阀体内壁的导流面上，不能突出到流道内部造成额外的风阻，闭合时要完全贴合阀座的密封面，保证隔爆时的密封阻隔效果，不能出现缝隙让火焰穿透。在实际选型适配时，这款阀的公称通径为150mm，适合匹配风量在对应区间的除尘支管段安装，安装时要注意阀体上标注的介质流向箭头，必须和管道内的正常气流方向保持一致，如果装反的话，正常通风时翻板无法维持开启状态，会直接堵死管道造成除尘系统失效，

　　同时要保证安装位置前后留有足够的直管段，避免弯头、变径等部件产生的紊流影响翻板的正常动作，也能保证爆炸压力波到达阀体时的作用力方向正对翻板，确保触发动作的可靠性。日常运维层面，建模时也要考虑到结构的拆装便利性，翻板与转轴的连接要采用快拆结构，方便定期检查翻板的密封面磨损情况，及时清理附着在翻板和阀体内壁的粉尘积垢，避免长期积尘导致翻板卡滞，在需要触发的时候无法正常闭合，失去隔爆防护的作用。
