英寸级金属材质气动隔膜泵结构设计

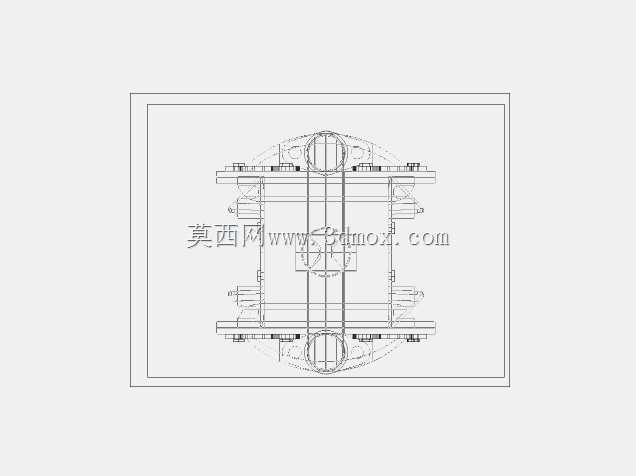

　　这款金属材质气动隔膜泵的三维结构，主要面向化工、涂装、污水处理等对泵体耐腐蚀性、耐磨性能有要求的流体输送场景，可适配含少量颗粒的介质输送工况，避免常规叶轮泵在输送含杂质流体时出现的叶轮卡滞、磨损过快问题。从结构设计来看，整体采用对称式腔体布局，两侧隔膜通过中心连杆联动，依靠压缩空气作为动力源驱动隔膜往复形变，改变腔体内部容积完成介质的吸入与排出，无需电力驱动组件，在防爆要求较高的作业场景中可规避电气打火风险。泵体进出口采用同轴向布局设计，管路对接时无需额外调整管线走向，可直接适配现有同通径管路的安装位，底部的支撑脚预留了标准安装孔位，安装时可通过螺栓直接固定在设备机架或者混凝土基座上，支撑脚的高度经过测算，

　　可保证泵体运行时的振动不会直接传递到连接管路，降低管路接口松动泄漏的概率。泵体的连接螺栓采用均匀圆周排布，在拆解维护时可按对角顺序松开螺栓即可分离泵壳与隔膜组件，更换易损件时无需将整个泵从管路上完全拆下，可大幅缩短现场维护的停机时间。进出液口的流道做了圆弧过渡处理，减少介质在流道内的阻力损失，同时避免颗粒介质在流道拐角处堆积造成堵塞。气阀组件集成在泵体中部的腔体内，整体做了密封处理，可防止外界粉尘、水汽进入气阀内部造成阀芯卡滞，适配多粉尘、高湿度的车间作业环境。从安装边界来看，该泵的整体外形尺寸适配小流量流体输送工位的安装空间，两侧的腔体凸起部分预留了足够的操作空间，日常检查隔膜状态时无需拆除周边相邻设备即可完成外观检视。

　　金属材质的泵壳可承受一定的管路应力，在管路存在轻微错位时不会出现泵壳开裂的问题，相比塑料材质的隔膜泵，其抗外力冲击性能更强，适合在作业环境相对复杂、存在设备磕碰风险的生产车间使用。隔膜的压边结构采用全包覆设计，可避免介质直接接触隔膜的固定压边位置，减少介质对压边部位的腐蚀，延长隔膜的整体使用寿命。
