筒仓用水平仓顶通风装置结构设计

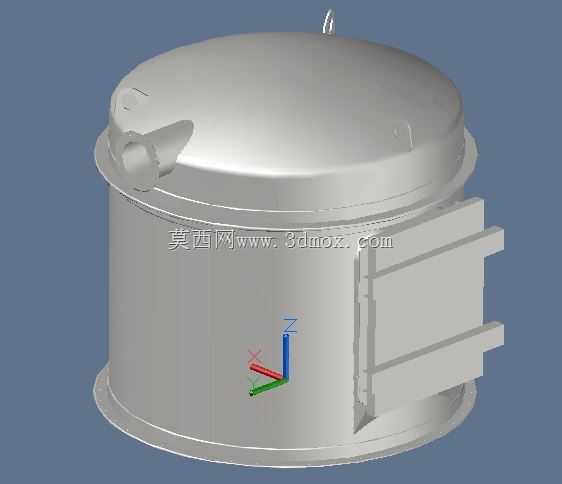

　　该通风装置主要适配粮食、粉体物料存储类筒仓及大型立式储料容器，安装于仓顶位置，承担仓内外气体交换、平衡仓内压差的核心作用，避免仓内物料因温湿度积聚出现霉变、结露，同时防止仓内进料、出料过程中因气压差造成的仓体结构受力异常。从结构设计来看，整体采用立式圆筒加穹顶盖的构型，底部设置与仓顶预埋法兰匹配的连接边，安装时可直接与仓顶预留洞口对位固定，无需额外制作复杂转接构件，安装边界与常规筒仓仓顶预留的圆形通洞尺寸适配，现场施工时仅需完成法兰对位、密封垫铺设及紧固件锁紧即可完成装配。侧面设置的侧向通风格栅结构采用外凸式设计，可在保证通风通流面积的前提下，避免外部雨水、杂物直接落入仓内，格栅的导流角度经过适配，

　　可在常规风压下引导气流平缓进入仓内，避免直吹造成仓顶位置物料飞散。穹顶式上盖采用圆弧过渡设计，可快速排走仓顶积水，减少积水渗漏风险，盖体与筒体的连接采用快拆式卡扣结构，日常检修时无需动用大型吊装设备即可开启盖体，完成内部防虫网、防尘滤网的更换清理。建模过程中所有结构均采用实体特征构建，未使用曲面或面域简化，各连接部位的法兰厚度、卡扣配合尺寸、格栅通流间隙均按照实际工程应用的常规参数设置，可直接用于结构受力校核、安装干涉检查，也可作为同类型仓储通风设备选型的参考模型。在实际工况应用中，该类通风口通常会根据仓体容积匹配对应数量，单台设备的通流能力可覆盖一定容积范围的仓体换气需求，侧向通风口的朝向可根据现场常年主导风向调整安装角度，

　　最大化提升自然通风效率，减少仓内机械通风的能耗。筒体与盖体的边缘均做了卷边强化处理，可提升整体结构刚度，避免户外长期使用受风压、温度变化影响出现结构变形，底部连接法兰预留的螺栓孔位采用均匀环形排布，适配不同标准的仓顶法兰安装孔距，降低现场安装的适配难度。
