3英寸Wilden PX15 Saniflo HS双隔膜泵结构

　　这款3英寸规格的气动双隔膜泵，在食品加工、制药、市政污废处理、精细化工等对流体输送有卫生要求或含颗粒介质输送需求的场景中适配性极强，区别于普通离心泵无法输送含固介质、易空转损坏的短板，双隔膜结构依靠两侧隔膜往复形变改变腔室容积完成吸排动作，无需灌泵引水，空转状态下也不会出现密封件烧损、叶轮气蚀的问题，可胜任短时间断流、介质含软性颗粒的输送工况。从结构设计逻辑来看，该泵采用Pro Flo X系列配气机构，气路换向结构做了耐磨优化，减少了常规气动隔膜泵高频换向时的阀芯磨损问题，降低长期运行的故障频次；过流部分采用316不锈钢材质，接触介质的腔体内壁做了圆弧过渡处理，无卫生死角，满足卫生级场景的CIP清洗要求，不会出现介质残留积垢的问题。

　　端口采用3英寸FNPT内螺纹连接形式，现场配管时可直接匹配同规格的NPT外螺纹管路接头，无需额外做转接法兰加工，减少管路安装的额外配件成本。安装边界方面，泵体底部采用一体式冲压成型的支撑脚架，脚架上预留了四个螺栓固定孔，安装时可直接通过螺栓将泵体固定在钢制机架或者混凝土基础面上，固定孔的孔位间距经过标准化设计，可适配多数常规泵类安装基座的预留孔位，无需现场重新打孔调整。泵体进出口采用同侧上下排布的管路布局，进出口中心距、泵体整体宽度、高度的尺寸控制紧凑，在狭小的设备间、移动泵车、集成式流体处理撬块上安装时，不会占用过多的安装空间，周边预留150mm左右的操作空间即可完成日常的气路连接、膜片检查、紧固件紧固等维护操作。性能参数上，

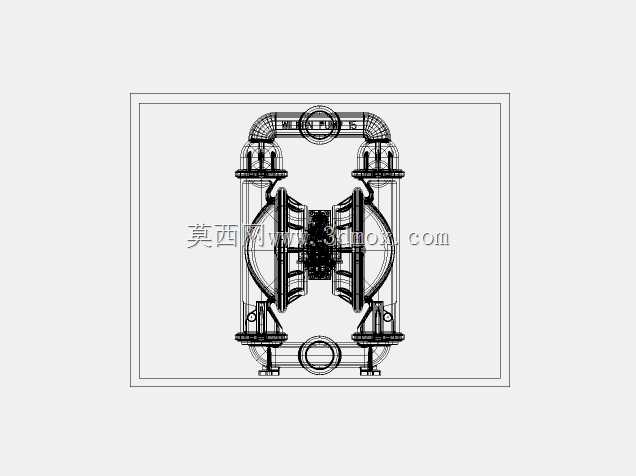

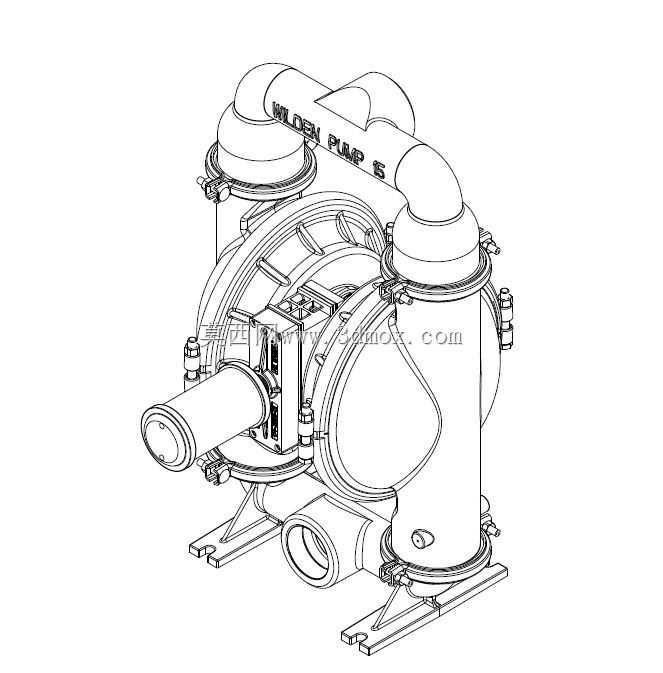

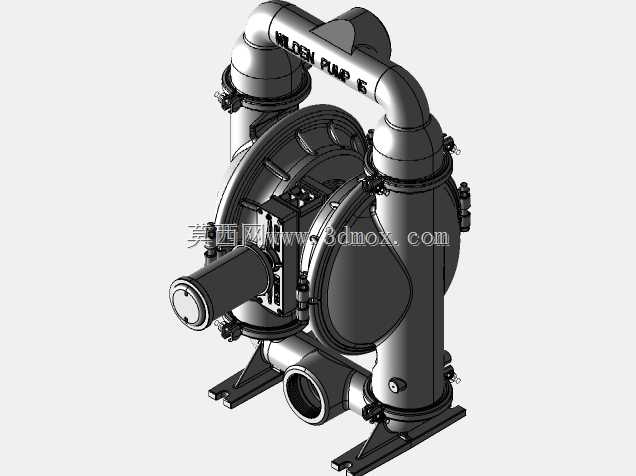

　　该泵最大流量可达874lpm，最大工作压力为8.6BAR，可覆盖多数中低压力、大流量的流体输送需求，输送高粘度流体、含细小固体颗粒的浆料时，不会出现叶轮卡滞、流量骤降的问题，隔膜采用柔性耐腐材质，往复运动时的形变量可抵消介质中颗粒的冲击，延长过流部件的使用寿命。建模过程中，对泵体的配气阀块、隔膜压盘、进出口管汇、支撑脚架、紧固件等所有外部结构都做了等比例还原，各部件的装配间隙、连接位置都和实物保持一致，结构设计人员在做流体系统集成、管路布局设计时，可直接调用该模型做干涉检查、安装空间校核，避免现场安装时出现管路碰撞、操作空间不足的问题。
