弗里斯塔姆FKL-20卫生级环向活塞容积泵

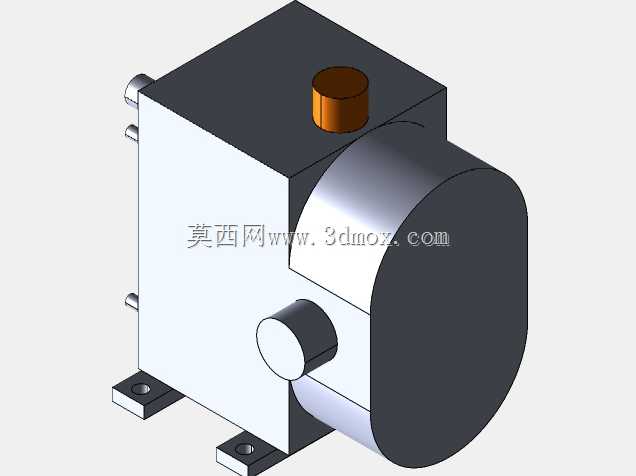

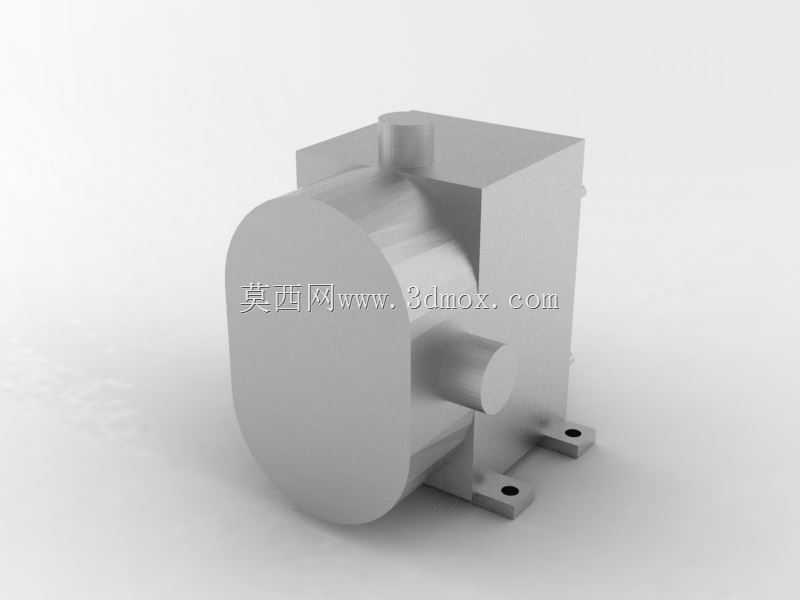

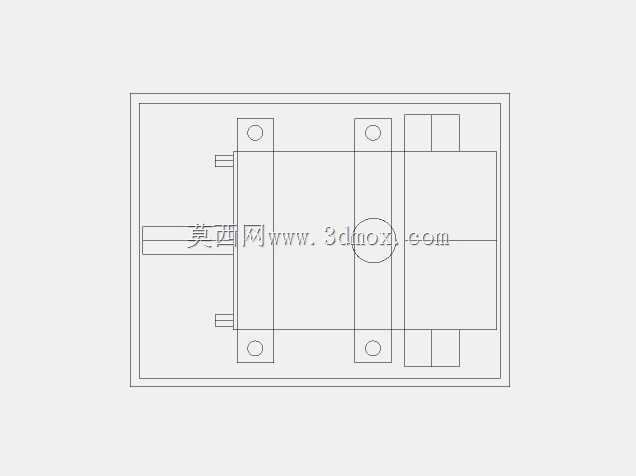

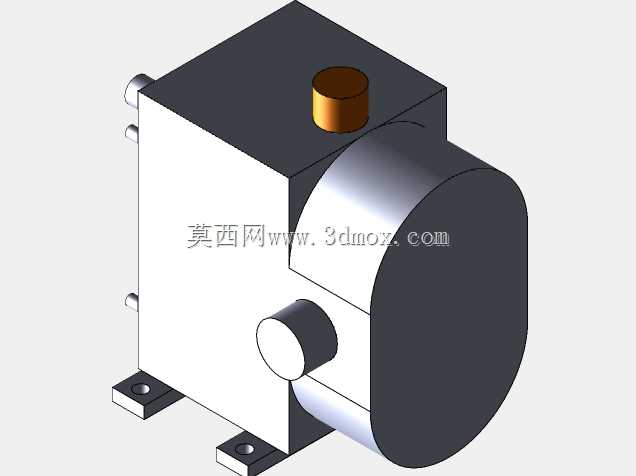

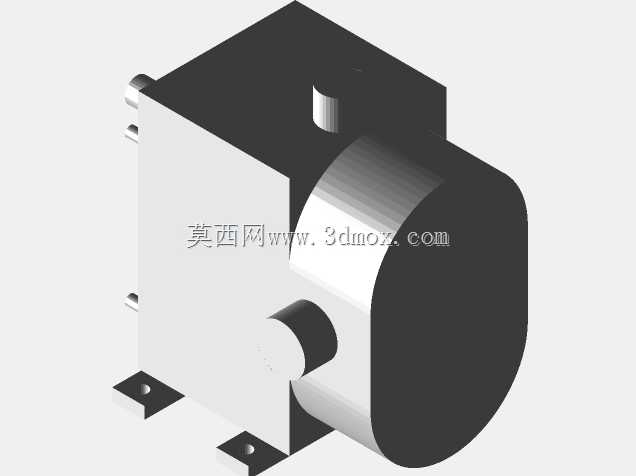

　　这款环向活塞容积泵的建模过程，最先敲定的是安装脚的孔位基准——两个带安装孔的支脚直接和泵体主体铸为一体，孔位间距、孔径都严格匹配卫生级流体管线的通用安装支架规格，安装面做了0.2mm的平面度公差预留，避免现场安装时出现密封面错位漏液的问题。泵体的主体腔体采用圆弧过渡的厚壁结构，没有直角死角，这是卫生级流体设备的核心设计要求，不管是输送乳制品、生物医药原液还是食品级酱料，CIP清洗时都不会残留介质积垢，整个流道的内壁粗糙度建模时预留了Ra0.8的抛光余量，完全符合食品接触级设备的卫生规范。

　　从功能逻辑上看，环向活塞的结构区别于传统往复泵，活塞做环向运动时的流量脉动更小，输送高粘度介质时不会出现断流或者介质剪切破坏的问题，对于那些对物料完整性要求高的场景，比如输送含果粒的饮品、粘稠的药膏基质，这种结构的优势远高于普通离心泵。建模时特意把活塞和腔体的配合间隙控制在0.05mm，既保证运动时不会出现卡滞，又能控制容积效率在92%以上，避免内泄导致的流量损失。

　　泵体的进出液接口采用标准的卫生级快装接口尺寸，和行业通用的卡箍规格完全匹配，现场接管时不需要额外做转接件，接口的密封槽深度、宽度都按照卫生级密封圈的标准尺寸设计，安装时不会出现密封圈偏移、挤出现象。驱动端的轴伸尺寸做了通用化设计，能匹配标准的减速电机输出轴，键槽尺寸符合通用传动件的公差要求，用户选型时不需要额外定制连接轴套。

　　整个泵体的外形没有多余的突出结构，外部轮廓做了大圆角处理，一方面是铸造时的拔模需求，另一方面日常清洁设备外表面时不会有清洁死角，符合洁净车间的设备管理要求。安装支脚的高度预留了足够的管线操作空间，底部和安装面之间留有20mm的间隙，方便日常巡检时检查密封点的渗漏情况，也不会因为地面积液浸泡泵体底座造成腐蚀。

　　建模时对所有运动部件的运动包络都做了干涉检查，活塞在全行程运动时和腔体内壁、端盖都不会出现刮擦，端盖的连接螺栓孔位均匀分布，拧紧时能保证密封面受力均匀，不会出现局部密封压合不实的问题。考虑到卫生级设备经常需要拆解清洗，所有连接部位的拆卸空间都做了预留，用常规扳手就能完成拆解，不需要特殊工装，日常维护的效率很高。
