1寸Wilden PX4系列Saniflo FDA金属隔膜泵

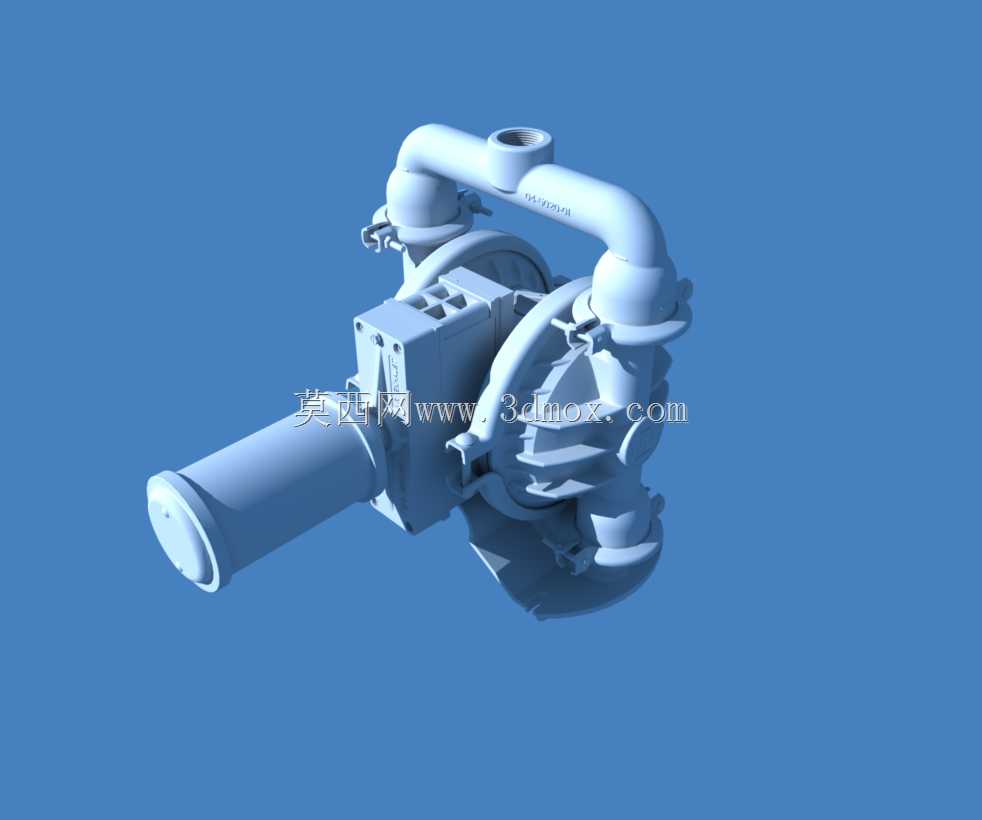

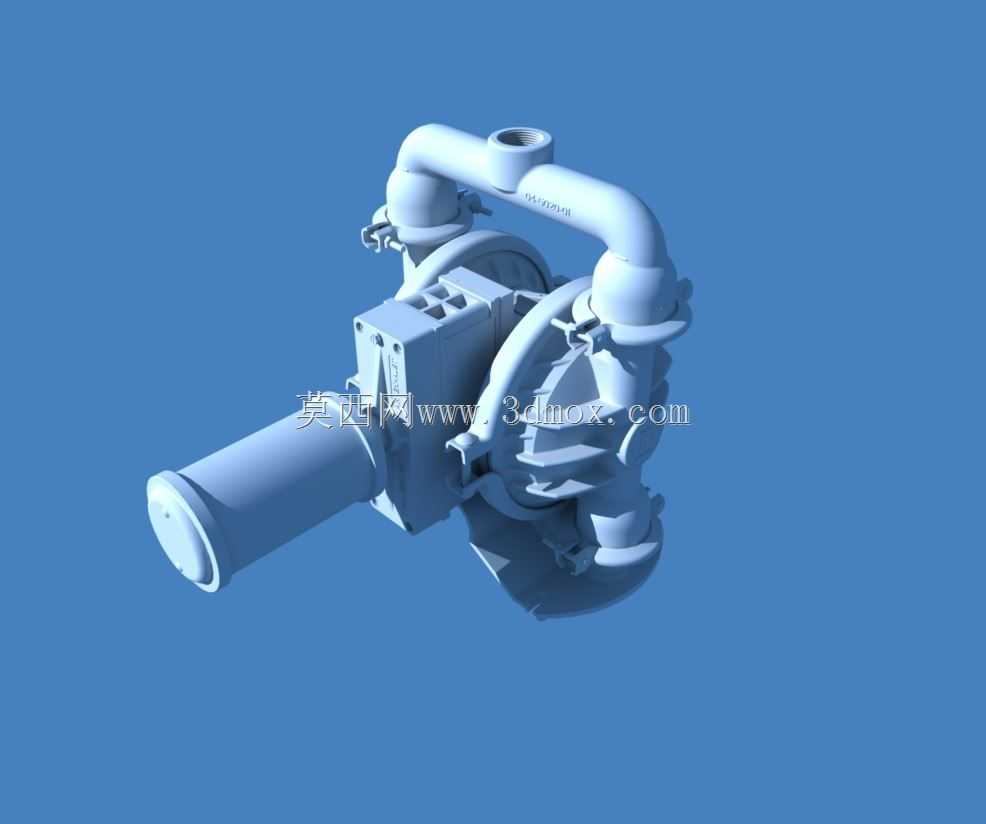

　　这款气动双隔膜泵的三维结构完整还原了Wilden PX4系列卫生级金属泵的实体特征，建模过程中优先考虑了流体输送场景下的安装适配需求，所有接口位置、腔体轮廓均按照实物测绘比例还原，没有做简化处理。从实际应用场景来看，该类泵体主要面向对卫生等级有要求的流体输送工况，比如食品加工领域的酱料、饮品输送，制药行业的药剂、料液转运，凭借气动驱动的特性，可在有防爆要求的车间环境中使用，不需要额外配置电气防护组件，相比电动泵的适配场景更灵活。

　　从功能特性来看，该泵采用Pro-Flo X系列配气结构，空气驱动的工作模式无需灌泵引水，可实现空载启动不会损坏内部构件，输送过程中不会产生电火花，适配易燃易爆流体的输送需求。泵体主体采用316不锈钢材质打造，过流部件表面做了卫生级抛光处理，没有卫生死角，便于日常清洗消毒，符合FDA卫生规范要求，可接触食品、医药类介质不会造成污染。流量参数覆盖最高327LPM的输送能力，最大工作压力可达8.6Bar，可满足中短距离的流体提升、管路输送需求，同时隔膜的往复运动结构可输送含一定颗粒杂质的介质，不会出现叶轮泵类的卡滞、磨损过快问题。

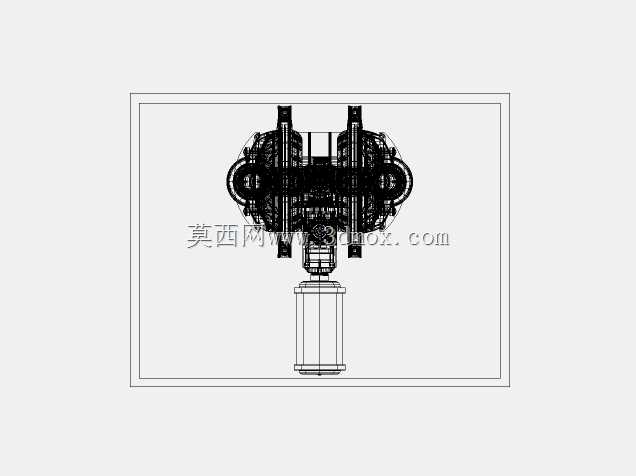

　　设计思路上，建模时优先还原了泵体的安装边界尺寸，1寸FNPT螺纹接口的位置、进出液口的中心距、泵脚的安装孔位都严格对应实物参数，方便设计人员直接将该模型导入产线布局图中做管路排布、安装空间校核，不需要二次测量尺寸。整体外形采用对称式结构布局，气阀室位于泵体中部，两侧隔膜腔对称分布，进出液口可根据安装需求调整方向，适配不同走向的管路布局，减少现场安装的改造成本。泵体的外部管路、紧固件位置都做了等比例还原，没有省略小的结构细节，方便结构设计人员参考其密封结构、连接方式做同类产品的改型设计，也可用于维修场景下的备件拆解演示，帮助运维人员快速理解泵体的装配逻辑。

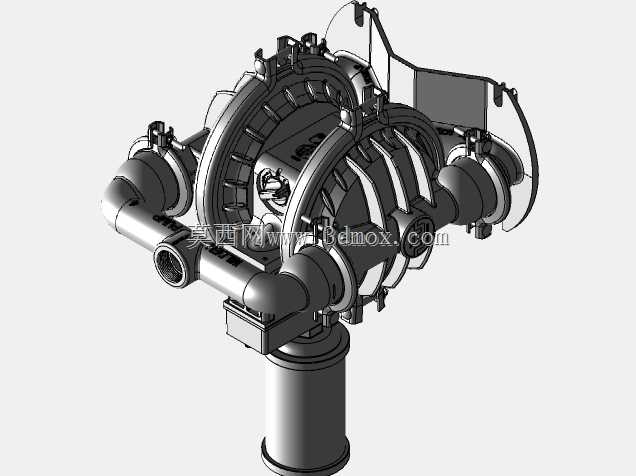

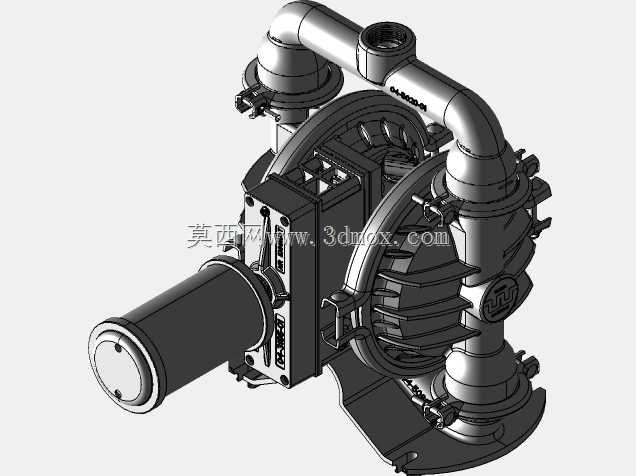

　　在安装边界方面，该模型保留了泵体所有外凸结构的轮廓尺寸，包括侧面的气路接口、顶部的提吊结构、底部的支撑脚尺寸，在做产线三维布局时，可直接用于干涉检查，避免后期安装时出现与周边设备、管路的空间冲突。隔膜腔的外部加强筋结构也做了完整还原，可直观看到泵体的受力结构分布，对于需要做泵体支撑托架设计的人员来说，可直接参考其外形轮廓做适配的固定结构，不需要反复核对实物尺寸。
