FMI QDX危险负载泵结构设计

　　这款危险负载泵的三维结构设计，核心面向化工流体输送、实验室试剂精准加注、小流量高危介质传输场景，在涉及腐蚀性、易挥发或者对流量稳定性要求极高的流体输送工况中，这类固定转速的正位移泵能够避免普通离心泵容易出现的流量脉动、介质泄漏风险，适配小口径导管连接的尾纤式引出管路，在精细化工加料、实验室分析仪器配套、小型药剂输送生产线中都有明确的应用定位。从结构设计逻辑来看，泵体采用锥段过渡的筒体集成布局，将驱动电机与泵头直连集成在同一安装底座上，没有额外的联轴器外置结构，既压缩了整体安装占用空间，也减少了传动环节的故障点，电机采用全封闭式风扇冷却结构，能够在有少量粉尘、轻度腐蚀性气体的工业环境下长期运行，避免外界杂质进入电机绕组影响绝缘性能。

　　设计过程中对安装边界做了明确的尺寸约束，整体长宽高尺寸控制在451mm×175mm×216mm范围内，安装底座预留了标准的固定孔位，不需要额外制作过渡安装板就可以直接固定在设备机架或者操作平台上，转运重量控制在23kg，单人即可完成设备的移位与安装作业，不需要额外的吊装辅助。电气接口部分兼容115V与230V两种交流供电规格，对应60Hz供电频率下的不同运行电流参数，电机采用滚珠轴承支撑结构，额定运行转速1725RPM，输出扭矩稳定，能够在长期连续运行工况下保持转速波动在允许范围内，保证输出流量的稳定性。泵头部分的结构设计充分考虑了危险介质输送的密封需求，过流部件的密封结构采用多重静密封配合，没有外露的动密封点，

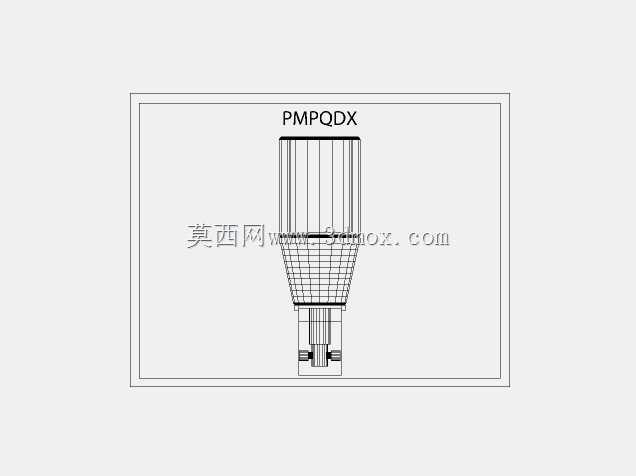

　　能够降低危险介质泄漏的概率，适配UL相关安全规范要求，在涉及易燃易爆、有毒有害小流量介质输送的场景中，能够满足基础的安全防护要求。从建模细节来看，整个模型还原了泵体的外部安装特征、电机散热筋结构、泵头的管路连接接口、底座的安装孔位等关键结构，能够直接用于设备布局的干涉检查、安装工位的空间预留校核，也可以作为同类泵型结构优化的参考基准，帮助结构设计人员快速完成配套设备的布局设计，减少重复建模的工作量。
