两端收窄中间鼓型双锥螺旋弹簧结构

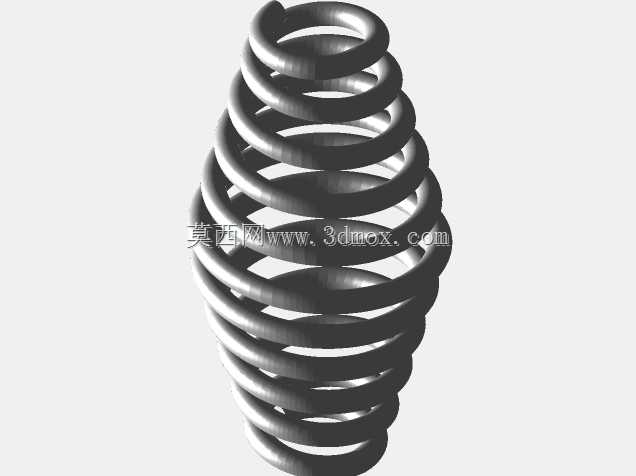

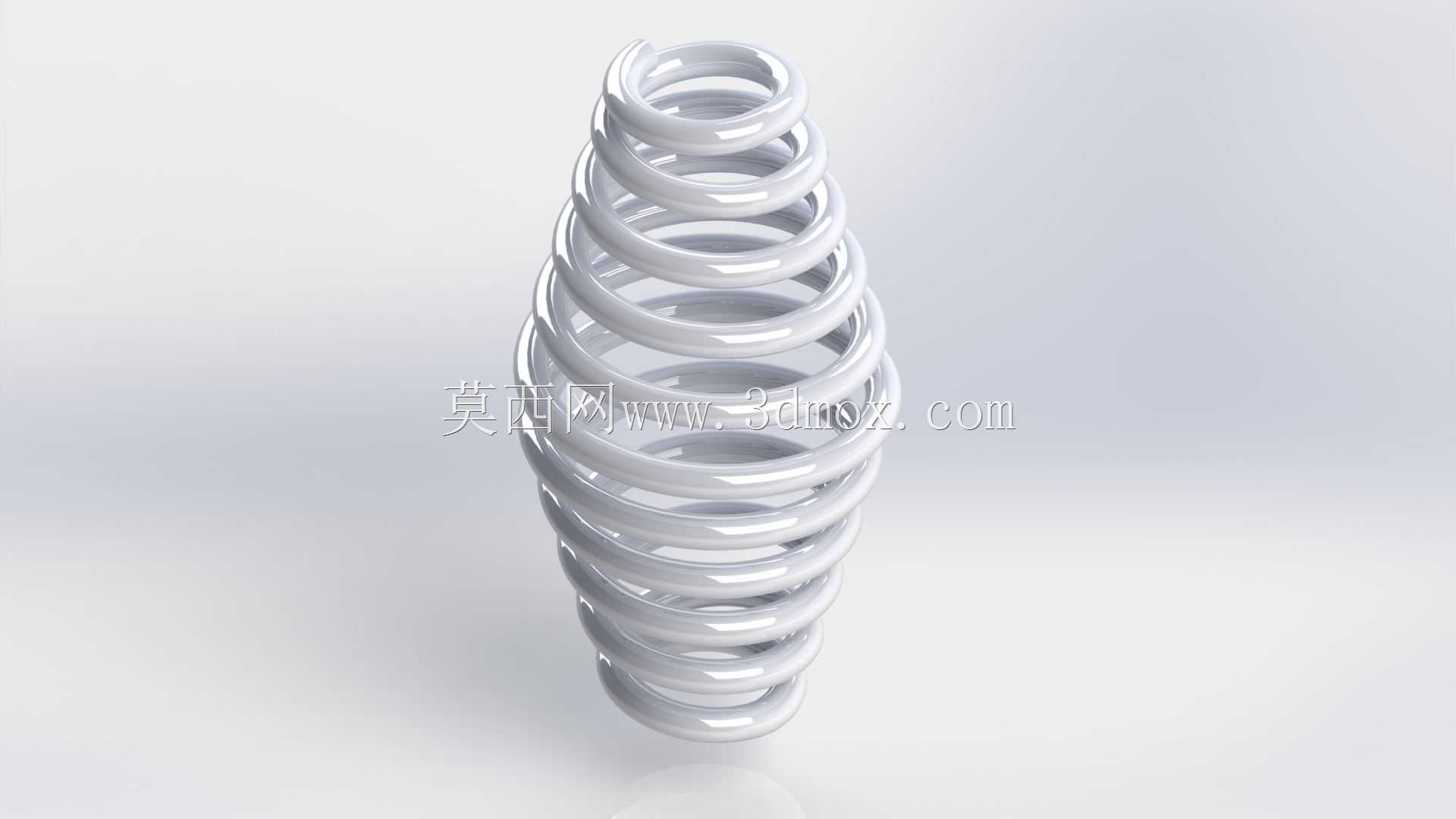

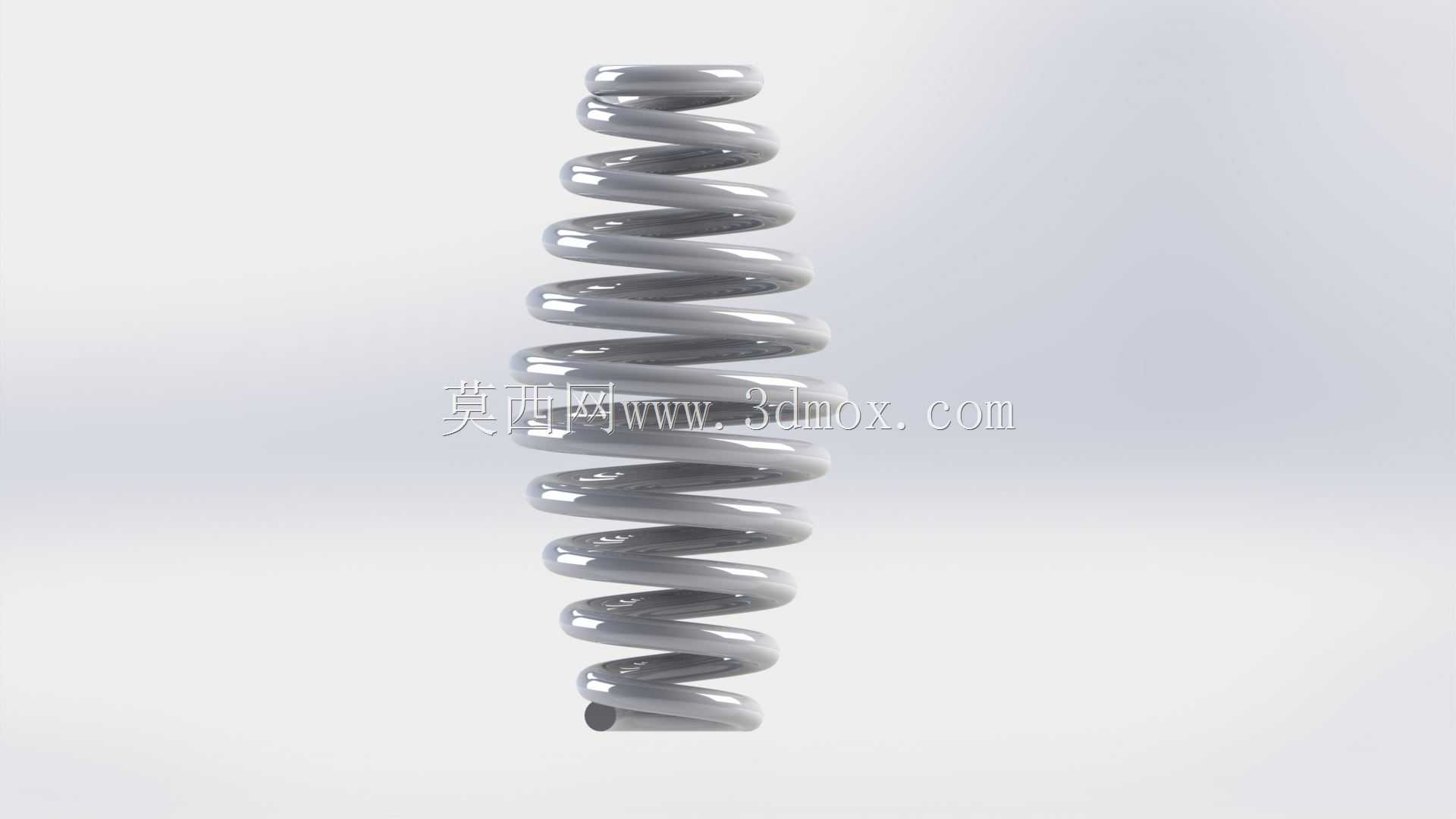

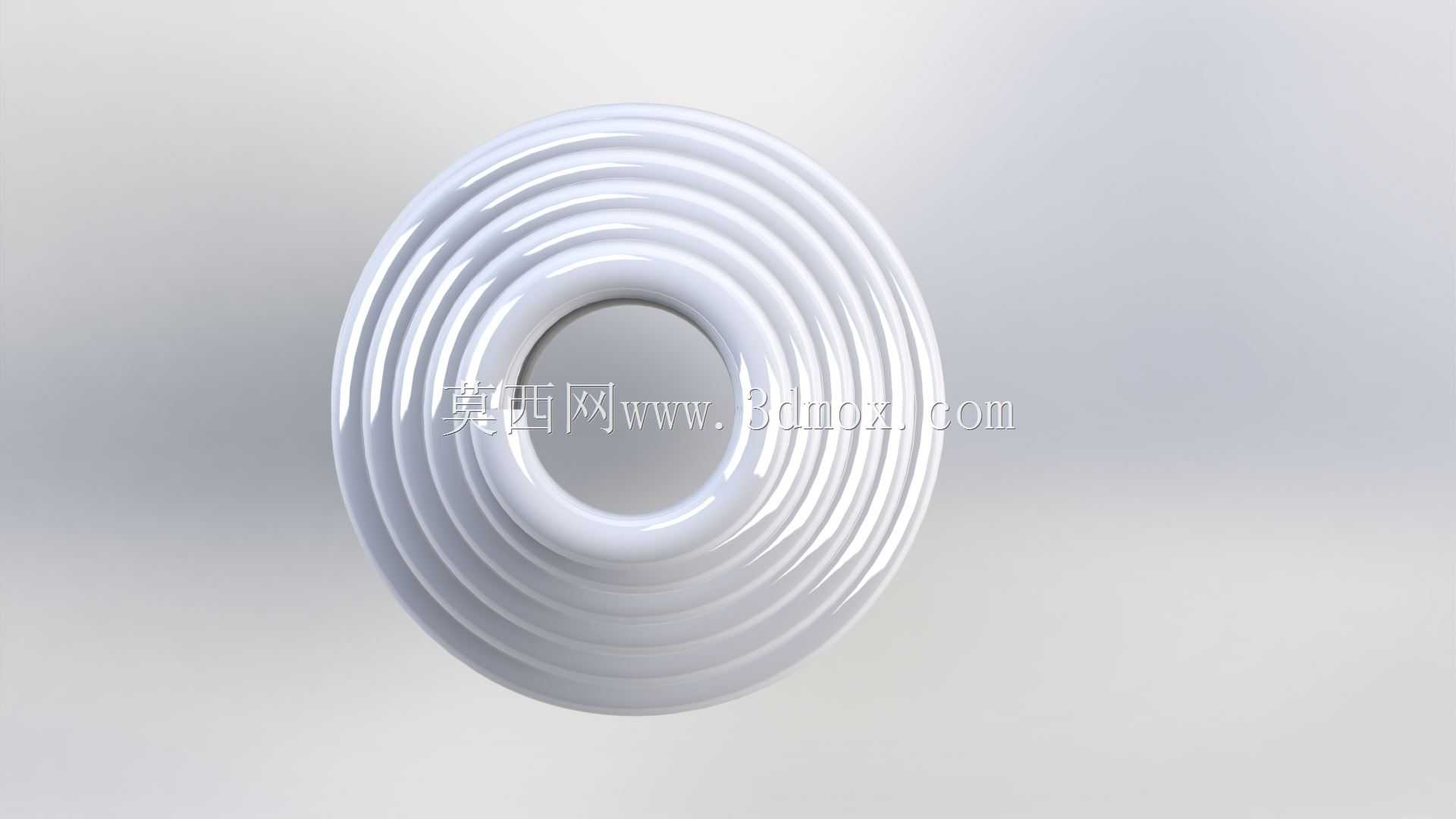

　　这类双锥形螺旋弹簧在常规缓冲、复位场景里有独特的适配优势，和普通圆柱螺旋弹簧不同，它的簧圈直径从两端向中间逐步增大，整体呈现橄榄形的轮廓，这种结构特性决定了它的刚度是非线性的，压缩过程中随着行程增加，刚度会逐步上升，不会像等径圆柱弹簧那样全程刚度保持恒定，很适合需要变刚度缓冲的安装位。

　　从实际应用场景来看，这类弹簧常被用在空间受限、需要渐进式缓冲的通讯设备内部结构、小型消费电子的按键复位结构、轻载离合机构里，也有部分小型气动元件的复位端会选用这类结构，因为两端直径小，不需要额外做很大的弹簧座定位，中间大直径的簧圈能提供更稳定的横向抗偏载能力，压缩过程中不容易出现侧向弯折的问题，比同自由高度的圆柱弹簧抗失稳能力强不少。

　　设计这类弹簧的时候，首先要确认两端的安装边界，两端的小直径簧圈要和安装位的定位凸台匹配，通常两端会做半圈到一圈的并圈磨平处理，保证安装后端面和支撑面完全贴合，不会出现装配倾斜。簧圈的螺距从两端到中间可以做等螺距设计，也可以根据刚度需求做变螺距调整，等螺距的双锥弹簧加工难度更低，常规的弹簧卷制设备就能生产，变螺距的则可以进一步调整刚度曲线，匹配更特殊的载荷行程要求。

　　尺寸设计上要重点关注几个边界：自由状态下的总长度要匹配安装腔的深度，避免预压后出现并圈死点；中间最大直径要小于安装腔的内径，预留出压缩过程中簧圈径向膨胀的间隙，防止压缩时簧圈蹭到腔壁产生卡滞；两端的支撑圈内径要和定位轴或者凸台的外径做小间隙配合，间隙控制在0.1-0.2mm即可，间隙太大容易出现安装偏移，太小则会导致装配困难。

　　实际选型使用的时候要注意，这类弹簧因为是变径结构，不能直接套用圆柱弹簧的刚度计算公式，需要通过逐圈刚度叠加的方式计算载荷行程曲线，或者直接通过三维建模导入有限元模块做压缩仿真，确认全行程内的应力都在材料许用应力范围内，避免出现早期疲劳断裂。另外这类弹簧的表面处理要根据使用环境选择，常规室内干燥环境做镀锌钝化即可，有腐蚀风险的场景可以选用不锈钢材料卷制，或者做电泳、喷塑处理，提升耐蚀性能。

　　建模的时候要注意螺旋线的生成逻辑，不能直接用普通圆柱螺旋线，需要先绘制一条和轮廓匹配的锥形引导线，再让簧丝截面沿着变径螺旋线扫描生成，两端的并圈部分要单独调整螺旋线的螺距，保证端面平整，和实际加工出来的零件形态一致，这样导出的工程图或者装配模型才能直接用于结构干涉检查，不会出现装配仿真时的尺寸偏差。
