汽车车门用合页式金属铰链结构设计

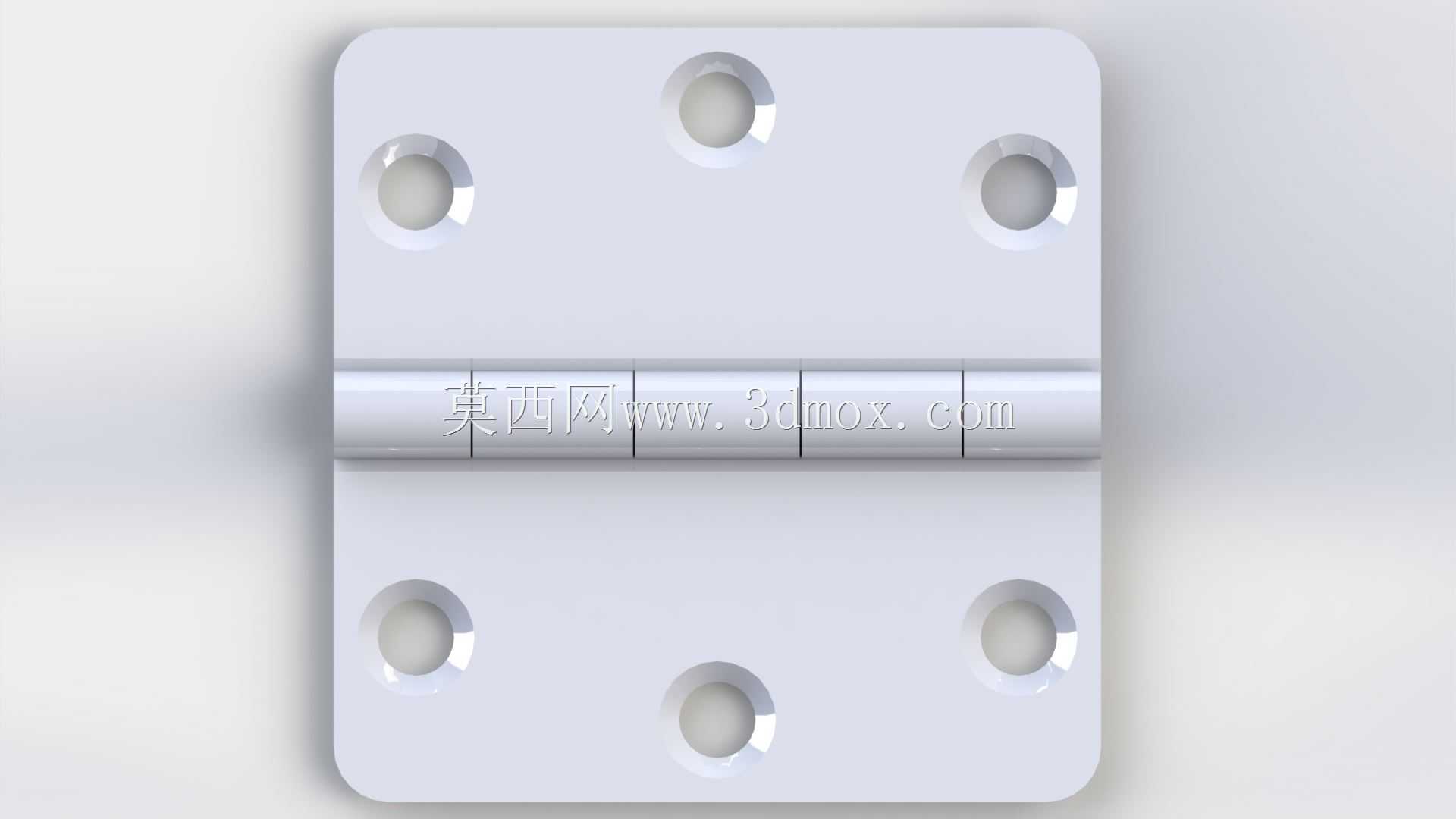

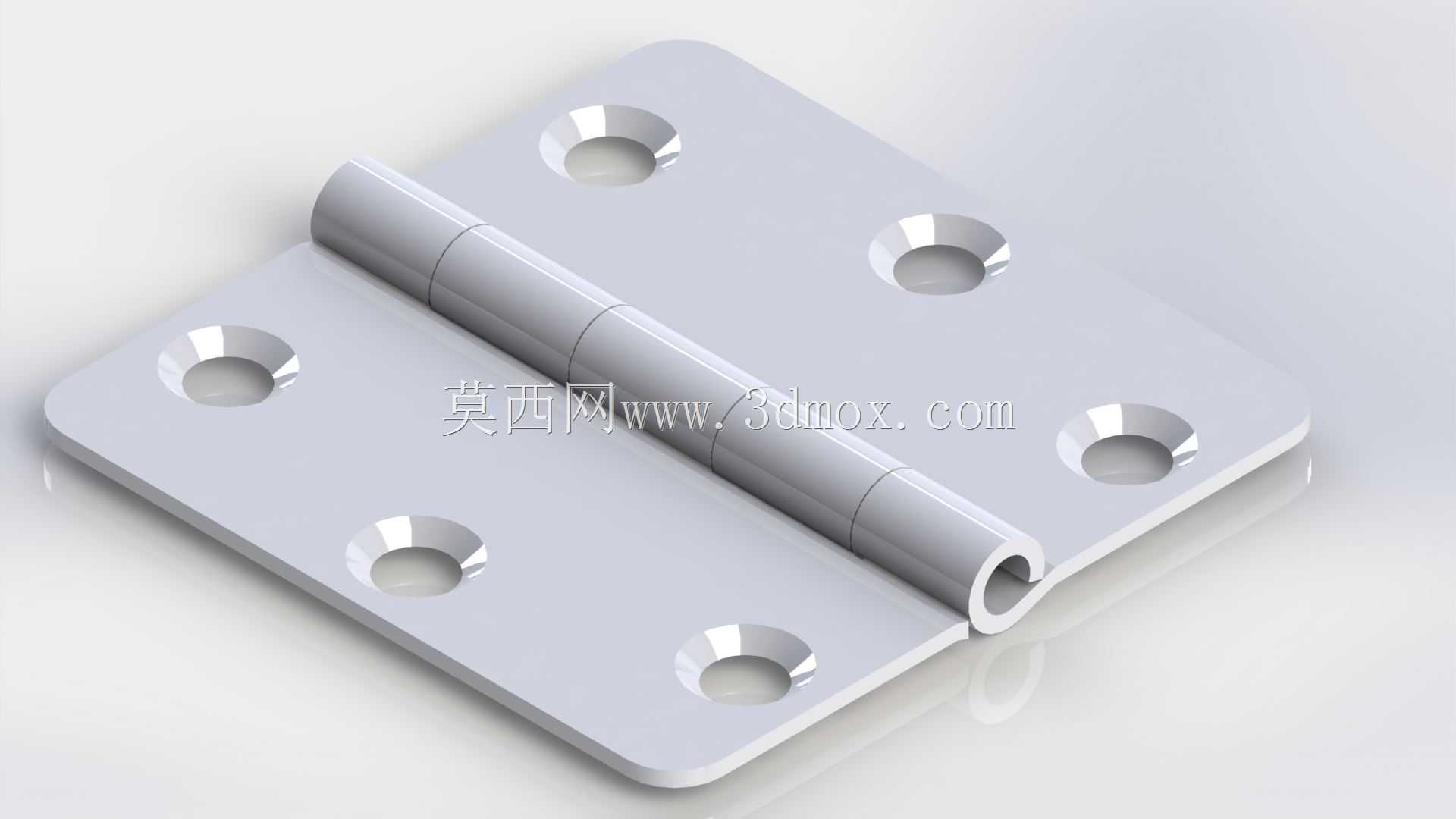

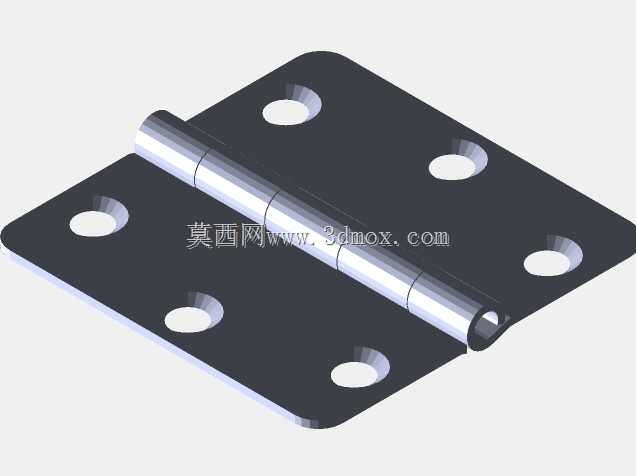

　　这款金属铰接构件主要应用于乘用车辆车门与车身侧围的活动连接场景，承担车门开合过程中的载荷传递与转动导向作用，日常使用中需要承受车门自重带来的静态载荷，以及车辆行驶颠簸、开关门冲击带来的动态交变载荷，同时要保证车门开合过程的转动顺畅度，避免出现卡滞、旷量过大的问题。从结构设计来看，该铰链采用经典的双页片铰接形式，两个页片分别对应车门安装侧与车身安装侧，中间通过卷制的筒状轴套配合销轴实现转动副，页片上共设置六个沉头安装孔，每侧三个孔位呈三角形排布，这种排布方式可以在不额外增加页片尺寸的前提下，最大化安装后的连接稳定性，避免长期使用后页片出现松动移位，沉孔设计可以让安装螺栓的头部完全没入页片平面，不会突出表面干涉车门与侧围的装配间隙。

　　设计过程中首先确定了转动副的配合间隙，轴套与销轴之间采用基孔制间隙配合，间隙值控制在0.02-0.04mm之间，既保证转动时无卡滞，又能将径向旷量控制在可接受范围内，避免车门开合时出现晃动异响。页片的厚度根据车门常规自重载荷做了等强度优化，在安装孔周边做了局部加厚处理，其余区域做了适度的减薄，在保证结构强度满足10万次以上开合疲劳寿命的前提下，尽可能降低构件自身重量，符合汽车零部件轻量化的设计趋势。安装边界方面，两个页片处于闭合状态时整体为平整矩形结构，合模后总厚度不超过12mm，适配多数紧凑型家用车车门与侧围之间的安装间隙，安装孔的孔距按照主流车型的安装点位做了通用化设计，孔位公差控制在±0.1mm，

　　能够直接适配多数同级别车型的原有安装位，不需要额外对车身或车门做打孔修改。转动角度范围设置为0-75度，完全覆盖日常用车时车门开合的常用角度，在最大开合角度处设置了隐性的限位接触面，避免车门开度过大碰撞到周边障碍物，同时页片的边缘全部做了R2的圆角处理，避免安装和使用过程中锐边划伤装配人员或车主。材质选用常用的冷轧低碳钢，表面做镀锌钝化处理，能够满足整车使用周期内的防腐蚀要求，不需要额外做表面防护处理，适合批量冲压生产，加工成本可控，装配时只需要将两侧页片分别贴合到对应的安装面，穿入对应规格的沉头螺栓拧紧即可完成安装，不需要额外的调整工序，装配效率较高。
