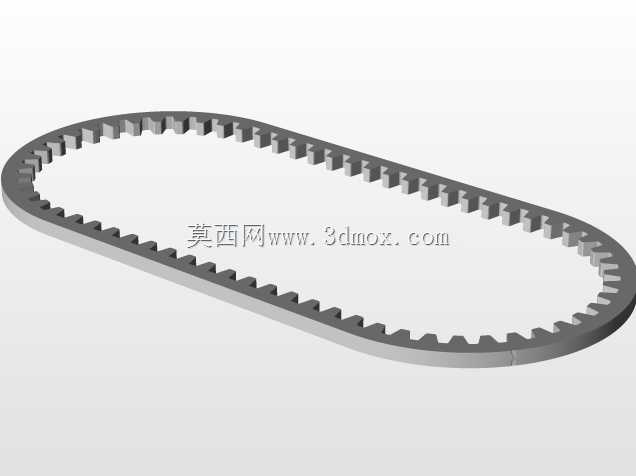

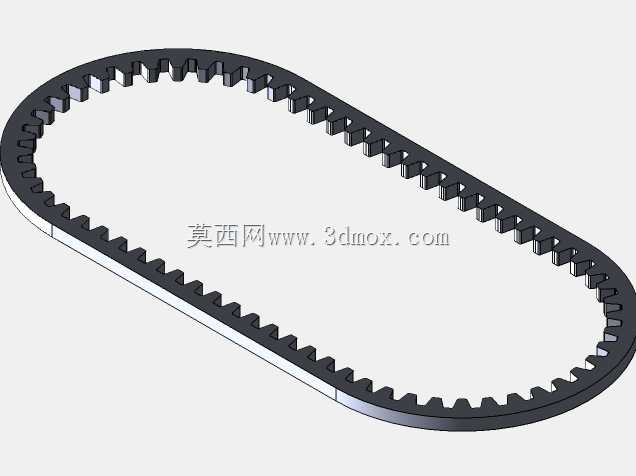

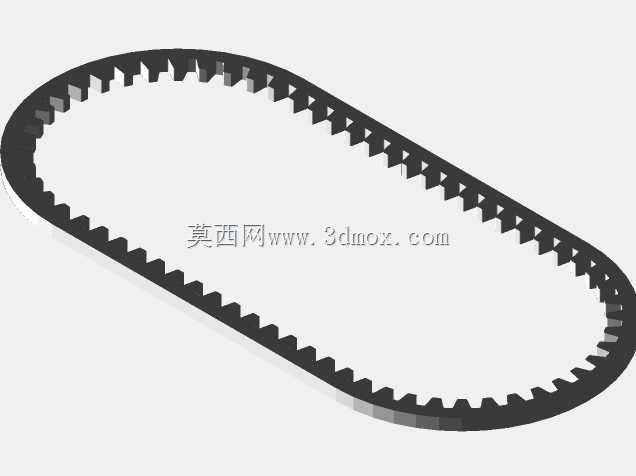

这类环形内齿槽结构是同步齿形带的核心成型特征,在轻工自动化输送、小型精密传动工位、办公设备走纸机构、消费电子组装线的间歇传动单元中应用十分广泛,区别于平带靠摩擦力传动的形式,内齿与带轮齿槽的啮合传动能保证严格的传动比,不会出现打滑丢转的问题,在需要精准相位匹配的传动场景中,这类结构的传动效率能稳定维持在较高水平,日常维护量远低于链条传动,不需要定期加注润滑脂,运行噪音也能控制在较低区间。设计这类内齿槽结构时,首先要匹配对应节距的同步带轮齿形参数,齿槽的齿廓曲线通常采用渐开线或者梯形齿廓,要保证齿侧啮合间隙控制在合理范围,间隙过大会导致传动回程误差增大,影响传动精度,间隙过小则会在带轮啮合、脱离的过程中出现卡滞、啃齿的问题,
加速带体磨损。环形带的整体周长公差需要严格控制,周长偏差过大会导致张紧力不均匀,运行过程中出现带体跑偏、单侧磨损加剧的问题,带体的截面厚度要匹配带轮的齿顶间隙,避免带体背部与张紧轮、护板发生运动干涉。内齿槽的齿根位置需要设计合理的过渡圆角,避免齿根应力集中导致带体在反复弯折过程中出现齿根断裂的问题,尤其是在小直径带轮的传动场景中,带体反复绕经带轮时的弯折应力会集中在齿根位置,圆角参数不合理会大幅缩短带体使用寿命。安装边界上,这类环形内齿带的安装需要预留足够的张紧调节行程,通常张紧轮的调节量要覆盖带体长度公差以及长期运行后的拉伸伸长量,带轮的平行度公差需要控制在合理范围内,避免带体运行过程中出现轴向窜动,
齿槽与带轮的啮合宽度要完全覆盖带轮齿宽,不能出现偏载啮合的情况。在传动负载匹配上,齿槽的接触面积要能传递额定负载下的剪切力,避免出现跳齿问题,针对不同的使用环境,齿槽的成型材质可以匹配不同的橡胶、聚氨酯配方,在有油污、粉尘的工况下,还需要对应设计带体防护罩,避免杂质嵌入齿槽导致啮合失效。
- 上一篇:可3D打印带齿圈挂装旋转三角环结构
- 下一篇:多组啮合联动趣味齿轮传动结构
- 全部评论(0)
- 模板大小: 7.2 MB
- 售价:5金币
- 下载次数: 31
- 系统要求: SOLIDWORKS,VRML / WRL,STEP / IGES,STL
- 软件分类: 通用机械零部件
