这套齿轮组合结构在设计时优先考虑了多齿组的啮合顺畅度,相邻齿轮的齿距公差控制在0.02mm以内,避免传动过程中出现卡滞或跳齿问题。从实际应用场景来看,这类紧凑排布的多齿轮联动结构,既可以作为机械原理教学的演示教具,帮助初学者直观理解外啮合齿轮的传动比变化、转向传递逻辑,也能作为桌面创意摆件的核心传动部件,搭配外部手动驱动结构实现连续的联动运转效果。

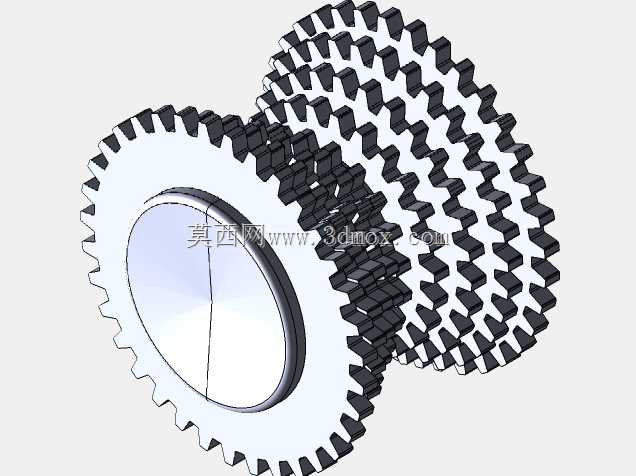

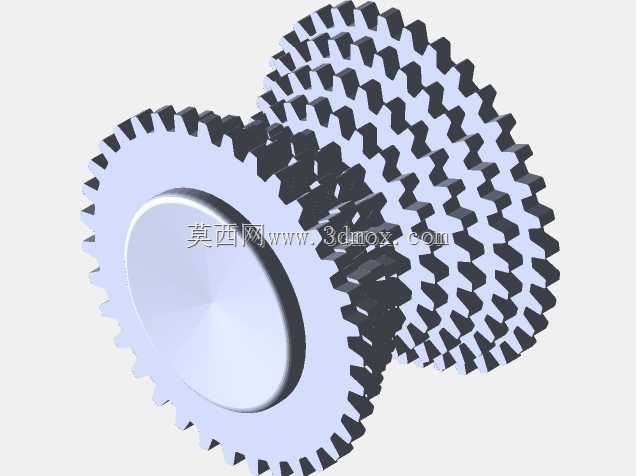

结构设计上,主体采用同轴叠层排布的多片齿轮与侧置单齿轮啮合的布局,叠层齿轮组的每一片齿轮齿数存在梯度差异,转动时不同层的齿轮线速度形成明显差速,视觉上能呈现出层次分明的动态效果。侧置的啮合齿轮作为动力输入端,中心预留了标准的轴孔安装位,可适配直径3mm-6mm的常规金属传动轴,轴孔边缘做了0.1mm的倒角处理,方便装配时轴件快速导入,也能减少长期转动带来的轴孔边缘磨损。
安装边界方面,整套齿轮组的最大外轮廓直径控制在80mm以内,轴向叠装总厚度不超过45mm,不需要额外预留过大的安装空间,可直接嵌入小型桌面装置的内部腔体。齿形采用标准渐开线直齿设计,压力角为通用的20度,齿顶高系数取1,这类参数的齿轮加工难度低,不管是3D打印快速打样,还是采用注塑工艺批量生产,都能保证较高的成型精度,装配时不需要对齿形做二次修配。
实际使用过程中,齿轮组的啮合侧隙预留了0.05mm的合理间隙,既不会因为间隙过大导致传动回程误差明显,也不会因为间隙过小出现转动阻力过大、齿面磨损加剧的问题。叠层齿轮的每一片之间都设计了0.2mm的定位凸台,装配时可以快速对齐各片齿轮的周向位置,避免叠装时出现齿位错位导致的啮合干涉。整套结构没有复杂的异形曲面,所有特征都采用规则的回转体与直齿特征,建模过程中参数化调整便捷,可根据实际使用需求快速修改齿数、齿厚、轴孔直径等核心参数,适配不同的传动比要求与安装尺寸限制。
- 上一篇:环形内齿同步传动带槽结构设计
- 下一篇:旋转车轮连杆传动机构结构设计
- 全部评论(0)
- 模板大小: 12.17 MB
- 售价:5金币
- 下载次数: 55
- 系统要求: VRML / WRL,SOLIDWORKS,STEP / IGES,SOLIDWORKS
- 软件分类: 通用机械零部件
