铰接式圆柱夹持执行组件结构设计

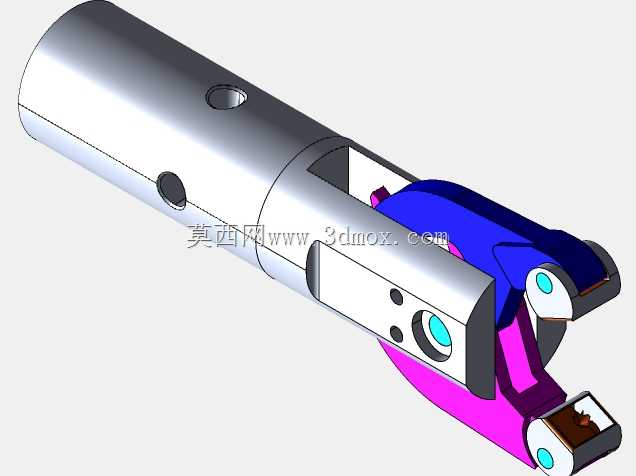

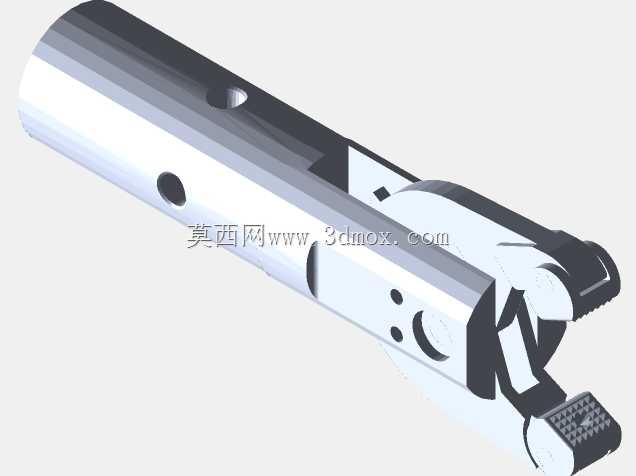

　　这类夹持组件常应用在轻载自动化取放工位、小型工装定位场景中，作为末端执行单元完成柱状工件、杆类零件的夹持固定动作，适配小行程夹紧需求，在电子元器件组装、小型五金件加工上下料、通讯类小零件装配工序中都能见到同类结构的应用。从结构设计逻辑来看，主体采用圆柱筒身作为安装基体，筒身预留的径向通孔用于穿设固定销钉，可直接套接在对应直径的驱动杆或安装轴上，不需要额外设计复杂的转接法兰，能大幅压缩安装占用的轴向空间，适配紧凑排布的工位布局。筒身端部采用开槽铰接布局，将夹爪的转动支点集成在筒身开槽位置，省去了独立的铰接支座零件，减少了装配累积误差，同时让整体结构的刚性更有保障，夹爪开合过程中不会出现支座偏移导致的夹持对位偏差。

　　夹爪的驱动接触面做了适配凸轮或者顶杆的弧面设计，当筒身内部的驱动件向前推进时，会通过接触面推动两个夹爪绕支点转动，实现夹紧动作，复位可依靠配套的弹性件完成，整个传动路径没有多余的传动环节，动作响应延迟低，夹持力的传递损耗小。夹爪的夹持端做了仿形接触面设计，能贴合被夹持工件的外轮廓，避免硬接触刮伤工件表面，同时增大接触摩擦力，防止夹持过程中工件出现滑脱、偏转的问题。从安装边界来看，筒身的外径尺寸统一，安装时只需要保证配合轴的同轴度在公差范围内，铰接处的转动间隙控制在合理区间，就能保证夹爪开合动作顺畅，不会出现卡滞。设计过程中需要重点关注铰接销的剪切强度，以及夹爪根部的应力集中问题，在反复开合的工况下，

　　这两个位置是最容易出现疲劳失效的部位，建模时对应位置做了小圆角过渡处理，分散应力集中点。筒身上的固定孔位置经过排布优化，不会干涉内部驱动件的运动行程，同时保证固定后筒身不会出现周向转动，夹持动作的重复定位精度能控制在小公差范围内，适配对定位精度有一定要求的装配工序。这类结构不需要复杂的配套驱动，仅靠直线往复动作就能完成夹持开合，维护时只需要定期检查铰接销的磨损情况，更换成本低，适合在批量部署的小型自动化工位中使用，相比复杂的多连杆夹持结构，零件数量更少，加工难度更低，普通的机加工设备就能完成所有零件的加工，不需要特殊的工艺处理。
