旋转车轮连杆传动机构结构设计

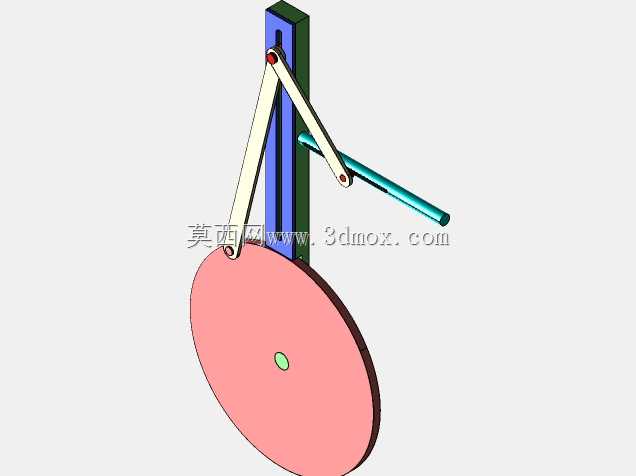

　　这套旋转车轮连杆机构，核心是通过固定铰支座上的连杆组件，将摆杆的往复摆动转化为轮盘的连续旋转运动，在轻工输送设备、小型游乐设施、脚踏驱动装置、教学演示教具等场景中都有广泛应用，不少小型人力驱动设备的动力传递端，都会采用这类结构实现动力换向与运动形式转换。从结构设计逻辑来看，整套机构的安装基准为后侧的立式安装板，安装板上预留了两处固定铰点，一处作为主动摆杆的回转支点，另一处作为中间连杆的铰接定位点，轮盘的回转中心位于安装板下部，整套机构的运动副全部采用销轴铰接，铰接处预留了标准衬套安装位，可根据载荷需求选配铜套或滚动轴承降低转动摩擦。设计过程中首先确定了轮盘的回转半径，再根据传动角要求反推各段连杆的长度比例，

　　确保机构在整个运动行程中不存在死点位置，传动角始终保持在许用范围内，避免运动过程中出现卡滞或驱动力矩陡增的问题。安装边界方面，立式安装板的背部为平面安装基准，可直接通过螺栓固定在设备的立式机架上，不需要额外设计复杂的转接支架，侧向伸出的操纵杆端可连接脚踏板、驱动手柄或往复式动力输出端，轮盘中心可通过键连接外接输出轴，直接驱动负载轮或传动带轮运转。实际使用中，这套机构不需要复杂的齿轮啮合或链传动结构，整体零件加工难度低，铰接销轴采用标准圆柱销即可满足装配要求，维护时仅需定期在铰接点加注润滑脂，就能保证长期运转的顺畅性。不同于常见的曲柄滑块机构，这套连杆组件直接驱动轮盘做整周旋转，省去了滑块的导向结构，整体占用空间更小，

　　安装时仅需保证各铰接点的轴线平行度，就能避免运动过程中出现连杆别劲的问题，适合在安装空间紧凑、传动载荷不大的动力传递场景中使用。轮盘本身既可以作为传动轮外接其他负载，也可以直接作为行走轮使用，在小型人力代步设备、自动送料的间歇驱动机构中，调整连杆的铰接点位置，还能改变轮盘的输出转速特性，满足不同工况下的运动输出需求。
