AccuraUWB Flex系列柔性超宽带天线

　　这款柔性超宽带天线的建模工作，最初是配合室内高精度定位终端的结构堆叠需求启动的，当时项目组需要在狭窄的设备内部空间里，兼顾3~10GHz频段的全向辐射性能，同时不能和内部的金属结构件、电池模组产生信号遮挡，柔性FPC基材的选型方向从一开始就确定了。从实际应用场景来看，这类天线目前大量部署在工业AGV的定位标签、煤矿井下人员定位胸卡、智能家居的UWB测距模块、消费电子的空间感知配件里，相比硬质PCB天线，它的可弯折属性能适配曲面安装面，比如贴在设备外壳的内侧弧面、塑料支架的侧壁上，不需要预留专门的平面安装区域，能大幅压缩终端产品的整体厚度。设计过程中最先敲定的是辐射主体的轮廓尺寸，要覆盖全频段的谐振要求，辐射铜箔的走线宽度、

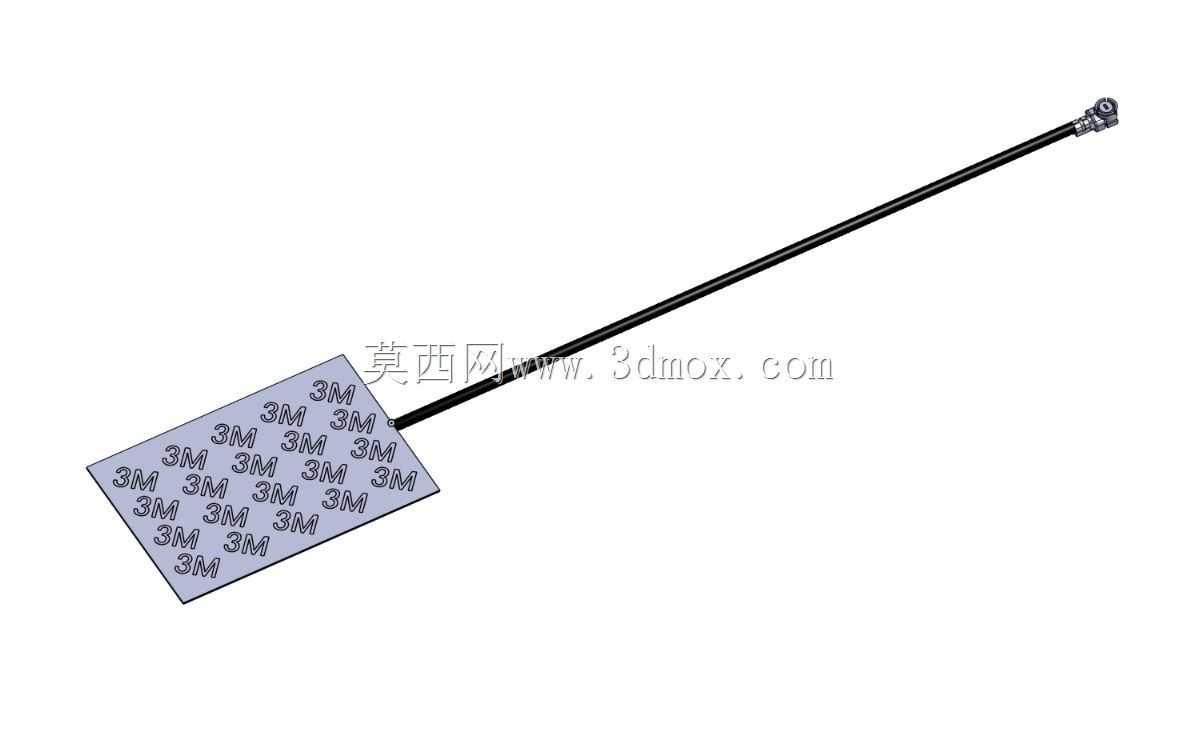

　　接地端的铺铜范围都经过反复调整，避免和同频段的WiFi、蓝牙模块产生邻频干扰；出线端搭配100mm长度的1.37mm规格IPEX连接线，接头的位置做了局部补强，避免组装过程中线缆根部反复弯折导致的馈线断裂，线缆的走线槽位在建模时就预留了0.2mm的间隙，方便生产时粘贴固定泡棉胶，不会出现线缆被壳体压接导致的驻波比异常。安装边界的考量上，天线辐射面需要距离金属构件至少3mm以上，建模时特意标注了净空区域范围，结构工程师在堆叠其他元器件时可以直接参考避让，不需要额外再做天线性能的仿真验证；柔性基材的厚度控制在0.15mm，背胶选用0.1mm厚的耐高温亚克力胶，能过回流焊后的壳体组装温区，不会出现胶层脱落的问题。实际选型时要注意，

　　这类天线不能直接贴在金属外壳表面使用，必须搭配塑料、陶瓷等非金属材质的外壳，或者在金属壳体上预留天线窗口，窗口区域不能做导电镀层、金属漆处理，否则会大幅缩减信号覆盖范围，定位精度也会从厘米级退化到米级。建模时把辐射片上的丝印标识、线缆的屏蔽层结构、IPEX接头的卡扣细节都做了还原，结构工程师做整机干涉检查时，可以直接调取模型装配，不需要再二次测绘接头尺寸，能节省不少前期堆叠的时间。
