菲尼克斯UT6系列导轨式热磁断路器结构

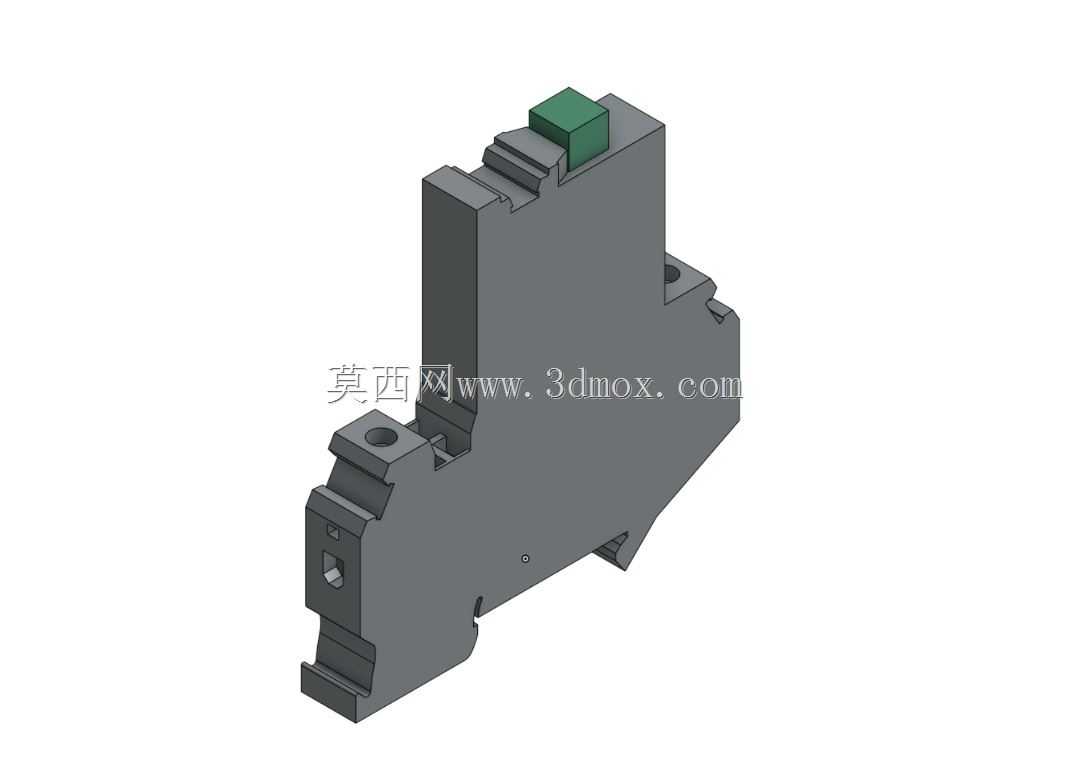

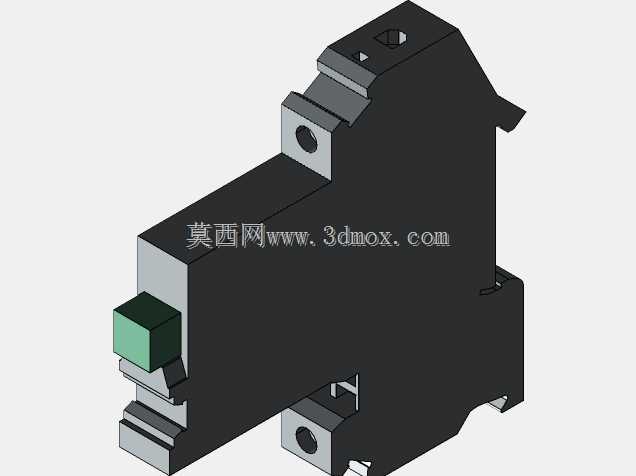

　　这款热磁保护元件主要面向低压直流控制回路的过载与短路防护场景，常见于工业通讯机柜、分布式IO站、小型设备控制箱内的支路保护，可在回路出现过流、短路故障时快速切断供电，避免故障范围扩大波及上游供电模块与核心通讯单元。从结构设计来看，整体采用窄体DIN导轨安装形态，单极宽度适配标准35mm导轨的安装卡槽，壳体侧面预留的卡扣结构可直接卡装在导轨上，无需额外固定件，相邻元件之间可紧密拼接，大幅节省柜内安装空间，适合多回路密集排布的通讯站点布线需求。元件顶部的绿色操作拨块具备明确的分合位置指示，拨动手感清晰，运维人员可直接通过拨块位置判断回路通断状态，壳体上的接线端子采用螺钉压接结构，适配6平方毫米及以下线径的铜芯导线，

　　压接区域做了防松脱设计，可抵御工业现场常见的振动工况，避免接线松动导致的接触发热问题。热磁脱扣单元集成在壳体内部，热脱扣部分依托双金属片受热形变特性实现过载反时限保护，回路电流过载时双金属片缓慢弯曲推动脱扣机构动作，过载电流越大动作速度越快；磁脱扣部分则依托电磁线圈的瞬时吸力实现短路瞬动保护，当回路出现短路大电流时，电磁机构可在毫秒级时间内触发脱扣，快速切断故障回路。建模过程中严格还原了壳体的安装卡扣、接线端子的让位空间、拨块的活动行程边界，所有配合面的公差预留符合低压电器元件的常规装配要求，壳体表面的加强筋结构既提升了塑件的结构强度，也避免了注塑成型过程中的缩痕问题。从安装边界来看，元件上下方预留的接线空间满足常规冷压端子的压接操作需求，侧面拼接时不会遮挡相邻元件的操作拨块与接线位，可直接嵌入标准电气柜的导轨排布方案中，无需额外调整安装间距。
