内燃机活塞连杆组件三维结构设计

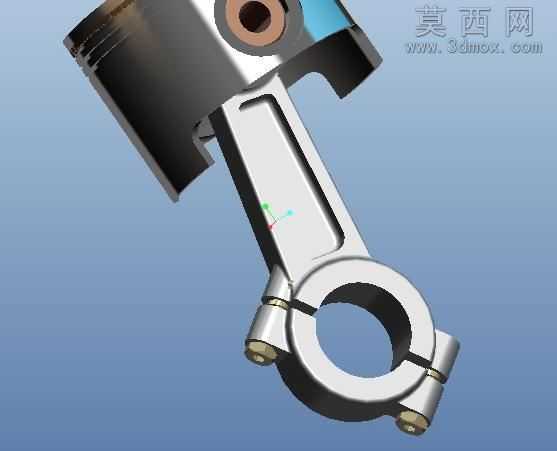

本作品为内燃机核心动力传递部件活塞连杆组件的三维建模成果，建模过程严格遵循内燃机零部件实际设计规范，完整还原了组件各部分的结构特征与装配关系。建模阶段首先依据活塞连杆的实际工作工况确定各部分尺寸参数，活塞部分采用分体式建模思路，分别构建活塞头部、裙部、活塞销座的独立特征，头部预留的环槽结构精准对应气环与油环的安装位置，销座部位的同轴度公差在建模时通过基准轴约束严格控制，保证后续活塞销装配的适配性。连杆部分采用杆身与大头盖分离建模再装配的流程，杆身的变截面工字结构通过放样特征实现，既还原了实际产品的轻量化设计特征，也保证了结构受力的合理性，大头部位的拆分面、螺栓安装孔位都按照实际装配逻辑设置定位约束，确保各部件装配无干涉。材质渲染阶段针对不同部件的实际用材匹配对应材质属性，活塞部位赋予铝合金材质，调整金属粗糙度与反光参数还原铸铝件的哑光金属质感，连杆部位赋予锻钢材质，通过调整高光强度与表面纹理表现锻压件的致密金属特性，活塞销、连杆螺栓等紧固件则赋予高硬度合金钢材质，表面添加细微的磨削纹理提升真实感，各部件的倒角、退刀槽等工艺细节都在建模时完整保留，避免出现不符合加工逻辑的尖锐棱角。装配过程采用全约束定位，活塞与活塞销之间设置转动副约束，活塞销与连杆小头之间保留合理的配合间隙，连杆大头与盖之间通过螺栓特征实现紧固装配，整体装配完成后进行全局干涉检查，确认各运动部件之间无结构冲突，完全符合内燃机活塞连杆组件的实际运动逻辑。整个建模过程兼顾结构准确性与工艺合理性，既还原了部件的外观形态，也完整呈现了内部装配关系与结构设计细节，可用于内燃机结构教学、动力系统原理演示以及相关零部件的设计参考。
