多辐条镂空铝合金汽车轮毂结构设计

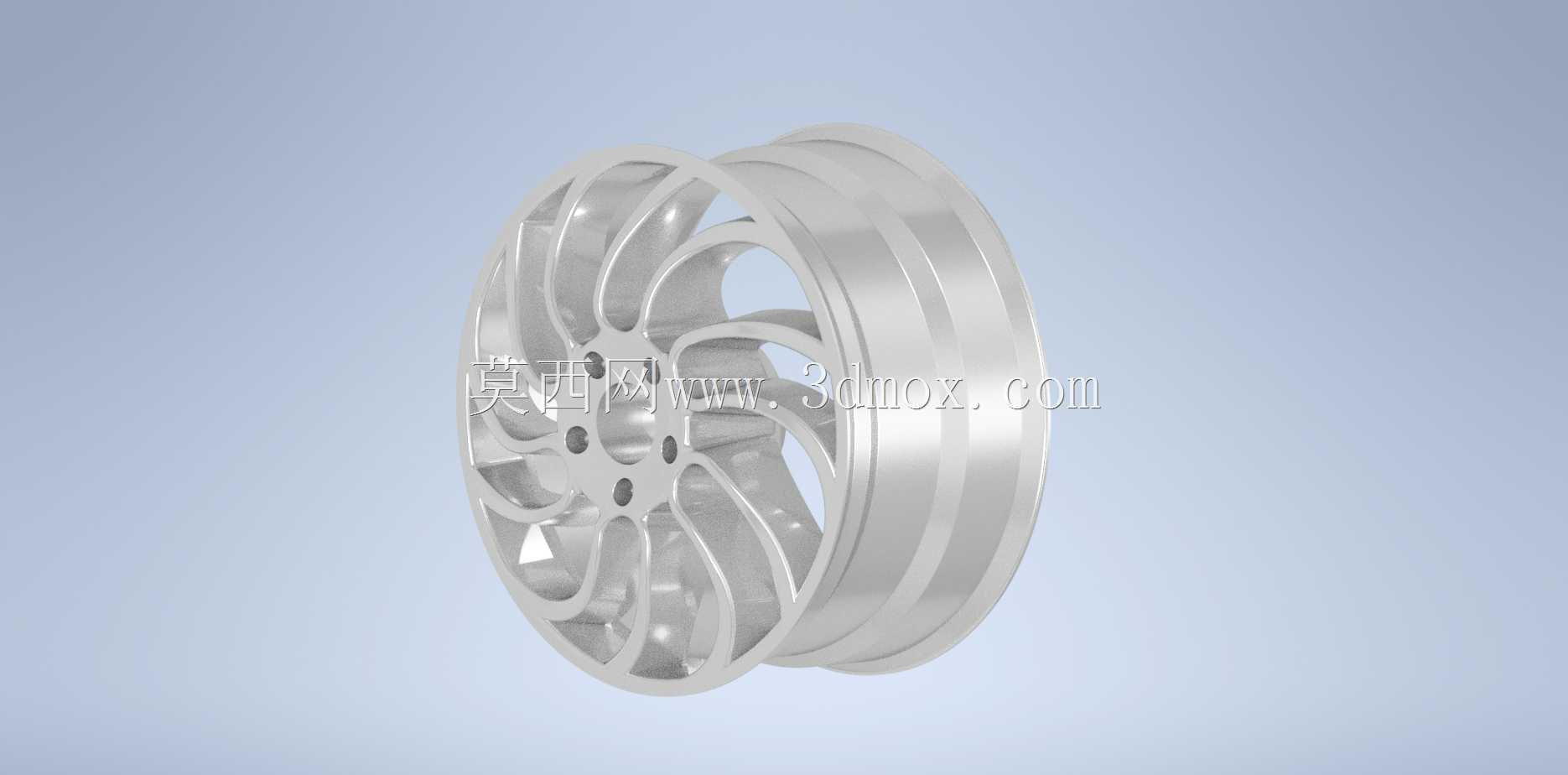

　　这款轮毂采用多辐条镂空的旋压式铝合金结构设计，主要适配家用乘用轿车的改装与原厂替换场景，在日常城市通勤、城郊非铺装路面行驶、高速巡航等工况下都能满足承载与动平衡要求。从结构设计逻辑来看，辐条采用不等宽曲面过渡造型，并非简单的等厚直条设计，每根辐条从轮心安装盘位置向外延伸至轮辋边缘时，截面厚度逐步收窄，同时辐条侧面做了圆弧倒角处理，既能够分散轮心螺栓孔传递过来的车身载荷，避免应力集中在辐条根部位置，也能在行驶过程中引导气流穿过镂空区域，带走刹车系统工作产生的热量，降低长距离制动后的热衰减风险。安装边界方面，轮心位置设置了五处螺栓安装孔，孔位同轴度公差控制在0.02mm范围内，适配主流乘用车型的PCD节圆尺寸，

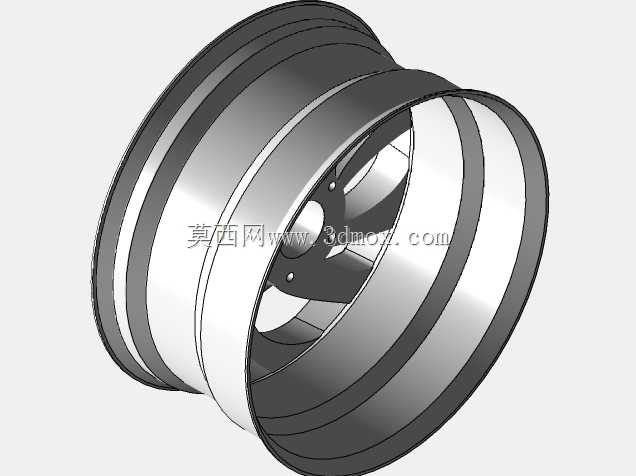

　　中心定位孔做了台阶式沉台设计，能够与车辆轴头紧密贴合，避免安装后出现径向跳动；轮辋部分采用标准的深槽轮辋结构，胎圈座位置的直径与宽度符合常规子午线轮胎的装配尺寸要求，轮缘位置做了加厚卷边处理，能够在轮胎受到侧向挤压时提供足够的支撑强度，避免轮胎脱圈风险。从实际使用场景出发，这款轮毂的镂空辐条设计相比同尺寸的封闭式铸铁轮毂，整体重量降低约30%，能够有效降低车辆非簧载质量，提升悬挂系统的响应速度，在过弯时能够减少侧倾幅度，同时铝合金材质的导热性能优于钢制轮毂，连续刹车工况下的散热效率提升明显。设计过程中针对辐条的受力路径做了多次拓扑优化，在辐条与轮辋的连接位置增加了过渡圆角，避免应力集中导致的辐条断裂问题，

　　轮辋的壁厚根据不同位置的受力差异做了差异化设计，胎圈座位置壁厚略高于轮辋中段，既保证了装配轮胎时的结构强度，也尽可能控制了整体重量。轮毂的安装面做了精加工处理，平面度公差控制在0.05mm以内，能够保证与刹车盘安装面完全贴合，避免高速行驶时车轮出现抖动问题，气门嘴安装孔设置在两根辐条之间的轮辋位置，避开了辐条的受力区域，同时方便后续充气与胎压监测模块的安装。
