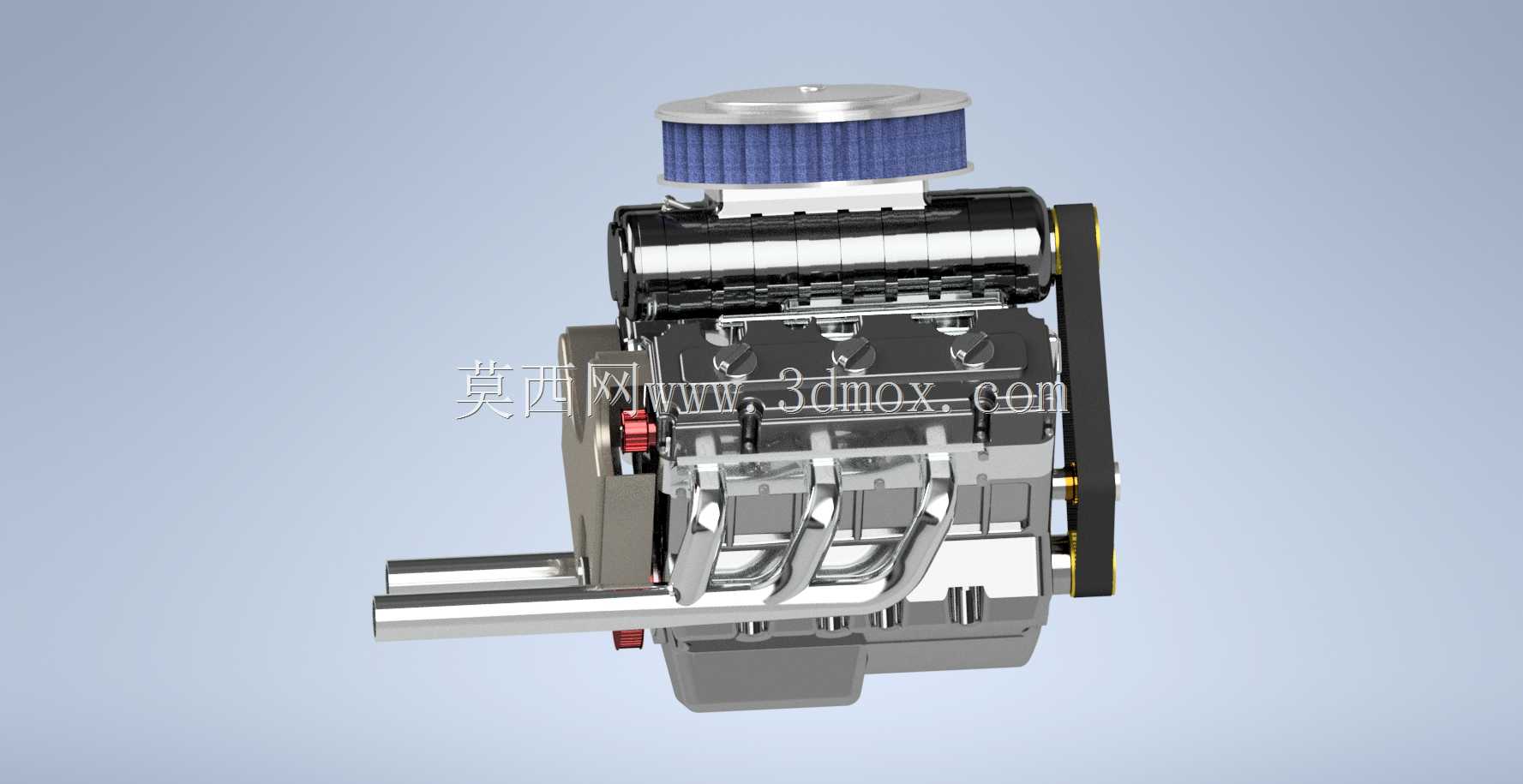

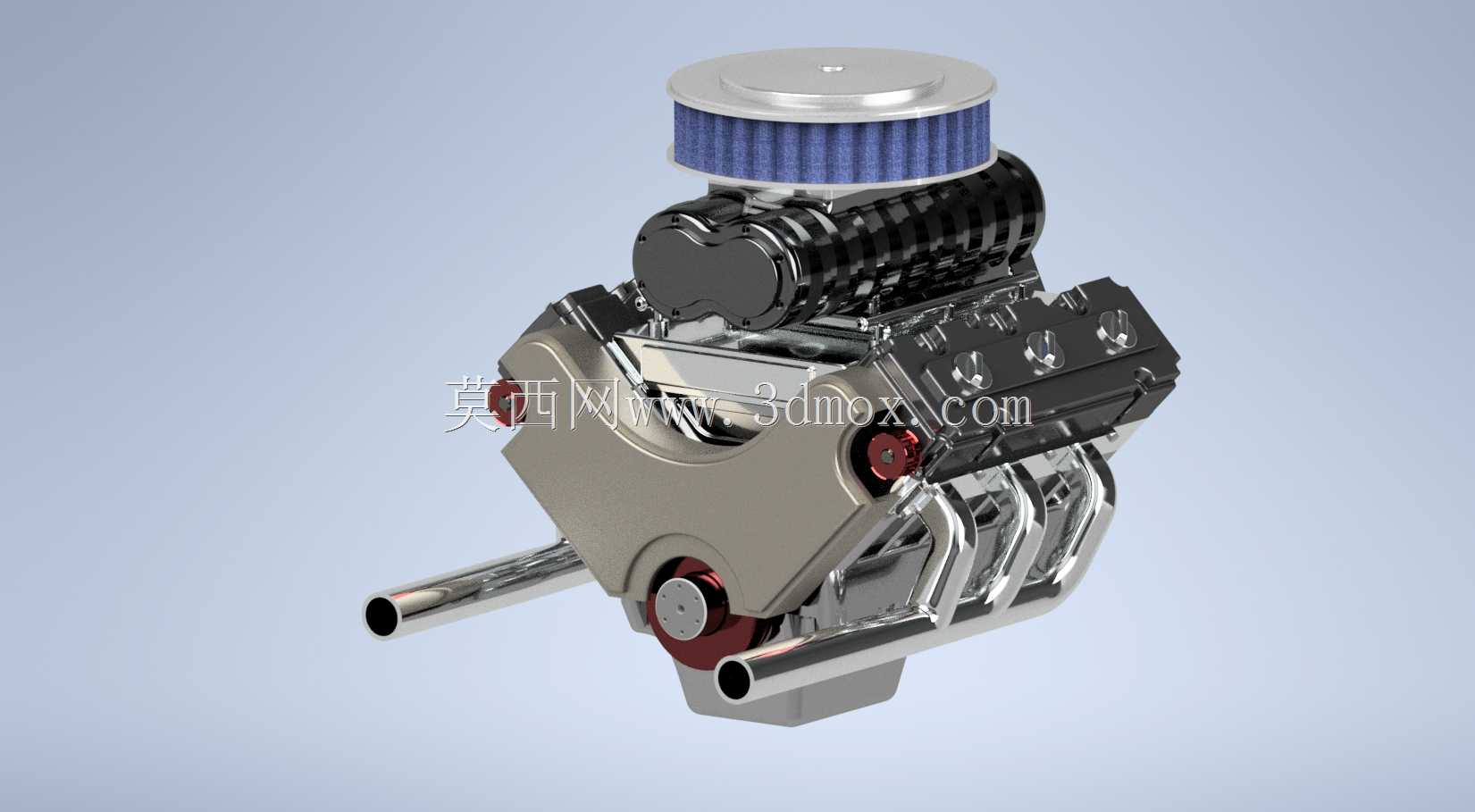

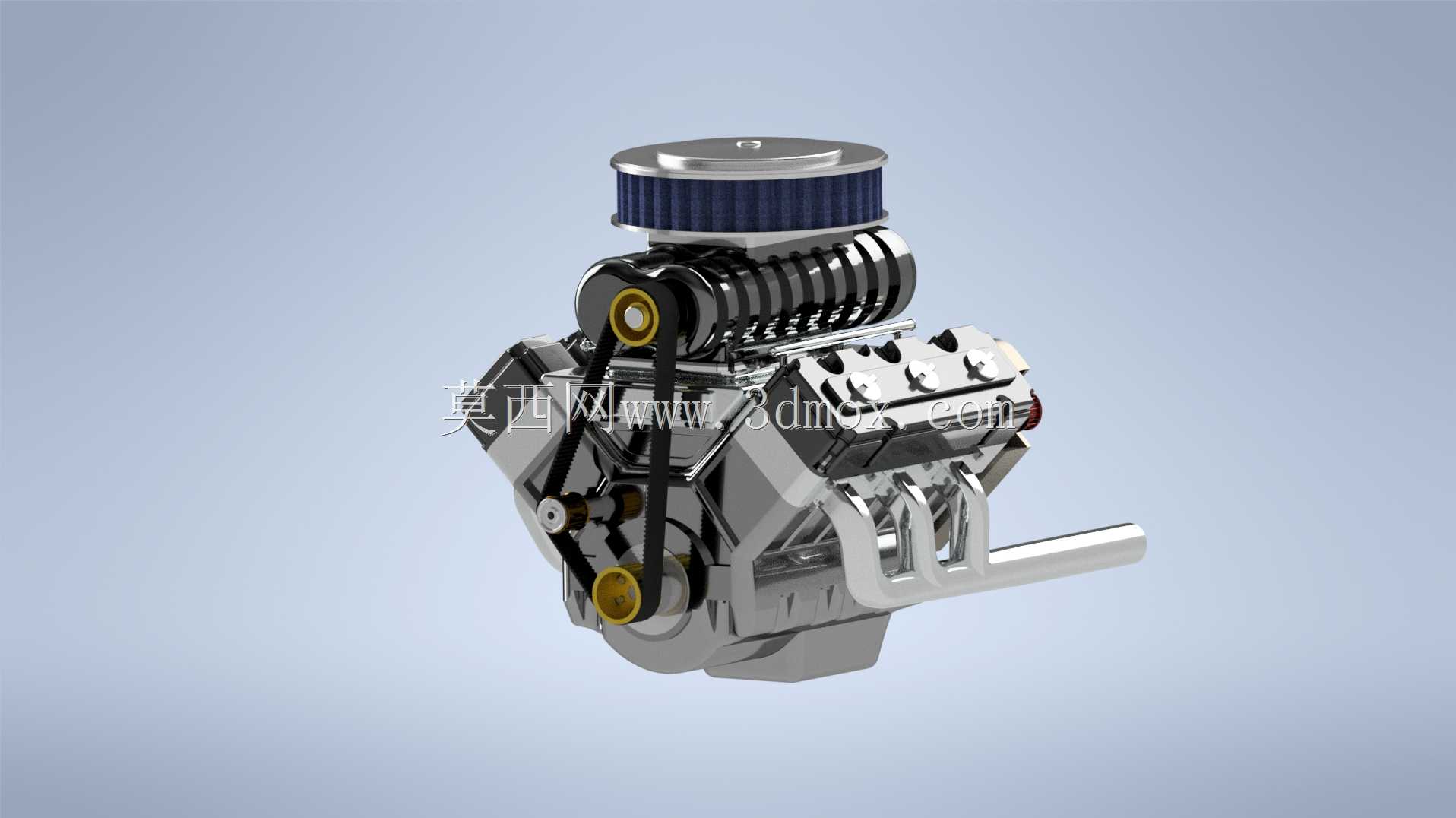

V型六缸双涡轮增压动力装置结构

　　这款V型六缸双涡轮带增压的动力装置，在民用乘用车辆、高性能改装车型以及小型特种作业动力单元场景中有着广泛的适配空间。从实际用途来看，该动力单元通过V型布局压缩整机轴向尺寸，同时借助双涡轮与增压模块的配合，在低转速区间即可输出充足扭矩，高转速段也能维持稳定的功率输出，兼顾日常行驶的动力响应与高速工况的动力储备。从功能特性上看，六组活塞共用一根曲轴呈V形对称排布，能有效抵消活塞往复运动产生的一阶振动，整机运转平顺性优于直列同缸数机型；顶部布置的空气滤清组件与增压进气通路相连，缩短进气路径长度，降低进气迟滞效应；侧置的排气歧管采用等长通路设计，保证各缸排气脉冲均匀作用于涡轮叶片，提升涡轮响应速度。设计过程中，首先要确定V型夹角的合理取值，

　　平衡整机宽度、高度与进排气管路的布置空间，同时要预留皮带传动系统的张紧调节余量，保证前端附件轮系的传动可靠性；曲轴的平衡配重需要匹配六缸活塞的往复运动惯量，避免高转速下出现曲轴挠曲变形；涡轮增压器的安装支架需要做刚度强化，隔绝涡轮高速运转产生的振动向缸体传递，同时要预留涡轮壳体的热膨胀间隙，避免热态下出现应力集中。外形尺寸方面，整机宽度受V型夹角与两侧缸盖布置限制，安装时需要预留两侧排气歧管与涡轮组件的装配空间，轴向长度要覆盖前端皮带轮系到后端动力输出法兰的全部尺寸，顶部需要预留空滤组件的拆装维护空间，底部油底壳的最低点要满足整车离地间隙要求；安装边界上，缸体两侧的机脚安装位需要与整车副车架的悬置点位匹配，进气接口、冷却管路接口、燃油供给接口的位置要对应整车管线走向，避免出现装配干涉，同时要给增压器的冷却油管、回油管路预留足够的弯曲半径，保证润滑回路通畅。
