带支架开门式电动滚筒控制柜体结构

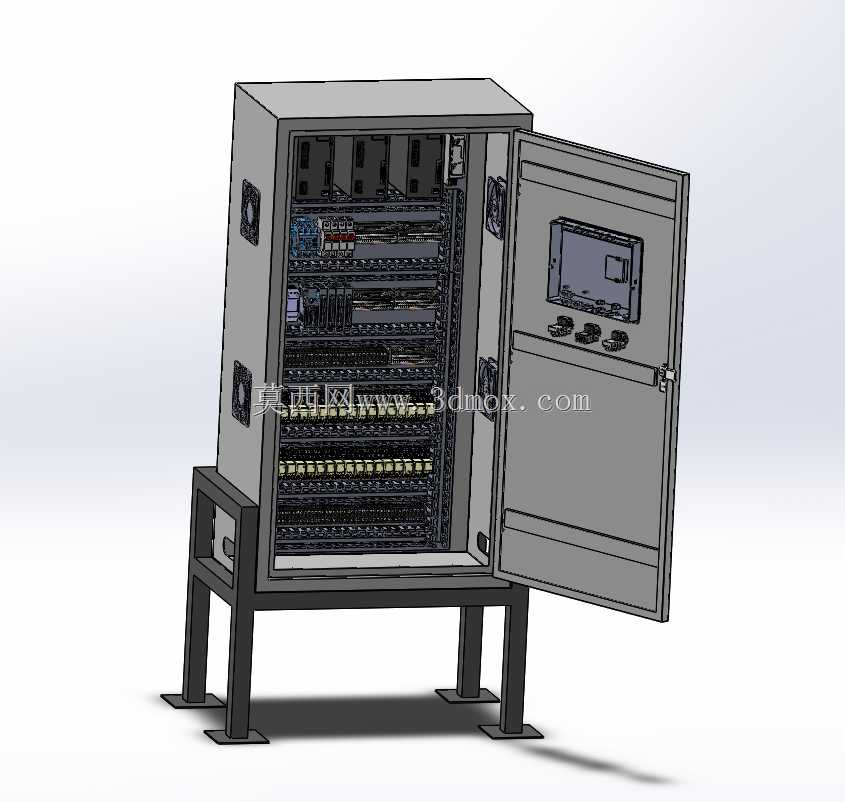

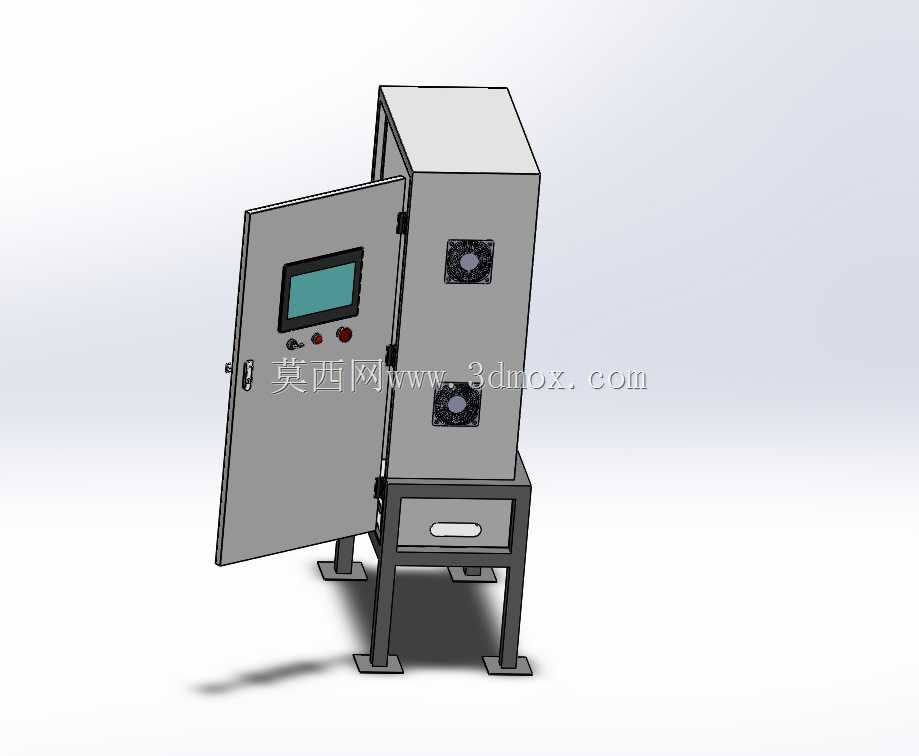

　　这套柜体结构主要面向生产线上电动滚筒驱动段的集中电控场景，常见于物流分拣线、辊筒输送线、包装线驱动段的动力控制环节，承担电动滚筒的启停控制、转速调节、状态监测、故障保护等核心功能，可适配多组电动滚筒的分布式供电与信号交互需求。设计阶段优先考虑现场安装与运维的便利性，柜体采用落地式带支撑脚架结构，底部架高预留走线空间，可避免车间地面积水、积尘侵入柜体内部，同时方便底部线缆的穿入与固定，架体支脚带安装固定孔位，可直接通过膨胀螺栓固定在车间混凝土地面或设备钢平台上，安装时需预留柜门完全开启的操作空间，避免周边设备干涉柜门开合。柜门内侧预留了人机交互元件的安装位，可嵌入安装触控显示屏、操作旋钮、状态指示灯、急停按钮等元件，

　　操作人员无需打开主柜门即可完成常规参数调整与状态查看，柜门与柜体之间采用带锁铰链连接，既保证开合顺畅，也可实现带电区域的权限管控，防止非运维人员随意触碰内部元件。柜体内部采用分层安装导轨设计，可根据实际控制回路数量灵活布置PLC模块、继电器、端子排、断路器、驱动器等电气元件，每层安装位预留足够的走线与散热间隙，侧面板预留散热风扇与通风滤网的安装孔位，可根据柜内元件发热功率选配强制散热组件，保证长时间运行时柜内温度处于元件允许工作范围。柜体侧边预留了对外接线的穿板接头安装位，可根据进出线数量选配不同规格的防水格兰头，兼顾线缆固定与柜体防护等级要求。建模过程中严格按照电控柜体的常规设计规范还原结构细节，所有安装孔位、铰链位置、门锁结构、

　　支脚安装尺寸均符合行业通用设计标准，可直接用于同类型电控柜的结构参考、安装布局验证，也可作为输送线电控系统三维布局的配套柜体模型使用，帮助设计人员在整体产线布局阶段提前确认柜体安装空间、走线路径与周边设备的干涉情况，减少现场安装时的整改工作量。
