工业级砂石筛选滤网装置呼吸机结构设计

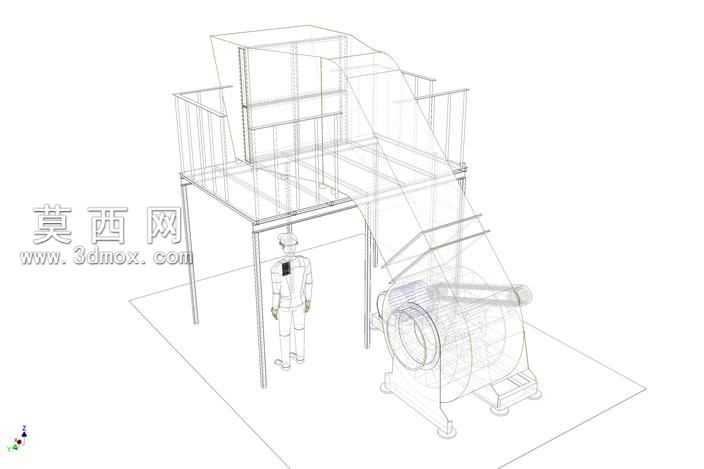

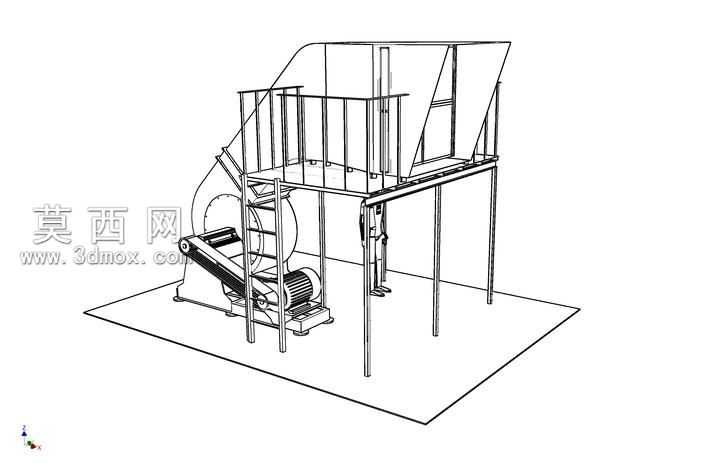

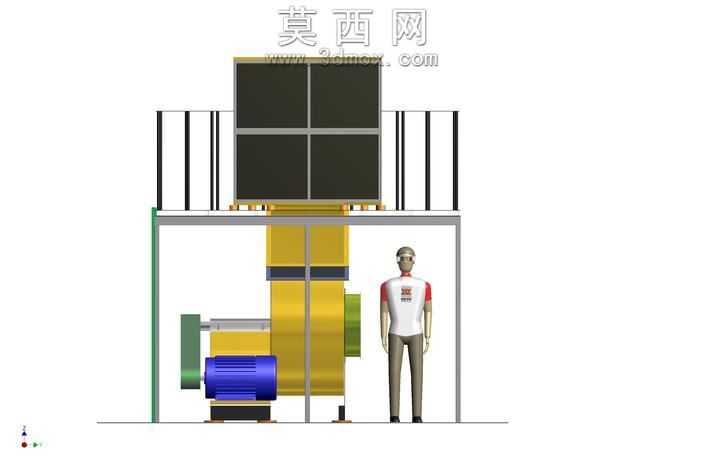

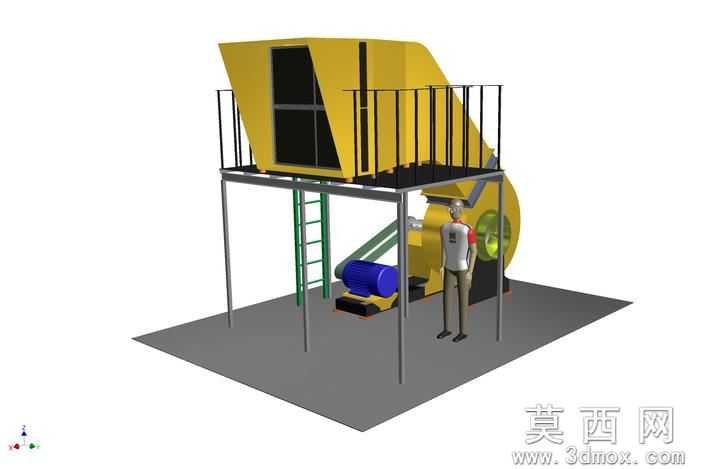

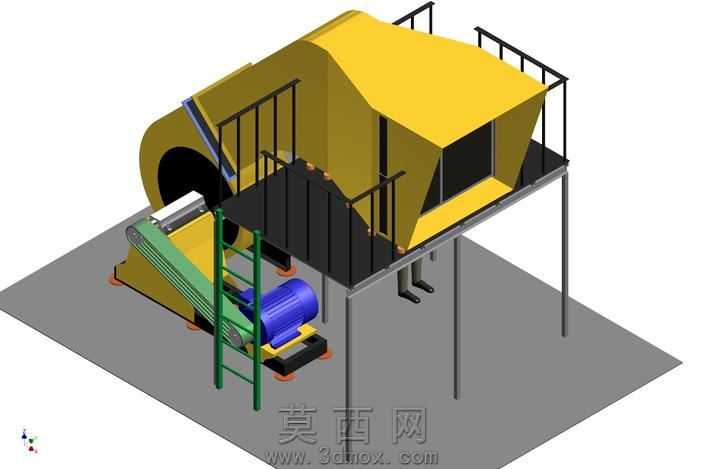

本模型为工业砂石筛选场景配套的滤网装置呼吸机三维结构设计，整体采用立式集成化布局思路，在三维建模过程中严格遵循工业设备的实际装配逻辑，通过参数化建模方式完成各部件的精准绘制。模型主体分为上部滤网筛分单元、中部动力传动单元、下部支撑机架三个核心模块，上部滤网单元采用框架式网格结构，建模时通过阵列特征快速生成均匀的滤网格栅，格栅间隙尺寸经过参数化设定，可适配不同粒径砂石的筛分需求，框架边缘设计有定位卡槽结构，方便后期滤网的更换与维护。中部动力单元集成了驱动电机、传动辊组、风道腔体结构，电机外壳采用金属蓝哑光材质渲染，传动辊与风道外壳采用工业黄的金属烤漆材质，通过材质球的粗糙度、金属度参数调整，还原真实工业设备的漆面质感，风道内部设计有导流叶片结构，建模时通过曲面放样完成叶片的流线型造型，保证气流输送的顺畅性。下部支撑机架采用方管焊接结构样式，建模时通过结构构件特征快速生成方管框架，连接处添加了焊接坡口与加强筋细节，提升结构的真实感。整体设计思路围绕砂石筛分过程中的通风除尘需求展开，呼吸机单元可在砂石筛选过程中形成定向气流，将筛分产生的轻质粉尘通过滤网拦截后排出，避免作业现场扬尘，同时为筛分腔体内部提供稳定的风压，提升砂石筛分的效率与精度。建模过程中对各部件的装配干涉进行了逐一校验，所有运动部件预留了合理的装配间隙，静态结构件之间添加了螺栓连接的细节特征，整体模型比例参考标准工业人体模型进行校准，保证设备尺寸符合实际工业应用的人机工程要求，渲染阶段采用三点布光方式，突出设备各部分的结构层次与材质差异，清晰展现内部传动与风道的布局逻辑。
