立式单缸蒸汽动力机组结构设计

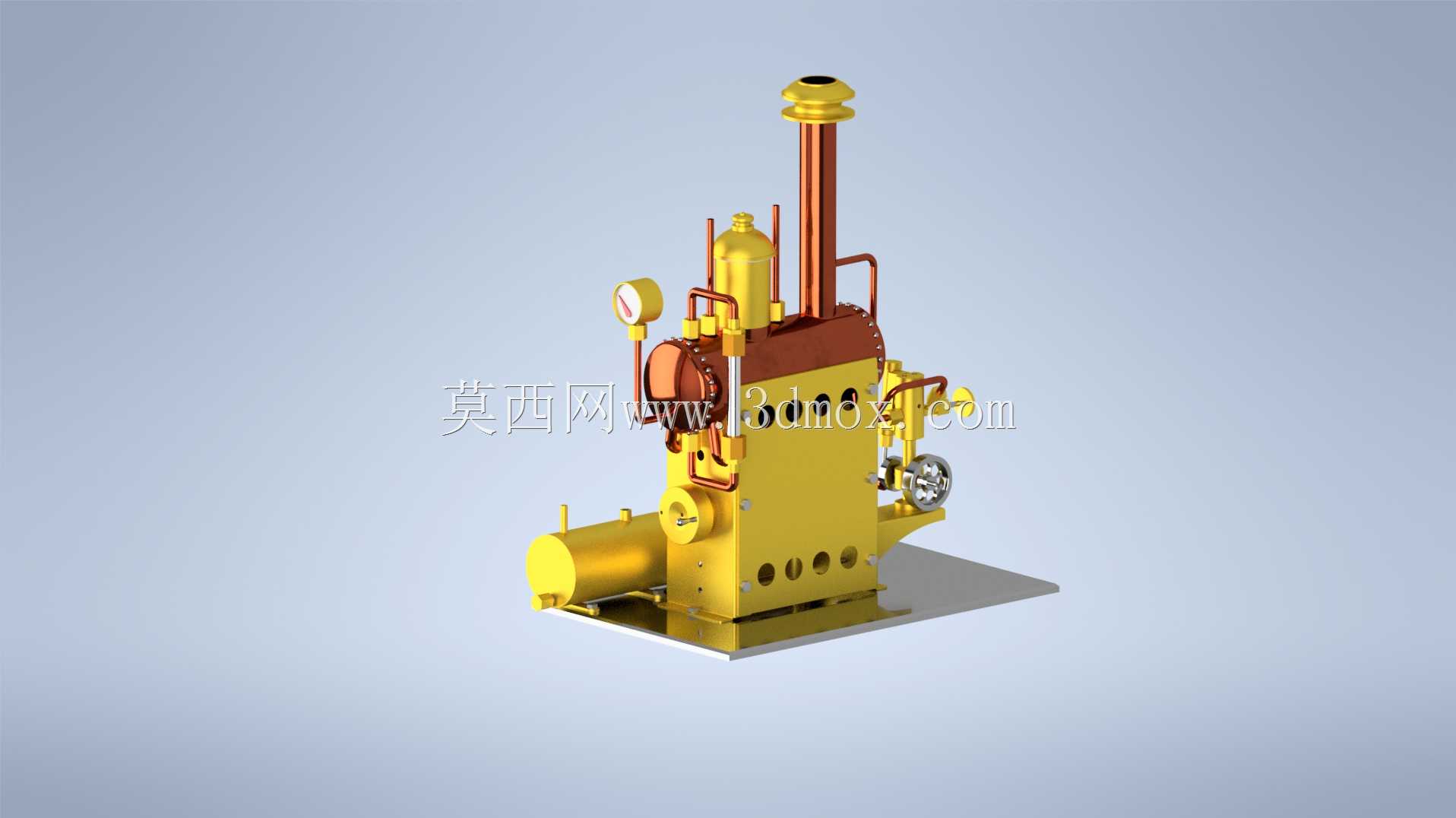

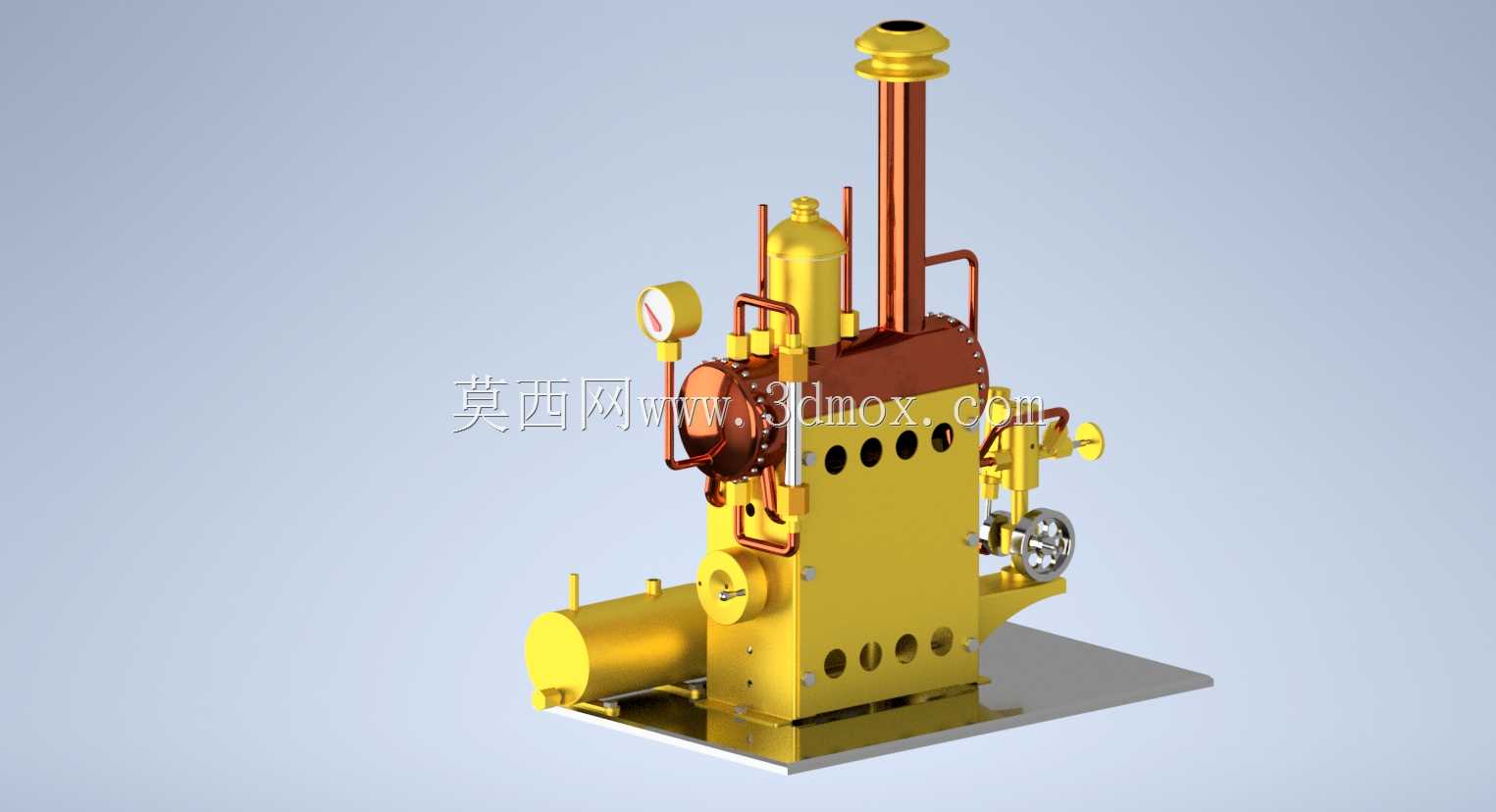

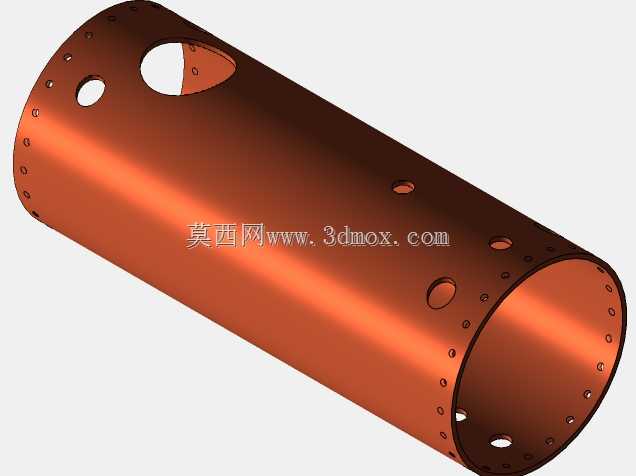

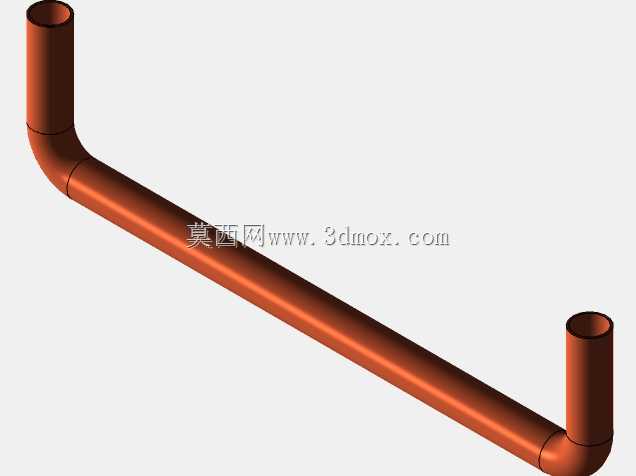

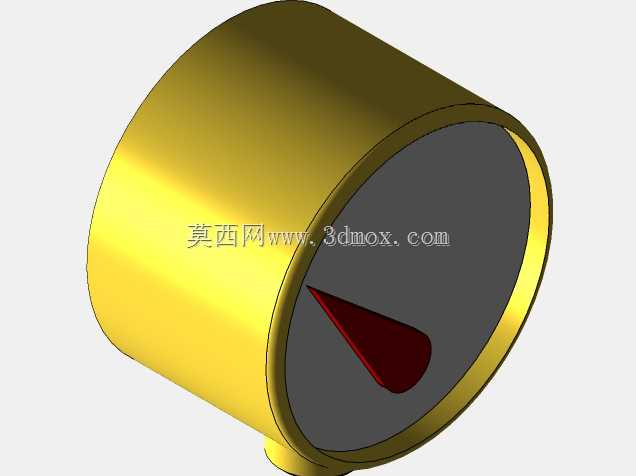

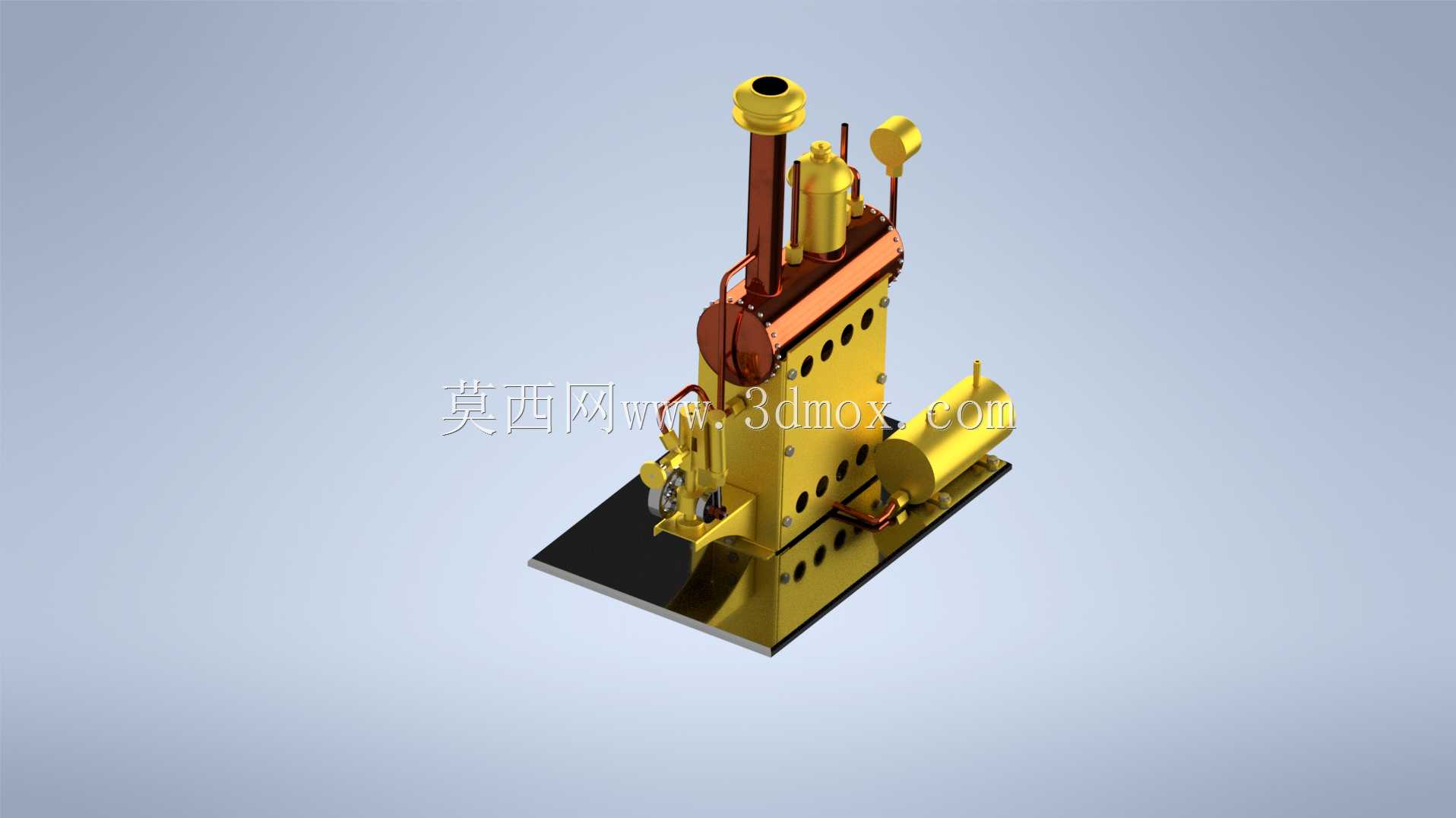

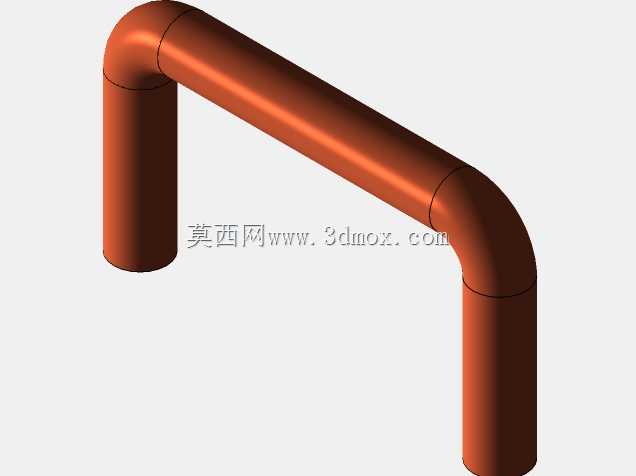

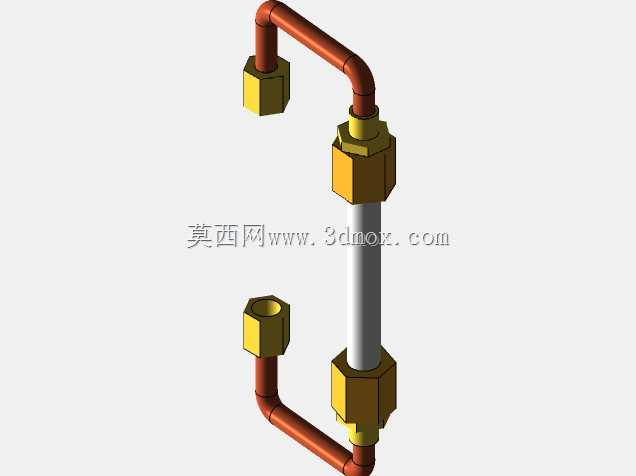

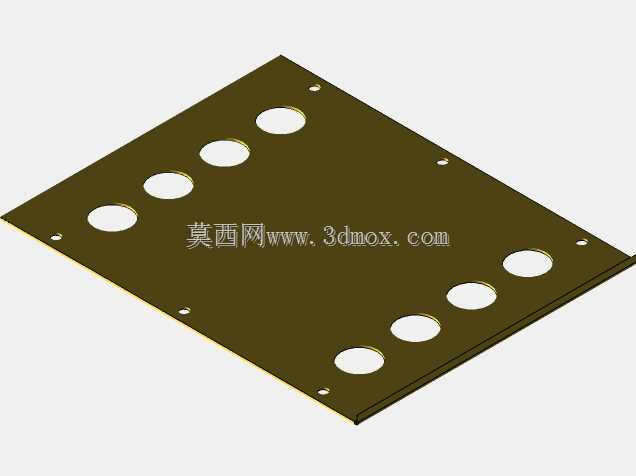

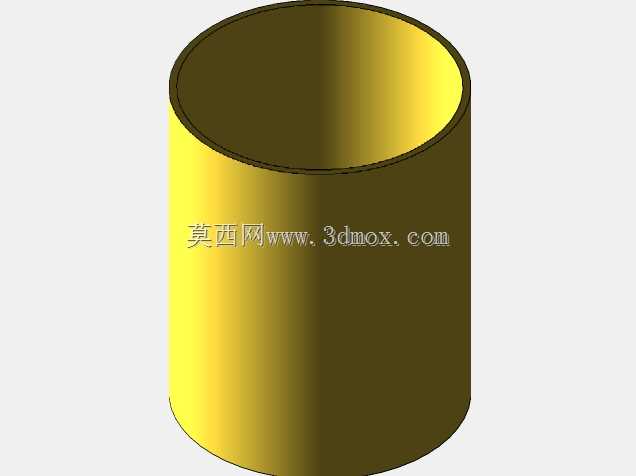

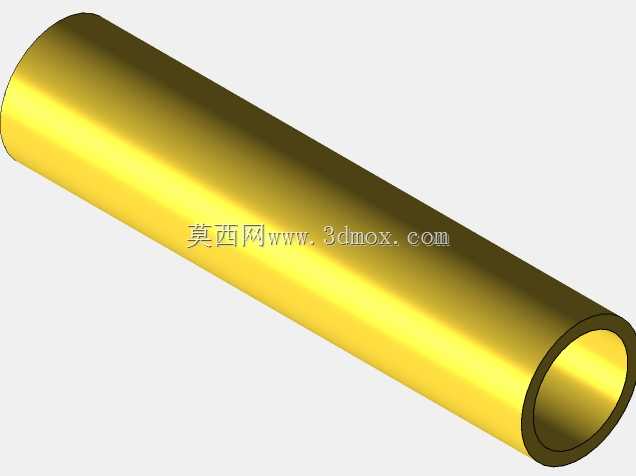

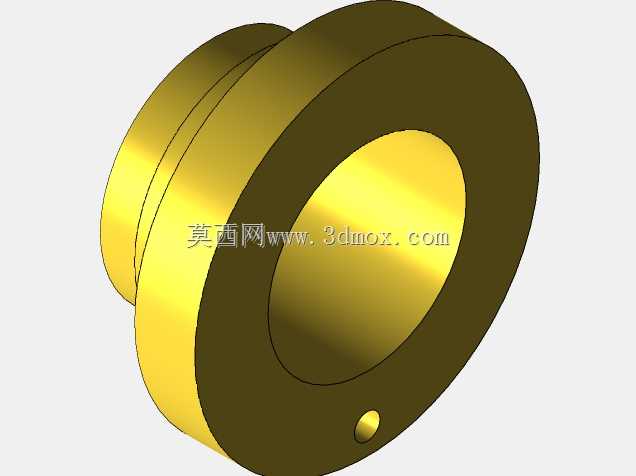

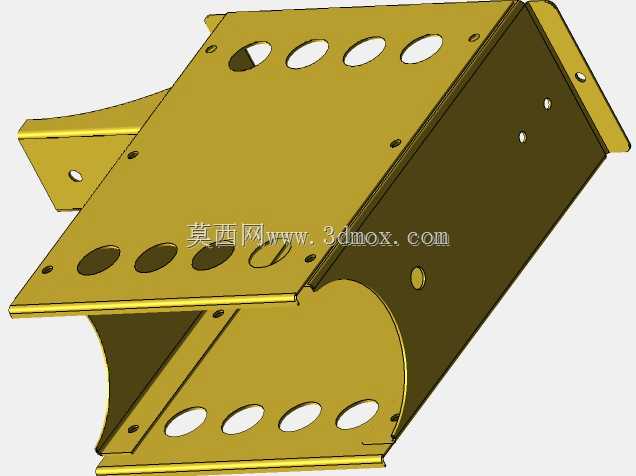

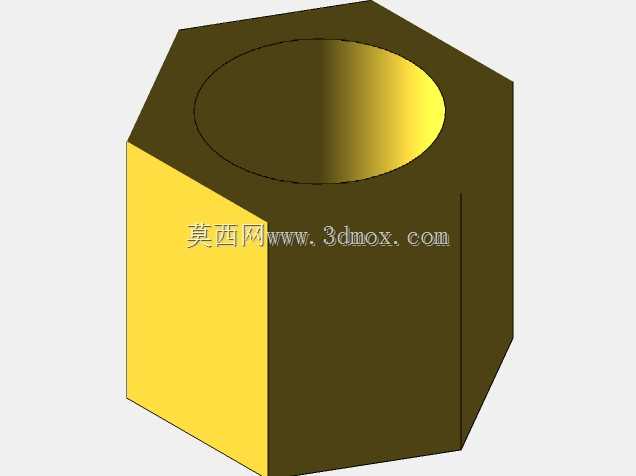

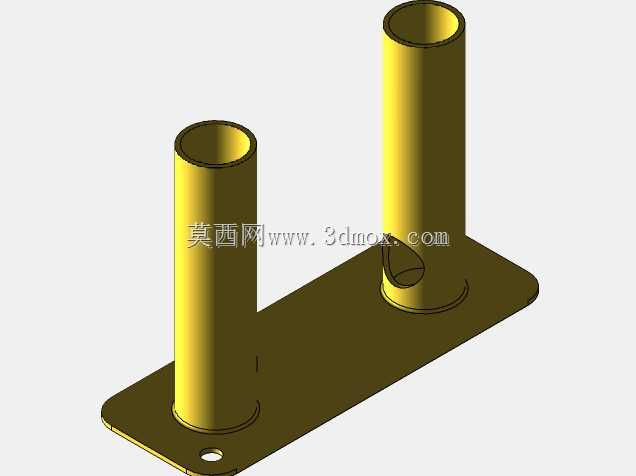

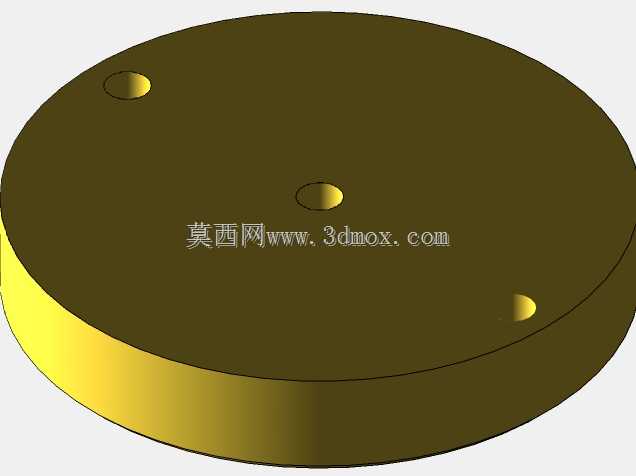

　　这套立式单缸蒸汽动力结构，在小型固定式动力供给场景中适配性极强，常作为教学演示装置、小型工坊动力源、复古动力展品使用，整体采用立式布局压缩横向安装空间，底座采用平整钢板焊接结构，安装时仅需通过底座预留的四个螺栓孔完成与安装基面的固定，安装基面水平度误差需控制在千分之二以内，避免运行过程中因重心偏移产生的振动传导。设备上部的立式锅炉本体采用分段式结构设计，下部为水套受热区，中部设置汽包分离结构，顶部伸出的排汽管预留了外接排汽管路的法兰接口，侧面布置的压力表接口采用标准管螺纹连接，可直接适配常规量程的蒸汽压力检测元件，锅炉侧面的铜质管路分别承担给水、蒸汽输送、排污的功能，管路走向全部沿设备本体外侧排布，既预留了足够的保温层包裹空间，

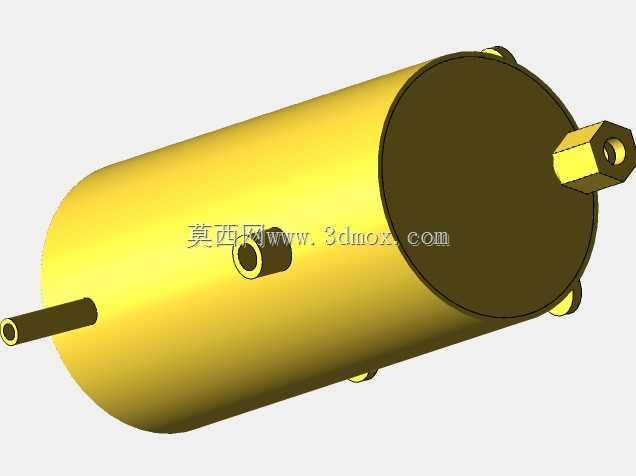

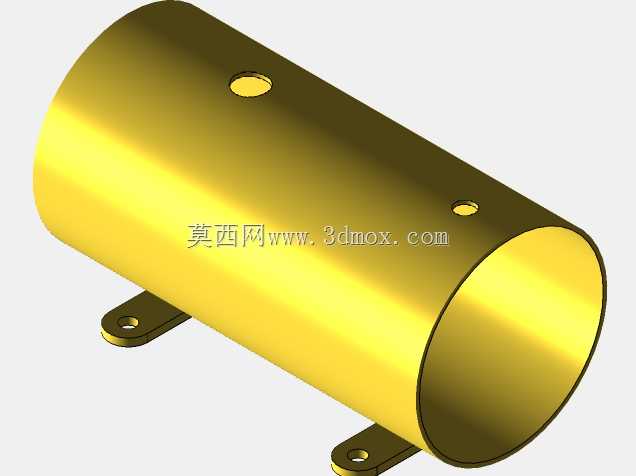

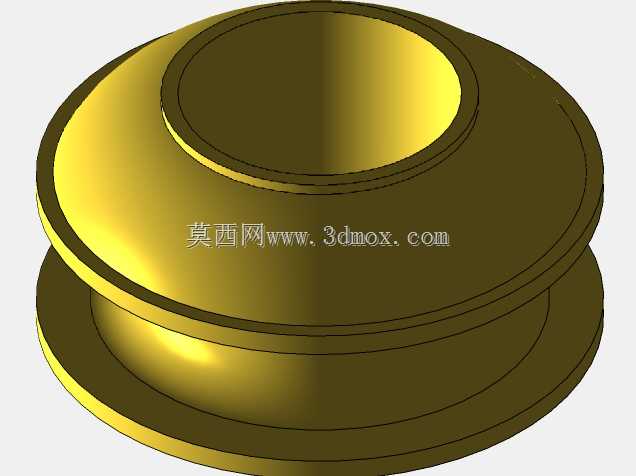

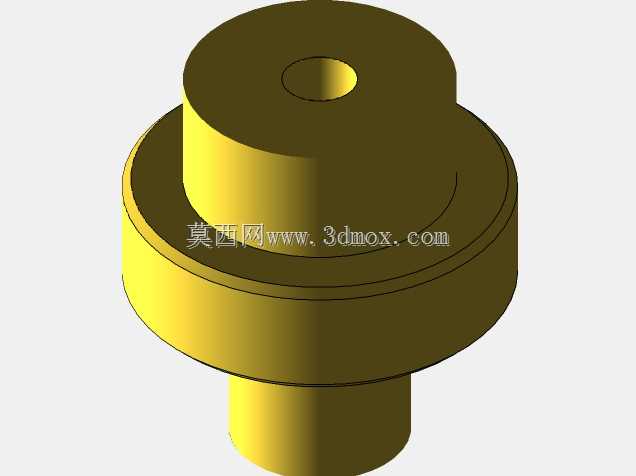

　　也方便后期检修时的管路拆卸与更换。设备左侧的卧式储汽筒采用鞍座固定在底座上，与锅炉主汽路通过截止阀连接，可稳定输出压力波动更小的蒸汽至气缸做功部分，气缸部分采用立式布置，活塞连杆直接与下部的飞轮曲轴组件连接，曲轴输出端延伸至设备侧面，可通过皮带轮或联轴器连接被驱动设备，侧面设置的手轮用于启动前的盘车操作，可手动带动曲轴转动检查活塞运动是否卡滞，同时也可在停机时调整活塞位置避免长期静置产生的形变。整套结构的设计思路优先考虑装配工艺性，所有管路连接点都预留了标准扳手的操作空间，锅炉本体与底座之间采用螺栓连接而非满焊固定，可单独拆分锅炉部分进行水压试验与内部清理，设备整体高度控制在1.2米左右，横向最大宽度不超过0.8米，

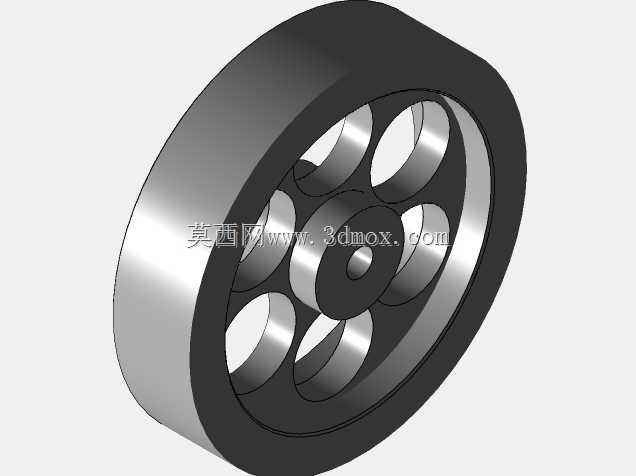

　　纵向安装深度仅0.6米，在狭小的展示空间或教学实验台面上都可完成布置。做功部分的润滑点全部采用外置式油杯设计，无需拆解外壳即可完成日常润滑维护，飞轮采用辐条式结构降低整体自重，同时保证足够的转动惯量来稳定单缸动力输出的转速波动，设备所有外露的金属部件都做了防锈处理，铜质管路与黄色涂装的本体形成清晰的视觉区分，方便操作人员快速识别不同功能的管路走向，避免操作时的管路误接。
