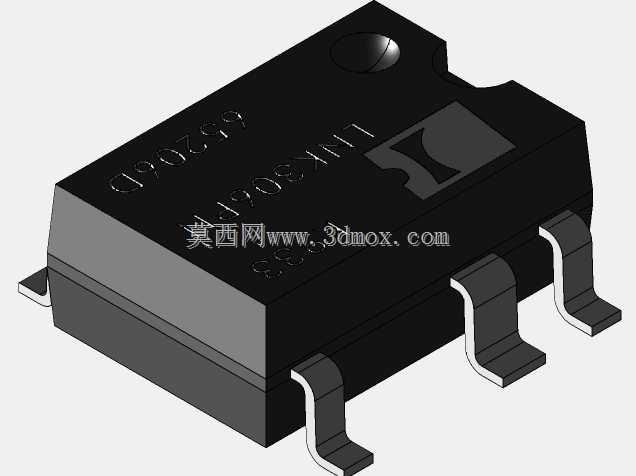

这款贴片封装的电源管理器件,常被应用在小功率离线式电源转换场景中,比如小型通讯终端的辅助供电模块、便携数码设备的墙插适配器、智能家居控制板的低压供电回路里,承担着高压交流输入到低压直流输出的转换控制功能,能在较宽的输入电压范围内稳定输出设定电压,同时内置过流、过热、过压保护逻辑,无需外置过多分立元件就能搭建可靠的小功率电源方案。从结构设计来看,模型完整还原了该器件的SOP贴片封装特征,本体采用黑色环氧塑封材质的外形特征,顶部的激光刻印标识区域、引脚成型的弯折弧度都做了精准还原,三个引出引脚的共面度做了严格控制,完全匹配SMT回流焊工艺的安装公差要求,引脚的宽度、引脚间的节距都参照实际器件的安装边界设计,
在PCB布局时可以直接调用该模型进行器件干涉检查,避免出现贴片时引脚与焊盘对位偏差、器件本体与周边元件高度干涉的问题。设计建模过程中,重点考量了塑封本体的拔模斜度,还原了实际注塑成型工艺带来的微小侧面斜度,顶部的圆形定位标记也做了凹陷处理,对应生产环节的封装定位点,方便贴片设备的视觉识别对位。引脚部分采用了弯脚成型的结构设计,引脚末端的焊盘接触区域做了平整处理,保证焊接时的共面性要求,引脚与塑封本体的结合处做了过渡结构,还原实际器件的包封结构,避免建模时出现直角衔接的失真问题。在进行整机结构布局时,该模型可以直接导入电源板的装配环境中,核对器件与周边散热片、电解电容、变压器等元件的安全间距,尤其是高压区域的爬电距离校核,
能通过三维模型直接测量本体与周边走线、元件的空间距离,减少后期打样时出现安规距离不足的整改问题。对于小功率电源类产品的结构设计而言,这类贴片功率器件的三维模型精度直接影响PCB布局的合理性,很多新手工程师在布局时容易忽略器件本体的实际高度、引脚的实际外扩尺寸,导致后期壳体装配时出现顶壳、或者焊盘与引脚不匹配的问题,这个模型完全按照实际器件的外形尺寸构建,能有效规避这类设计失误,同时在做产品的BOM可视化展示、装配工艺指导文件制作时,也能直接调用该模型生成爆炸图或者装配示意图,让产线作业人员更清晰地识别器件安装方向与位置。
