SIM800通讯模块电路板结构三维建模

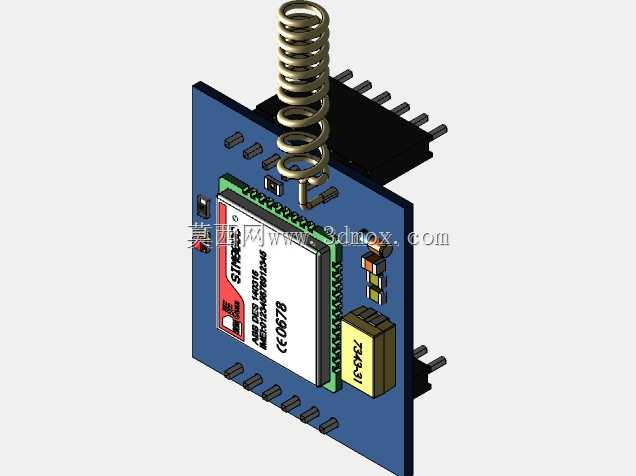

　　在做工业物联网终端、远程数传设备的结构适配时，SIM800这类GSM/GPRS通讯模块的板级装配干涉校验是绕不开的环节，不少刚接触嵌入式结构设计的工程师，容易只盯着模块本身的封装尺寸，忽略板载弹簧天线、外围阻容、SIM卡座、排针接插件的整体占位，导致装机后出现天线被金属壳体屏蔽、排针和设备内部加强筋顶死、SIM卡插拔空间不足等问题。这个三维模型完整还原了SIM800核心模块的板载装配状态，核心通讯模块采用板对板贴装方式固定在蓝色PCB基材上，模块侧边预留了完整的焊盘引脚阵列，建模时严格对应实际引脚的间距与伸出长度，方便设计时匹配母座或者直接焊接的焊盘位置。板载的螺旋弹簧天线是建模时重点还原的部分，天线垂直立于PCB板边缘，螺旋圈数、

　　线径、整体高度都按照实物比例还原，做结构设计时可以直接以此为依据，预留天线周边的净空区域，避免金属结构件覆盖天线区域影响信号收发，同时要注意天线顶端和设备外壳内壁的安全间隙，防止运输震动过程中天线歪斜触碰壳体造成短路。PCB板上的外围元器件也做了完整的外形还原，包括板载的ESD保护器件、电源滤波电容、SIM卡座组件、状态指示灯，还有两侧伸出的直插排针，排针的伸出长度、针脚间距都对应实际量产模块的尺寸，在做设备内部安装槽设计时，可以直接参考整体板卡的长宽厚尺寸，预留对应的安装固定孔位，同时核算排针和主控板对接后的堆叠高度，避免整体装配高度超出设备壳体的内部空间。从设计适配的角度看，这类通讯模块常被用在远程抄表终端、工业数据采集网关、

　　共享设备控制板、车载定位终端这类产品中，建模时除了还原元器件的外形，还特意保留了各个元器件的高度差，比如核心SIM800模块本身的厚度、弹簧天线的高度、侧边电解电容的高度、排针的突出高度，这些尺寸数据在做壳体内部的筋位避让、绝缘片放置、走线空间预留时都有实际参考价值，不用再反复对照实物样板测量，能大幅减少结构评审阶段的干涉问题。另外模型也还原了PCB板边缘的安装缺口与定位特征，方便设计时对应卡扣或者螺丝柱的位置，确保模块装配后不会出现移位，同时预留SIM卡插拔的操作空间，避免后期装机后无法正常更换SIM卡。
