直插式H3V4F射频通讯模块结构设计

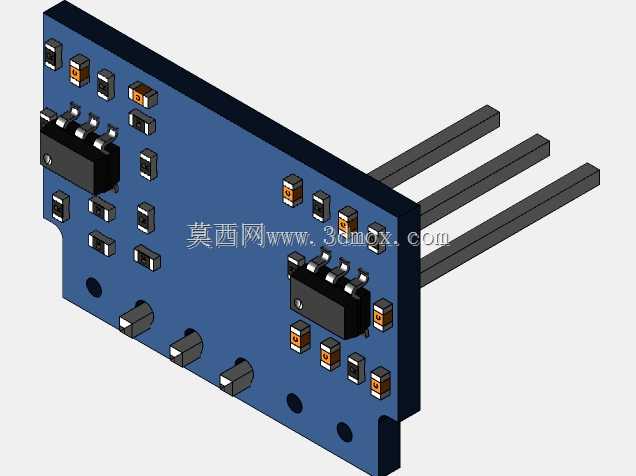

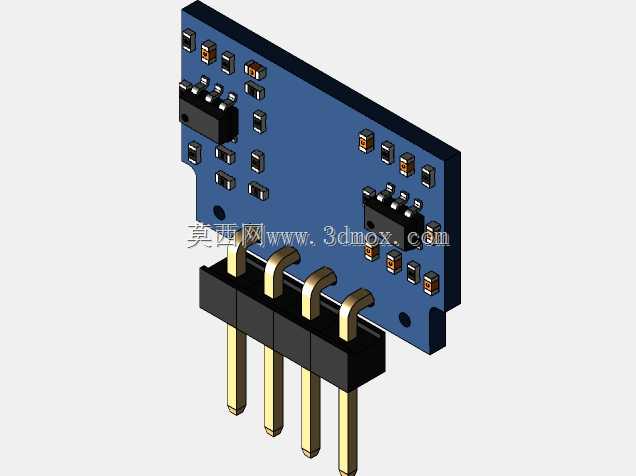

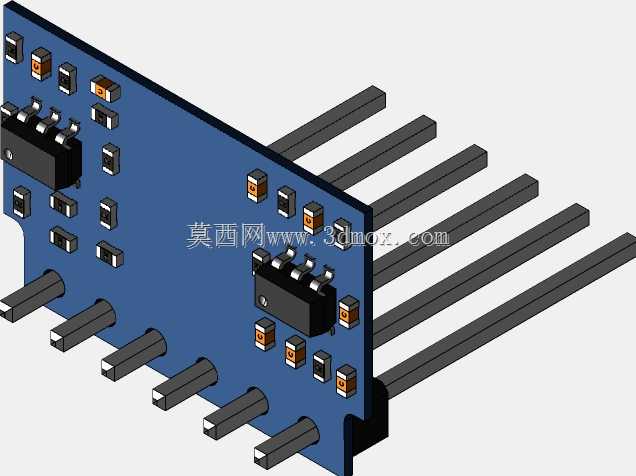

　　这款直插式射频通讯模块的结构设计，首先围绕嵌入式无线通讯场景的实际安装需求展开，在工业传感数据采集、小型物联网终端、短距离无线遥控设备中，这类模块常作为核心信号收发单元，需要兼顾焊接可靠性、信号屏蔽效果与板上空间占用的平衡。设计初期先确定了排针直插的安装形式，采用2.54mm标准间距的四针排针作为对外接口，匹配通用万用板、定制PCB的焊盘孔位规范，排针长度预留了常规板厚加焊锡浸润的余量，既保证插装后焊接面有足够吃锡深度，也不会因针脚过长触碰板下其他元件造成短路。模块主体PCB采用蓝色阻焊工艺，板边预留两个定位安装孔，可通过铜柱或螺丝直接固定在设备内部的安装柱上，避免设备振动时排针受力出现虚焊脱落，板型轮廓做了切角处理，

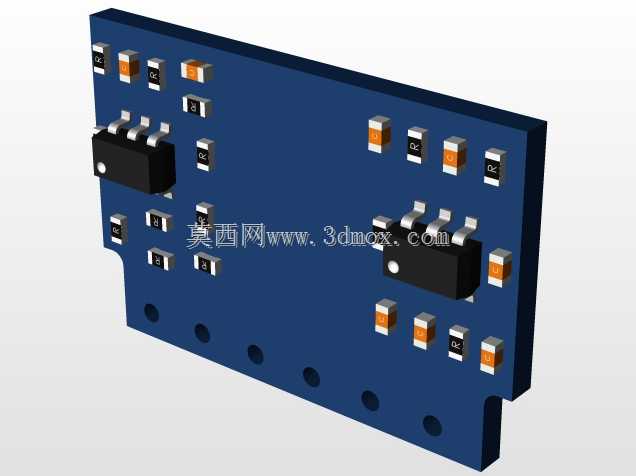

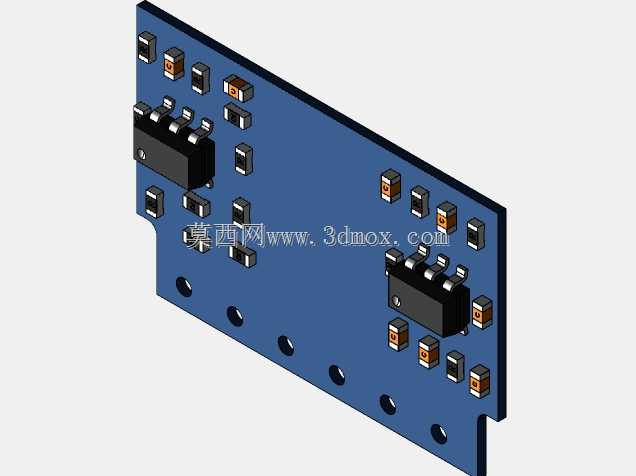

　　避让周边可能存在的结构凸起，在紧凑的设备腔体内也能顺利装配。板上元件布局遵循射频信号链路最短原则，两颗核心射频处理芯片分别布置在板卡两侧的信号路径上，周边的贴片电阻、电容全部采用0805封装规格，既兼顾手工焊接的可操作性，也避免元件过密导致的信号串扰，排针与板卡主体之间预留了足够的爬电距离，黑色排针基座的高度刚好匹配常规波峰焊的过板高度，不会在焊接时出现基座受热变形的问题。从实际使用角度看，这类模块的安装边界需要严格控制，板卡整体厚度包含排针基座在内不超过12mm，排针向下伸出长度为10mm，板卡本体宽度控制在16mm以内，在多模块并排布置的应用场景中，相邻模块间距只要保留2mm以上间隙，就不会出现排针干涉或者信号互相干扰的问题。

　　设计时还考虑了后期调试的便利性，板上预留的测试点位置避开了安装孔与排针区域，调试探针可以直接接触测试点完成信号校准，不需要额外拆除周边固定结构。射频部分的元件布局特意远离排针的电源与接地引脚，减少电源纹波对射频信号的干扰，板上接地覆铜做了完整的铺地处理，边缘的露铜区域可直接连接屏蔽罩，在电磁环境复杂的工业场景中，可额外加装金属屏蔽罩提升抗干扰能力。排针的折弯角度做了精准控制，每根针脚的同轴度误差控制在0.1mm以内，插装时不会出现单个针脚无法插入焊盘的情况，黑色绝缘基座采用耐高温PBT材质，过回流焊时不会出现融化变形的问题，适配批量生产的焊接工艺要求。
