卧式6x6规格轻触按键结构设计

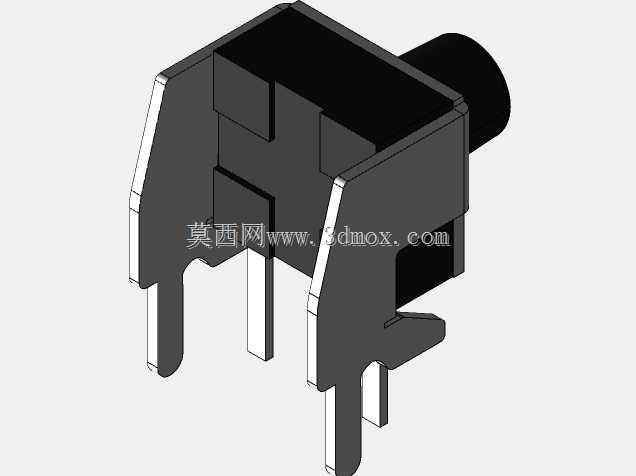

　　在消费类通讯终端、小型工控手持设备、便携数码产品的板级电路设计中，卧式侧按的轻触开关是极为常用的人机交互输入元件，这类6x6规格的卧式开关，主要适配PCB板侧装布局场景，解决竖向空间受限的结构排布问题，常见于对讲机侧边功能键、便携测量仪器侧置操作键、小型通讯模块的触发按键位设计中。从实际功能来看，这类开关承担瞬时通断的信号触发作用，通过按压动作实现电路电平的瞬时切换，无锁止结构，按压行程短，触发反馈清晰，适合需要频繁点按操作的功能位，比如设备的配对触发、功能切换、复位触发等场景。设计这类开关的三维结构时，首先要明确安装边界：主体基座的占位尺寸为6mm见方，侧置的按压凸台伸出基座端面，插装引脚的排布间距符合通用通孔插装的规范，

　　引脚伸出PCB板面的长度满足波峰焊的吃锡要求，同时引脚的弯折角度做了限位设计，避免插装时引脚歪斜导致焊接虚接。基座部分采用耐高温绝缘材质建模，预留了内部弹片、触点的装配空腔，两侧的金属固定脚除了焊接固定之外，还承担结构补强作用，在按键承受侧向按压力时，分散焊盘的受力，避免长期按压后焊盘脱落。建模过程中需要重点关注按压凸台的行程限位，凸台与基座的配合间隙控制在合理范围，既保证按压动作顺畅无卡滞，又避免间隙过大进尘影响触点寿命；同时要核对插装引脚与PCB孔位的对位公差，引脚直径与标准插装孔的间隙满足量产插装的工艺要求，不会出现插装困难或者间隙过大焊接偏移的问题。另外，开关的整体高度要匹配设备外壳的按键帽装配间隙，

　　按压凸台的端面到外壳内壁的距离要预留按键帽的壁厚以及按压行程余量，避免出现按键卡壳或者按触不到位的问题。在结构细节上，基座的定位凸台要和PCB上的定位孔匹配，实现装配时的预定位，提升SMT或者波峰焊工序的装配效率，金属固定脚的焊盘尺寸要符合焊接工艺要求，保证焊接后的结构强度，能够承受至少数千次的按压循环不出现结构松动。这类卧式开关相比立式同规格开关，最大的优势是可以将按键操作面布置在设备的侧边，充分利用PCB板的边缘空间，减少主板竖向的空间占用，让整机的厚度可以做的更薄，尤其适合手持类通讯设备的紧凑结构布局，在做整机结构堆叠时，不需要在主板上方预留按键的按压空间，只需要在侧边预留对应位置即可，大幅提升结构排布的灵活性。
