5mm直插红外发射接收器件结构建模

　　日常做消费类电子、工控传感类产品的结构设计时，5mm规格的红外收发对管是出镜率极高的基础光电元件，不管是家电红外遥控收发回路、近距离红外对射检测工位、简易红外避障传感模块，还是小型红外数据传输节点，都离不开这类直插封装的器件。做整机结构布局或者PCB封装匹配前，精准的三维模型能帮设计人员提前规避很多装配干涉问题，不用等打样回来才发现器件高度超出壳体内部空间、引脚间距和焊盘不匹配这类低级问题。

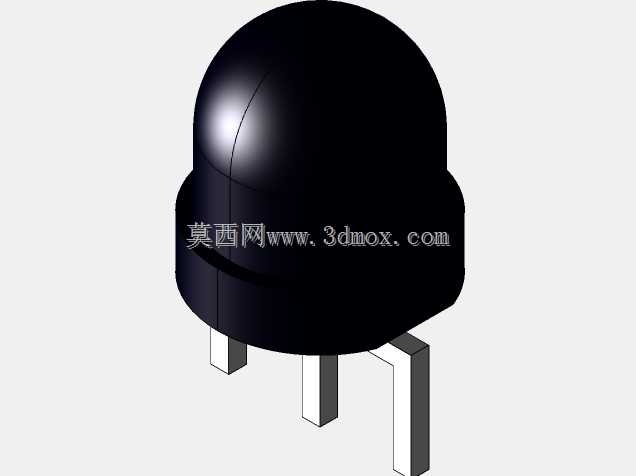

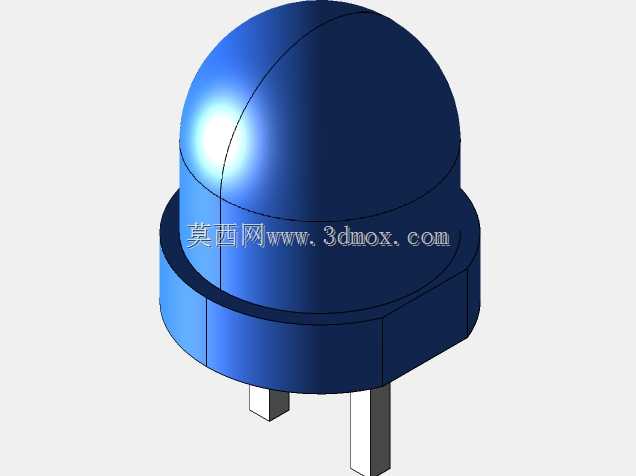

　　这个模型还原的是常规黑色环氧封装的5mm红外收发器件，头部是半球形聚光透镜结构，这种曲面设计是为了调整红外光线的发射发散角或者接收视场角，不同应用场景对角度的需求不同，比如遥控发射端需要较大的发散角来覆盖更广的遥控范围，对射检测端则会根据检测距离调整透镜曲率来控制光束集中度。模型完整还原了器件的三段式结构：顶部半球形光学头部、中间圆柱形封装基座、底部直插引脚，其中封装基座的台阶结构是实际生产中环氧封装注模时的合模位置，做结构避让时需要注意这个台阶的直径尺寸，不能在壳体对应开孔位置做过小的避让间隙，否则装配时会出现卡滞。

　　引脚部分还原了标准直插元件的切脚形态，三根引脚的排布间距符合常规插件封装的尺寸规范，引脚的截面是方形切角结构，和实际生产中冲压成型的引脚形态一致，做PCB焊盘设计时可以直接参考模型的引脚位置来确定焊盘间距和孔径，避免出现引脚插不进或者焊盘偏移的问题。建模过程中特意保留了封装表面的哑光黑质感，和实际红外器件采用的黑色透红外环氧材料的外观一致，这种材料既能透过特定波长的红外光线，又能过滤可见光波段的杂光干扰，提升器件的抗干扰能力。

　　在做整机结构设计时，这类器件的安装边界需要重点关注几个维度：首先是头部半球的最高点到PCB板面的总高度，这个尺寸决定了壳体上红外透光窗的开孔位置和内部筋位的避让高度；其次是基座的最大外径，决定了PCB上器件周边的元件避让距离，以及壳体开孔的最小直径；最后是引脚伸出PCB背面的长度，需要根据波峰焊或者手工焊的工艺要求预留合适的切脚长度，避免引脚过长碰到壳体内部的其他结构或者金属部件造成短路。

　　很多新手设计时容易忽略这类小元件的细节尺寸，比如把基座的圆柱直径做小，导致装配时器件在开孔里晃动偏移，最终红外光路偏斜，遥控距离或者检测距离达不到设计要求；或者没有预留引脚的折弯余量，做弯脚安装时引脚应力过大导致封装内部的芯片键合线断裂，造成器件失效。这个模型把这些容易被忽略的细节都做了还原，不管是用来做整机装配的干涉检查，还是用来做教学演示的元件库素材，都能满足结构设计人员的实际使用需求，不用再对着 datasheet 上的二维尺寸反复核对建模，节省前期建模的时间成本，也能减少因为尺寸测量误差带来的设计返工。
