直插式拨码BIT开关结构设计

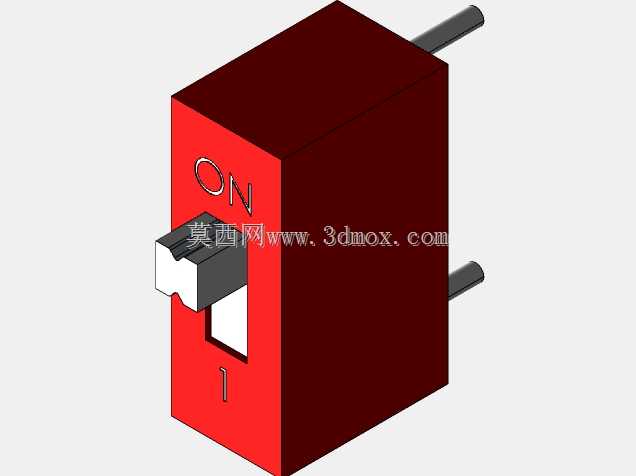

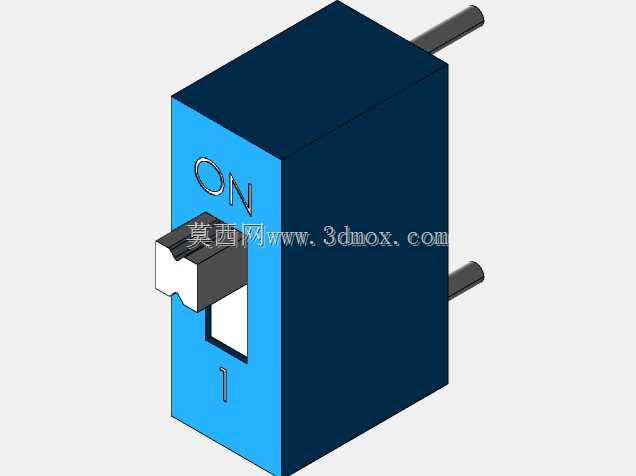

　　这款直插式拨码BIT开关是面向电路板级通断控制设计的小型操控元件，在消费电子、通讯终端、工控控制板卡等场景中应用广泛，常被用于设备地址码设置、功能档位切换、电路通断手动控制等环节，是板级电路里实现人工手动配置参数的基础元件。从实际使用场景来看，这类开关多焊接在PCB板上，操作人员通过拨动拨柄实现电路状态切换，相比贴片式同规格元件，直插引脚的结构在小批量手工焊接、维修更换场景下操作更便捷，抗机械拉扯能力也更强，适合对焊接可靠性要求较高、后期存在调试改码需求的板卡设计。设计过程中首先考虑的是操作手感与状态辨识度，开关主体采用方正的块式结构，拨柄突出于主体正面，拨动手感带有清晰的档位顿挫感，避免出现档位虚位、切换后状态偏移的问题；

　　正面印有清晰的ON标识与档位对位标记，操作人员无需额外查看说明，仅凭标识就能快速判断当前开关的通断状态，减少调试阶段的误操作概率。外形尺寸方面，这款开关采用微型化设计，主体长宽高控制在板级元件的常规安装尺寸范围内，两侧伸出的直插引脚间距符合通用PCB孔位设计规范，引脚伸出长度兼顾焊接时的吃锡深度与板件安装后的净空要求，不会和周边低矮元件产生空间干涉；安装时仅需将引脚插入PCB对应通孔完成焊接即可，不需要额外设计固定卡扣或者安装孔位，能有效节省板上布局空间。结构设计上，开关内部的触点接触结构做了防氧化处理，保证多次拨动后依然能保持稳定的接触电阻，避免长期使用后出现接触不良、信号中断的问题；外壳采用绝缘耐温的工程塑料材质，

　　能够承受波峰焊时的短时高温，不会出现焊接过程中外壳变形、内部结构移位的情况。拨柄的操作行程做了合理优化，既不会因为行程过短导致误触碰切换状态，也不会因为行程过长增加操作力度，适合调试人员快速完成多档位码值设置。在板卡布局时，这类开关通常会布置在板边便于操作的位置，模型的外形边界与引脚位置完全匹配实际生产元件的参数，结构设计人员在进行PCB布局、整机结构干涉检查时，可以直接调用该模型完成空间校验，提前预判开关与周边结构件、元件的位置冲突，减少打样后出现安装干涉的概率。
