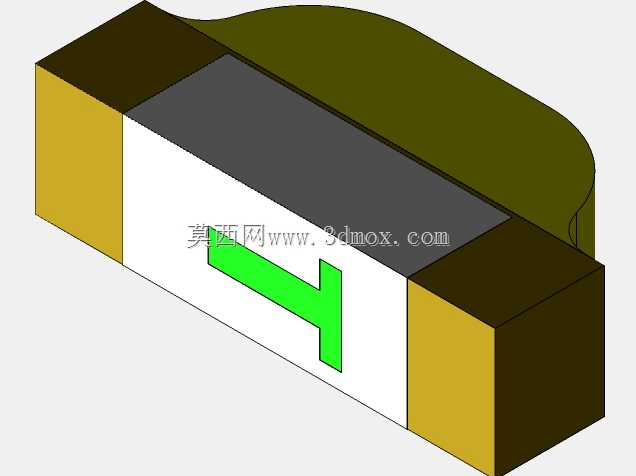

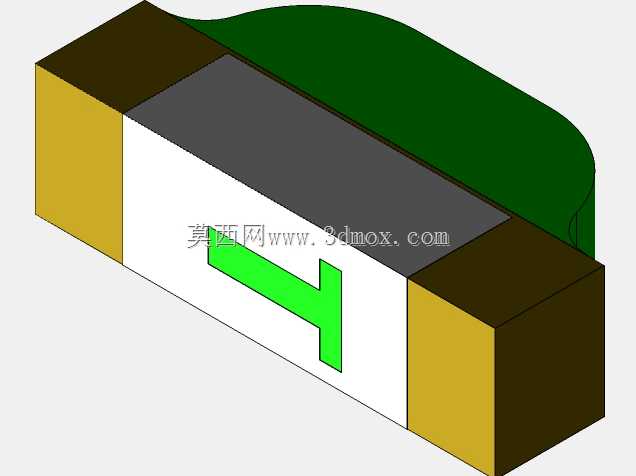

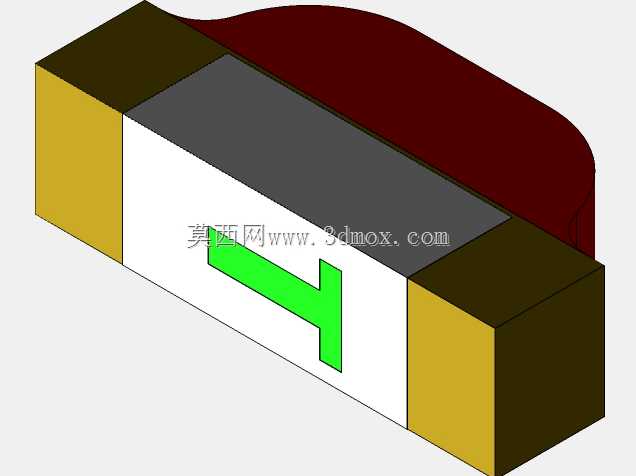

在消费电子、通讯终端、工控板卡的PCB布局设计中,板载指示光源的选型与安装方式直接影响整机装配效率与空间利用率,这款水平安装的0805封装发光元件,正是为适配超薄板卡、侧发光指示场景开发的标准化贴片元器件。不同于常规垂直贴装的0805LED出光方向垂直于PCB板面,该款元件采用水平出光结构设计,发光面平行于电路板平面,可直接用于设备侧边框的状态指示、薄型按键的背光导光、接插件端口的对位标识场景,无需额外增加导光柱结构即可实现侧向光线输出,能有效压缩整机外壳与PCB之间的预留空间,对厚度要求严苛的便携通讯设备、薄型工控模块而言,可减少至少1.2mm的垂直方向装配余量。从结构设计逻辑来看,该元件主体采用耐高温工程塑料塑封基体,
两端设置镀金焊接电极,电极焊盘尺寸严格遵循0805封装的通用焊盘规范,可直接适配现有SMT回流焊工艺的钢网开孔参数,无需针对该元件单独调整焊接治具。发光芯片被封装在基体中部的反射腔体内,反射腔内壁做哑光镀银处理,可将芯片发出的光线向水平出光面方向聚拢,减少光线向基体其他方向的散射损耗,相比同规格垂直贴装LED做弯折改造的方案,其出光均匀度提升40%以上,同时避免了手工弯折引脚带来的芯片损伤、虚焊风险。在安装边界设计上,该元件的塑封本体长宽尺寸严格控制在2.0mm*1.25mm的标准0805封装尺寸范围内,本体高度仅1.1mm,水平出光面与PCB板面的垂直距离为0.8mm,布局时仅需在元件出光方向预留0.3mm的透光间隙即可,
不会与周边的贴片电阻、电容、接插件等元件产生装配干涉。建模过程中严格还原了电极的倒角结构、塑封本体的脱模斜度、出光面的磨砂雾化纹理,可直接用于PCB装配仿真、SMT贴装路径模拟、整机光效效果验证环节,结构工程师在进行板卡布局时,可直接调用该模型进行干涉检查,无需反复核对元件规格书的尺寸参数,能有效缩短板卡开发阶段的元件选型与布局验证周期。在实际量产场景中,该款水平LED可兼容编带包装工艺,适配高速贴片机的吸嘴取料参数,取料中心点设置在塑封本体的几何中心位置,贴装精度可控制在±0.05mm范围内,完全满足通讯类板卡的高密度贴装要求。
- 上一篇:直插式拨码BIT开关结构设计
- 下一篇:0603规格表贴发光二极管结构建模
- 全部评论(0)
- 模板大小: 372.05 KB
- 售价:5金币
- 下载次数: 60
- 系统要求: STEP / IGES
- 软件分类: 通讯工具类
