双孔铰接式传动连接摇臂结构设计

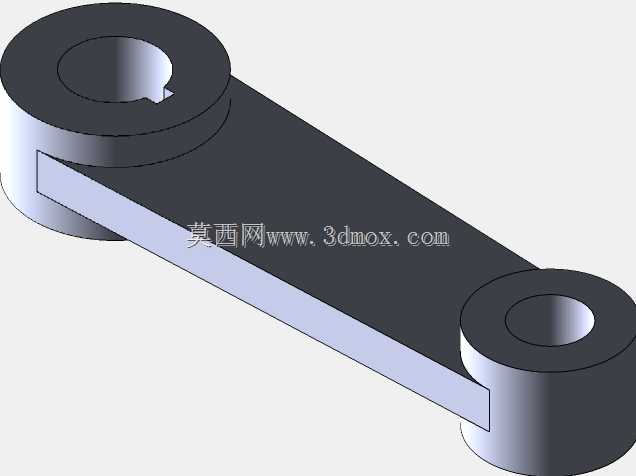

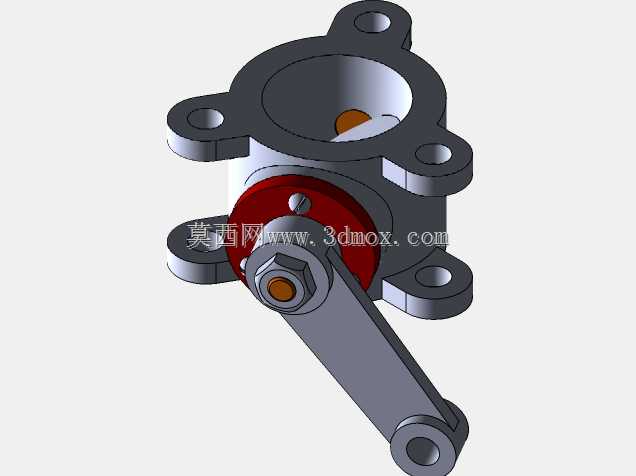

　　这类双端带孔的长条形铰接摇臂，在各类需要往复摆动传动的机械结构中应用十分广泛，小到轻工设备的连杆机构、自动化产线的摆料组件，大到通用机械的动力传递单元、小型机具的操作联动结构，都能见到这类构件的身影。它的核心作用是作为动力输入与执行端之间的力传递载体，将旋转轴的扭矩转化为指定角度的摆动输出，或是把直线往复动作转化为转轴的回转动作，是平面连杆机构中最基础也最常用的构件之一。

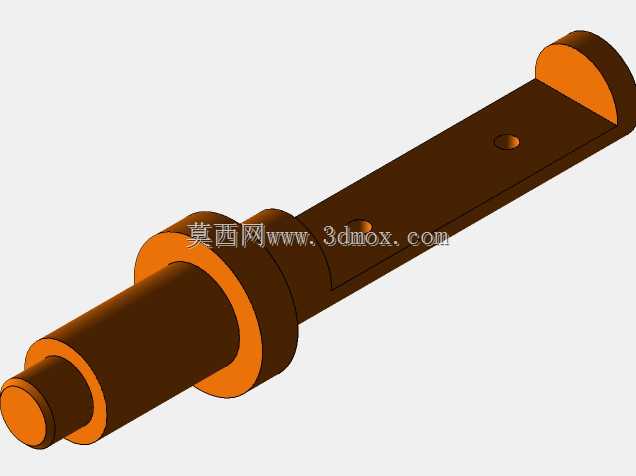

　　从结构设计逻辑来看，两端的同轴孔位是整个零件的功能核心，其中一端孔内预留的键槽结构，是用来和动力输出轴做周向固定，保证扭矩传递过程中不会出现相对打滑，孔的内径公差需要匹配对应轴径的过渡配合要求，既不能过紧导致装配困难，也不能过松产生传动间隙，长期运行下出现孔位磨损失效。另一端的光孔则是用来和从动侧的销轴做铰接配合，孔内通常会预留衬套安装位，降低铰接转动过程中的磨损，延长构件的整体使用寿命。

　　中间的连接臂身采用了等截面的扁平结构设计，这种结构在保证足够抗弯、抗扭强度的前提下，能最大程度降低零件自身重量，减少摆动过程中的惯性负载，降低动力端的能耗。臂身和两端筒状孔位的衔接处做了平滑的圆弧过渡，避免直角衔接带来的应力集中问题，在承受交变载荷的工况下，能有效降低衔接位置出现疲劳断裂的风险。

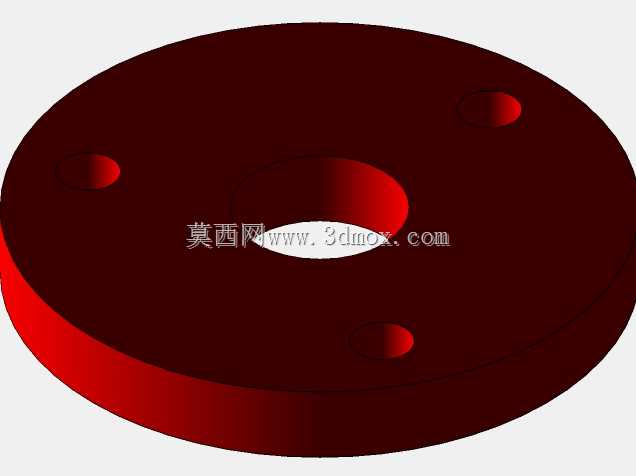

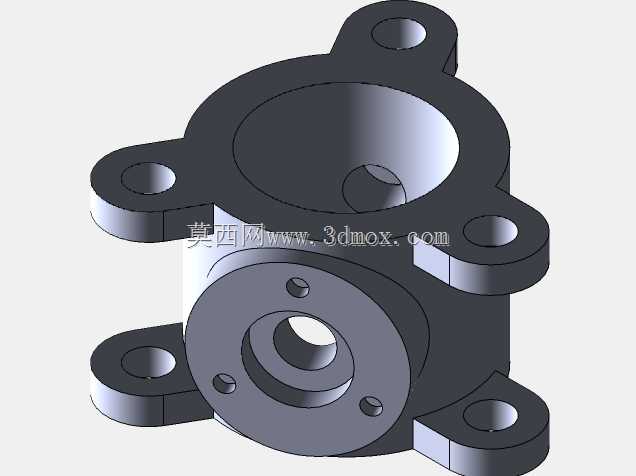

　　在安装边界的考量上，设计时需要重点核对两端孔的中心距尺寸，这个参数直接决定了整个连杆机构的摆动行程与传动比，一旦中心距出现偏差，整个机构的动作行程就会偏离设计值，甚至出现运动干涉。两端孔的端面需要保证和孔轴线的垂直度，避免装配后和相邻的支座、轴套端面出现偏磨，转动过程中产生卡滞。零件的整体厚度需要匹配安装位置的轴向空间，预留出轴用挡圈、垫片的安装余量，保证装配后轴向没有多余窜动，转动过程顺滑无阻滞。

　　实际建模过程中，这类零件需要重点关注配合面的公差设定，键槽的宽度、深度尺寸要符合对应的键连接标准，孔位的表面粗糙度要满足衬套压装或者轴配合的要求，非配合面可以适当降低精度要求，减少不必要的加工成本。同时要做运动仿真校验，确认摇臂在整个摆动行程范围内，不会和周边的机架、其他传动构件发生碰撞，保证机构运行的可靠性。
